Head Module 2. 正常关闭 P C 后关闭设备前面的 Main Switch 。 Main Switch 的 关 闭 方向 ( 逆时针方向 ) 3. 请分离照明 面板的连接器。 4-21
Samsung Component Placer SM321 Service Manual

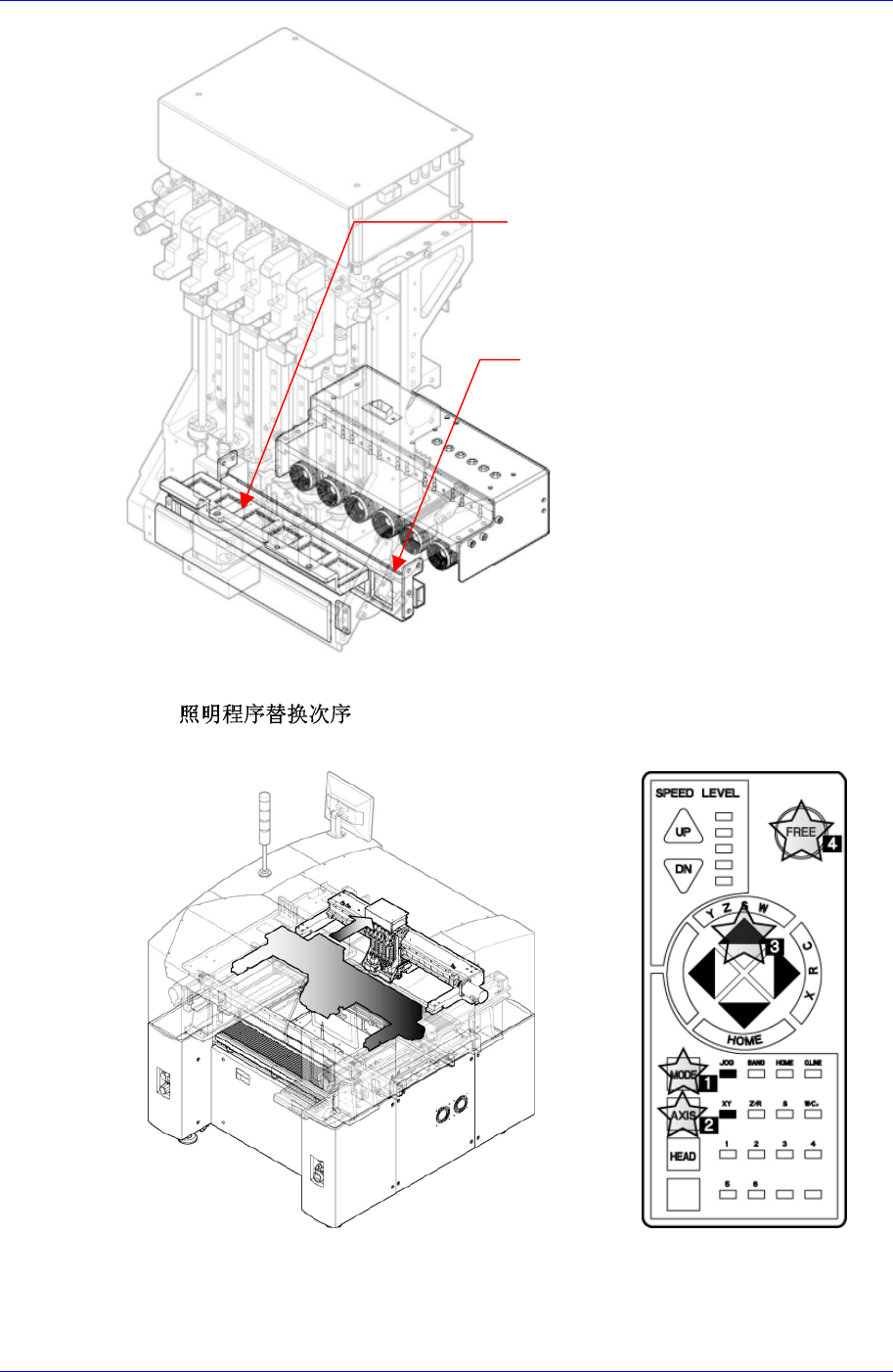

Outer
1. 操作示教框把X Frame移动到后面。
Flying Camera
Side Illumination
Flying Camera
Outer Illumination
4-20
Head Module

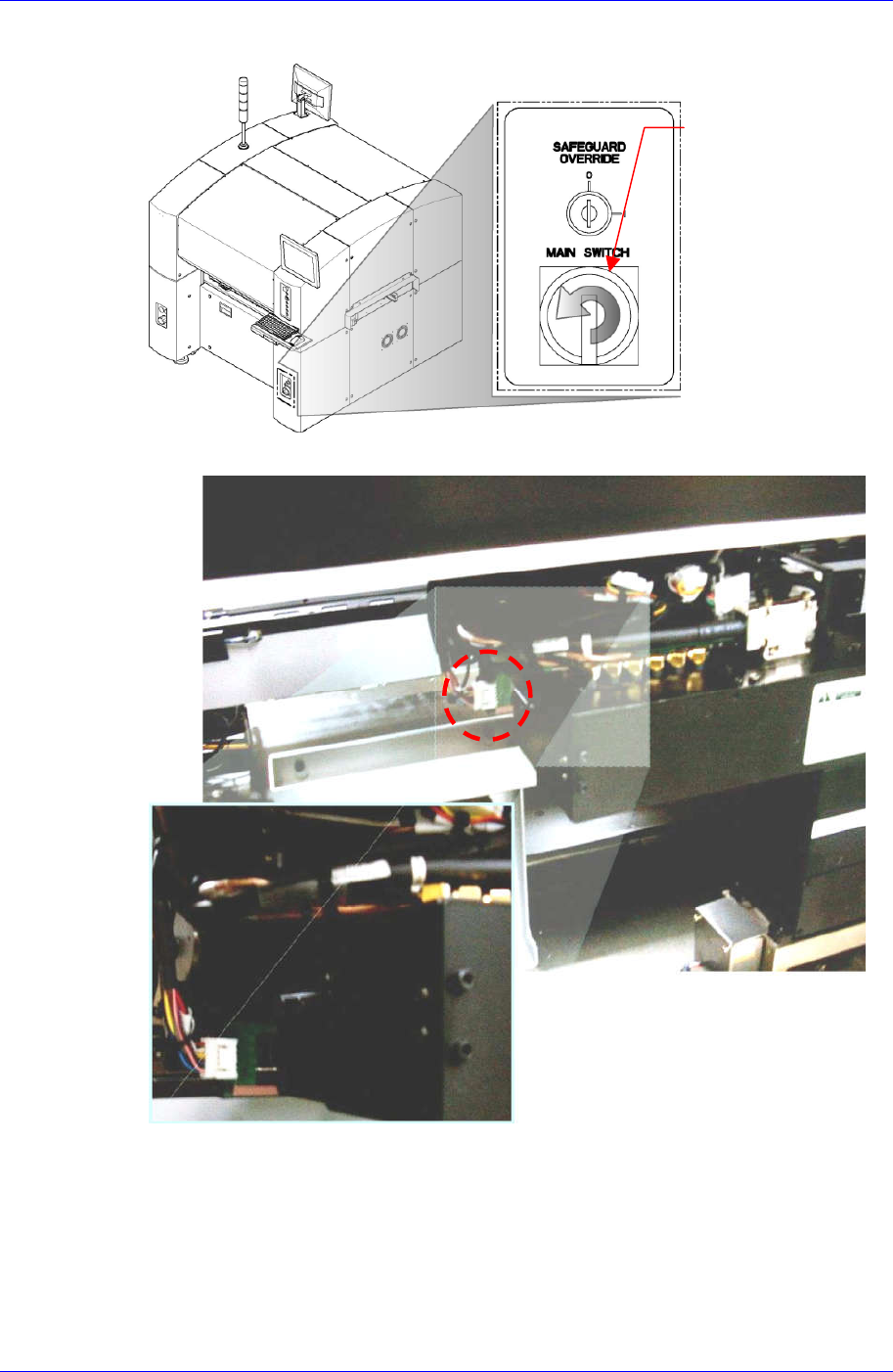

2. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch 的关 闭
方向 (逆时针方向)
3. 请分离照明面板的连接器。
4-21
Samsung Component Placer SM321 Service Manual

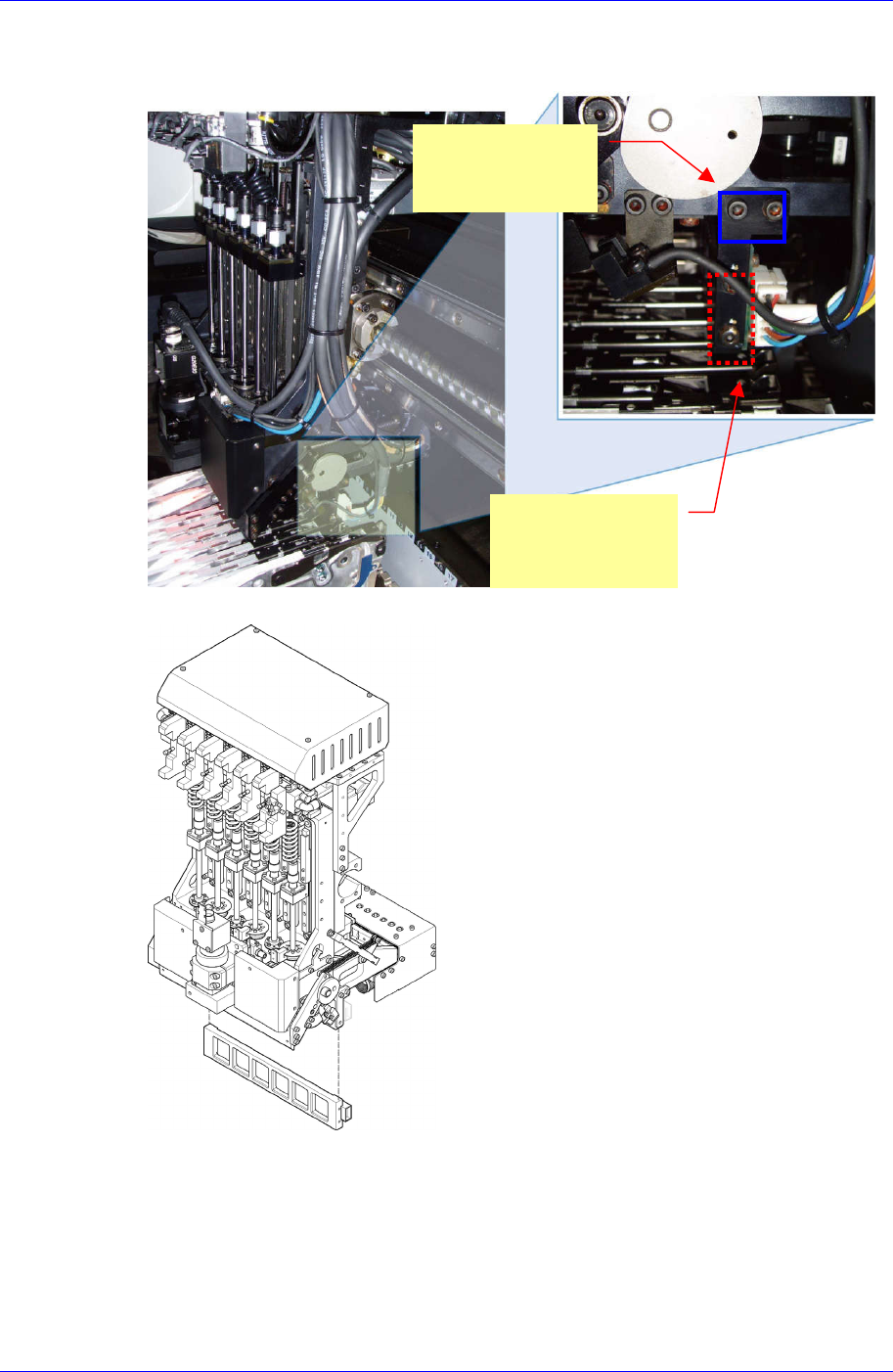

4. 从 照明部程序时，请使用扳手逆时针方向拧开下图所示
的 接
Head Ass’y分离出Outer
连 螺丝(M3- 4个)。
只替换Outer照明面
板时需要除去的螺
丝(4个)
替换Outer照明部程
序时需要除去的螺
丝(4个)
5. 从除 去的Outer照 明模 块拆卸照明Board 时，首 先拧 开4个M3 连接螺丝分 离
Outer Ill Side Bracket后，再拧开4个M2连接螺丝分离Head Outer LED Board
Ass’y。
(但，前过程中为了只替换Outer照明Board，已除去下图1号螺丝的状态下，请
除去4个2号螺丝(M2)。)
4-22
