Head Module 6. 按照拆卸的 逆序 J7155539A Outer Ill 组装新品 Outer 照明 Board 。 7. 打开设备前 面的 Main Switch ，启动 PC 。 8. 请参照 <8 . Fly to Fix Of fset> 执行 (“3.11 摄像&偏移标准 ” 的 “<8. Fly to Fix 9 ” 。 1 确认是否正常贴装部件请执行测 试。 Offset> 按…
Samsung Component Placer SM321 Service Manual
4. 从 照明部程序时，请使用扳手逆时针方向拧开下图所示
的 接
Head Ass’y分离出Outer
连 螺丝(M3- 4个)。
只替换Outer照明面
板时需要除去的螺
丝(4个)
替换Outer照明部程
序时需要除去的螺
丝(4个)
5. 从除 去的Outer照 明模 块拆卸照明Board 时，首 先拧 开4个M3 连接螺丝分 离
Outer Ill Side Bracket后，再拧开4个M2连接螺丝分离Head Outer LED Board
Ass’y。
(但，前过程中为了只替换Outer照明Board，已除去下图1号螺丝的状态下，请
除去4个2号螺丝(M2)。)
4-22
Head Module
6. 按照拆卸的逆序
J7155539A
Outer Ill
组装新品Outer照明Board。
7. 打开设备前面的Main Switch，启动PC。
8. 请参照<8. Fly to Fix Offset> 执行 (“3.11 摄像&偏移标准” 的 “<8. Fly to Fix
9 ”。
1 确认是否正常贴装部件请执行测试。
Offset> 按钮”项目。)
. 请执行Lignt Mapping。详细事项请参照“3.13 Light Mapping (3-53
0. 完成校正后，为
请替换除Outer 照明Board 不良以外的因碰撞破损的所有部
件。
Side Board
1. 首先, 参照Maintenance Reference 手册的 “3.1.2 Flying Vision”，执行清扫后确
认贴装程度。 (但, 头部冲击时立即替换)

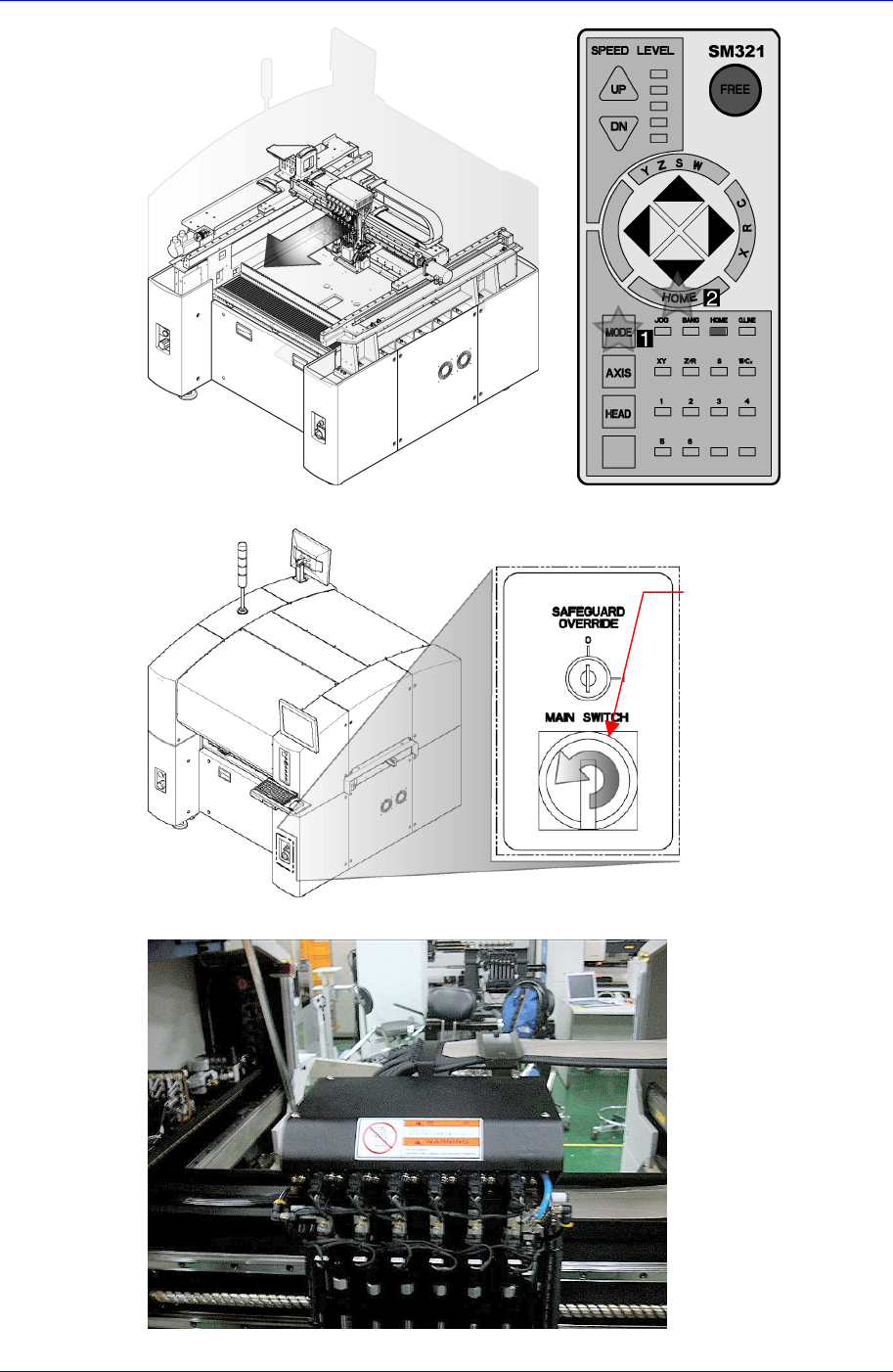

2. 操作示教框执行设备的初始化。(Homing)。
J7155538A
Outer Ill Bracket
Side Bracket
2-J6001300838
SHCS
[
M3*8
]
J7155540A
Outer Ill Side Bracket
2-J6001300838
SHCS
[
M3*8
]
J9060357B
Head Outer LED Board Ass’y
4-J6001200438
SHCS
[
M2*4
]
2
1
1
2
4-23
Samsung Component Placer SM321 Service Manual
3. 正常关闭PC后，关闭设备前面的M 。 ain Switch
Main Switch 关闭 方
向(逆时针方向)
4. 分离头部Side照明Board连接器时，利用螺丝刀分离头部盖。
4-24
