Samsung Component Plac er SM321 Service Manu al 4.5. ro 4.5.1 Fe 因 4.5.2 T x Wrench 4.5.3. Mirro 1. 操作示教框执行设备 的初始化 (Ho ming) 。 Mir r & Swing . Mirror & Swing 部替换代表事例 eder 和 Mirror 部碰撞时 喷嘴 Mirror 损伤时 . 必要…
Head Module
此状态下除去

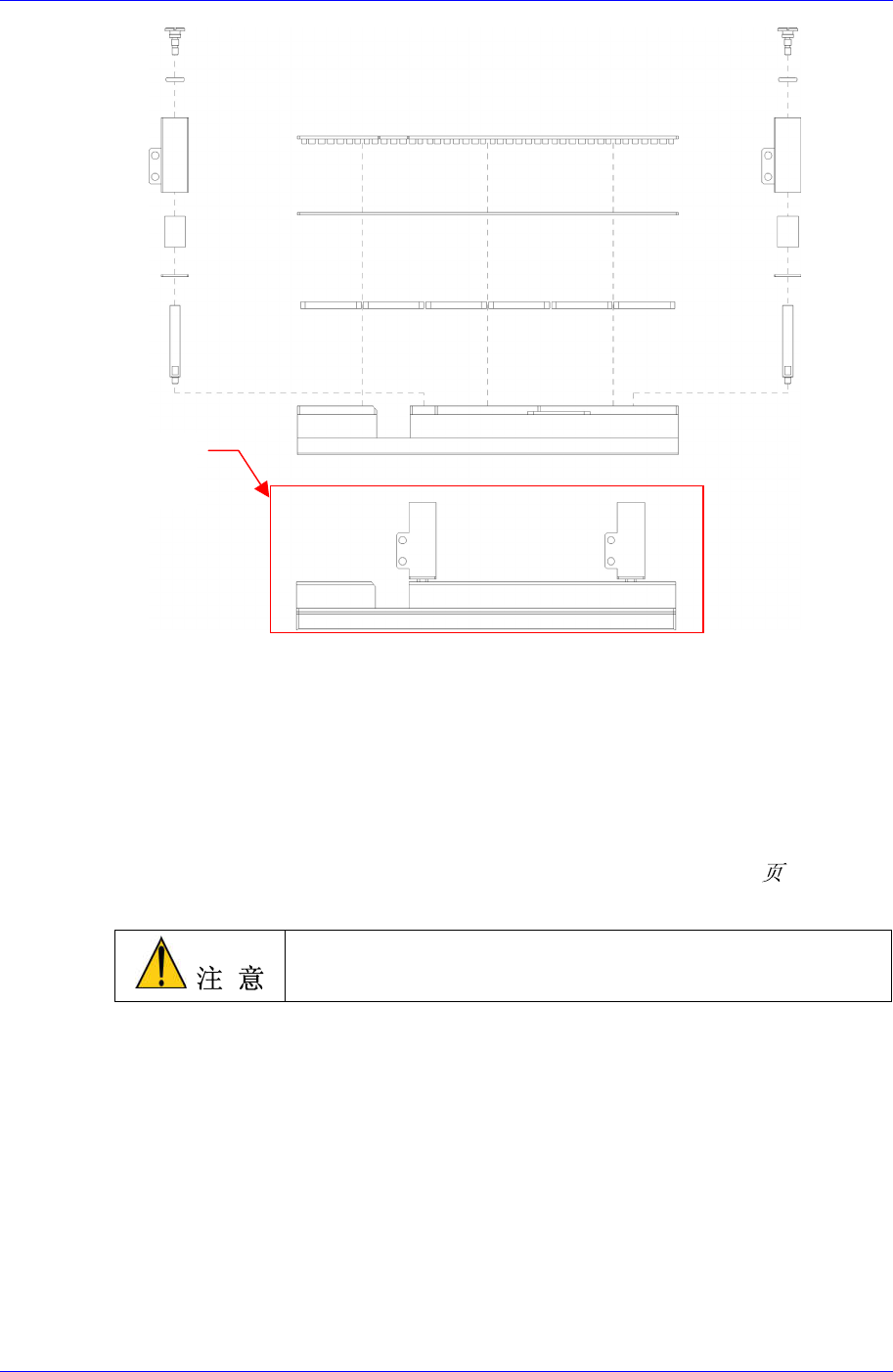

9. 按照拆卸的逆序组装新品头部Side照明Board。.
10. 组装后人工活动气缸确认有无异常。如果活动不自然，请不要拧紧Illuminator
Guide Ass’y固定在头部本体的4个固定螺丝(参照No. 8项目) 和 连接Side 照明
Up/Down气缸和Illuminator Guide Ass’y的固定螺丝(参照No. 7 号项目)，调松后
再拧紧。
11. 请打开设备前面的Main Switch，启动 PC。
12. 请执行Lignt Mapping。详细事项请参照“3.13 Light Mapping (3-53 )”。
13. 完成校正后，为确认是否正常贴装部件，请执行测试。
请替换包括Side照明Board 不良的所有因碰撞破损的所有部
件。
4-27
Samsung Component Placer SM321 Service Manual
4.5. ro
4.5.1
Fe
因
4.5.2
T x Wrench
4.5.3. Mirro

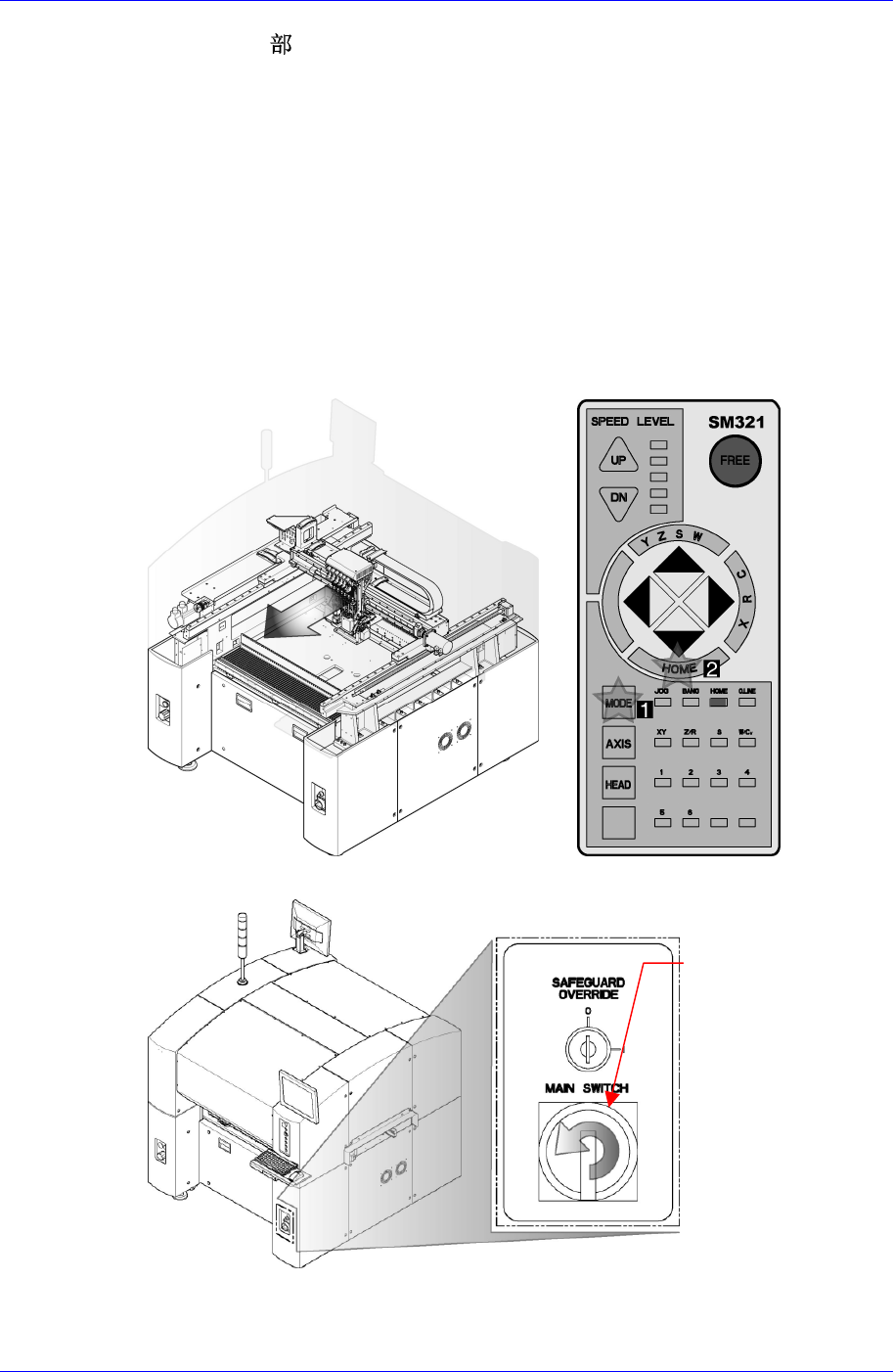

1. 操作示教框执行设备的初始化(Homing)。
Mir r & Swing
. Mirror & Swing 部替换代表事例
eder和Mirror部碰撞时
喷嘴Mirror损伤时
. 必要工具
Wrench (其他提供工具) or He
r 替换次序
2. 正常关闭PC后，关闭设备前面的Main Switch。

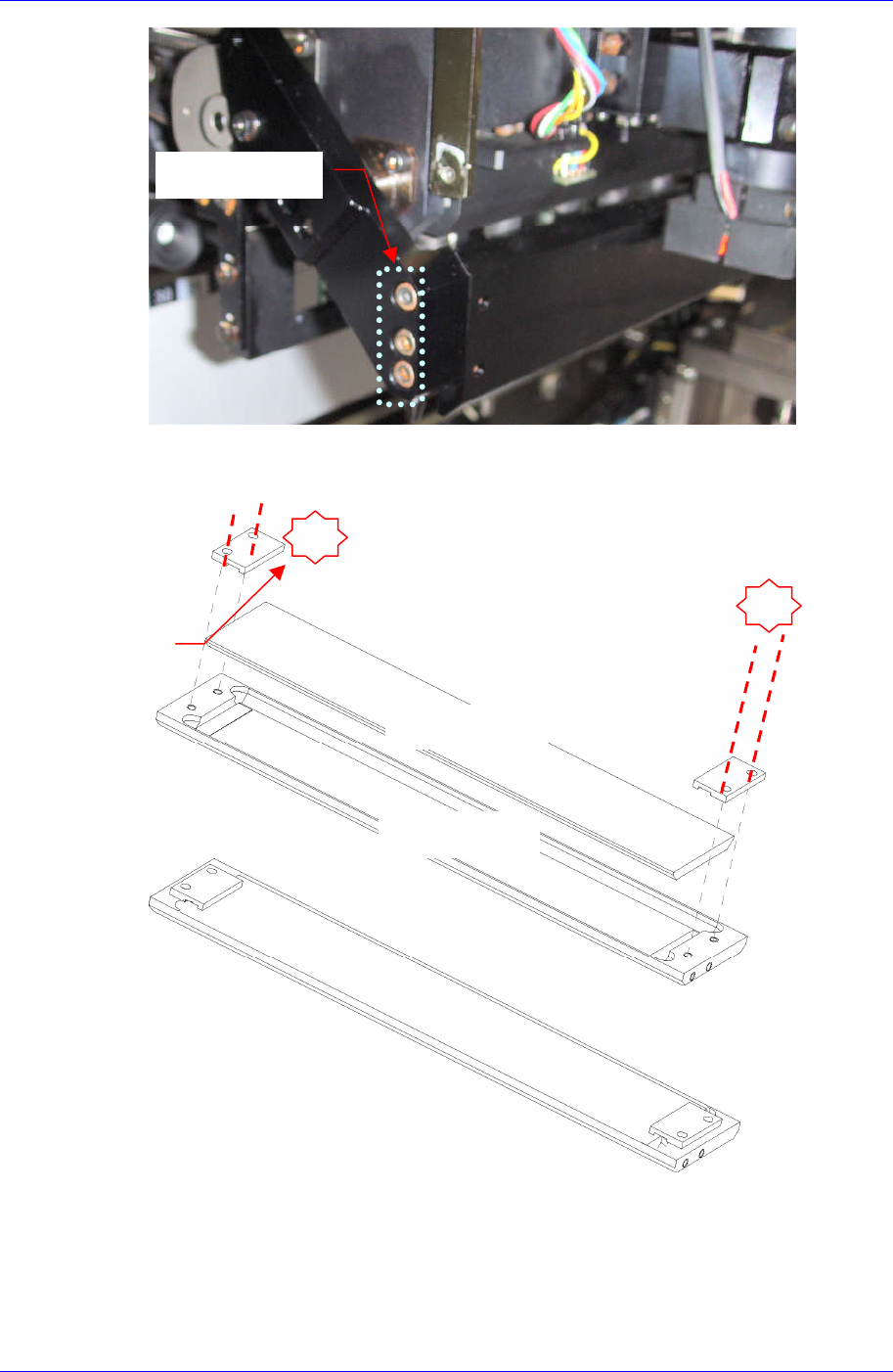

3. 从头部分离Mirror Ass’y时，请拧开下图的6个连接螺丝(M3)。如果 Mirror
Support没有损伤，请拧开Mirror固定盘(2个)替换Mirror。
Main Switch关闭方
向(逆时针方向)
4-28
Head Module
4. 请拧开下图1号固定螺丝(M3 – 4个)及Spring Washer(4个)，替换Mirror。 Mirror
固定盘组装时, 利用力矩扳手进行组装。连接力矩为7.0 kgf.cm²。
5. 如果替换了Mirror Support，则需要以下Calibration 作业。
Fly Camera Scale & Rotation (请参照“3.6 Fly Camera Scale & Rotation
Calibration“ 。)
Fly Camera & Head Spline Offset (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“ 。)
连接螺丝(M3)
1
1
Spring Washer [M3]
r
J600130 8 - SHCS [M3*4]
J6043300036
083
Folding Mirror
Mirror Support
Mirro
Fixed-Plate
4-29
