Head Module 2. 正常关闭 P C 后，关闭设备前面的 Ma in Switch 。 3. 分离右侧 Cam 时，使用扳手首先除去下图所 示的 Cam 固定 Set Screw (M3 -2 个 ) 。 Main Switch 关 闭 方 向 ( 逆时针方向 ) 4-35
Samsung Component Placer SM321 Service Manual
4. 请替换并组装需要替换的部件。组装为拆卸的倒序。
5. 使用与Mirror Arm Left Ass’y同样的方法拆卸及组装Mirror Arm Right Ass’y。
2
3

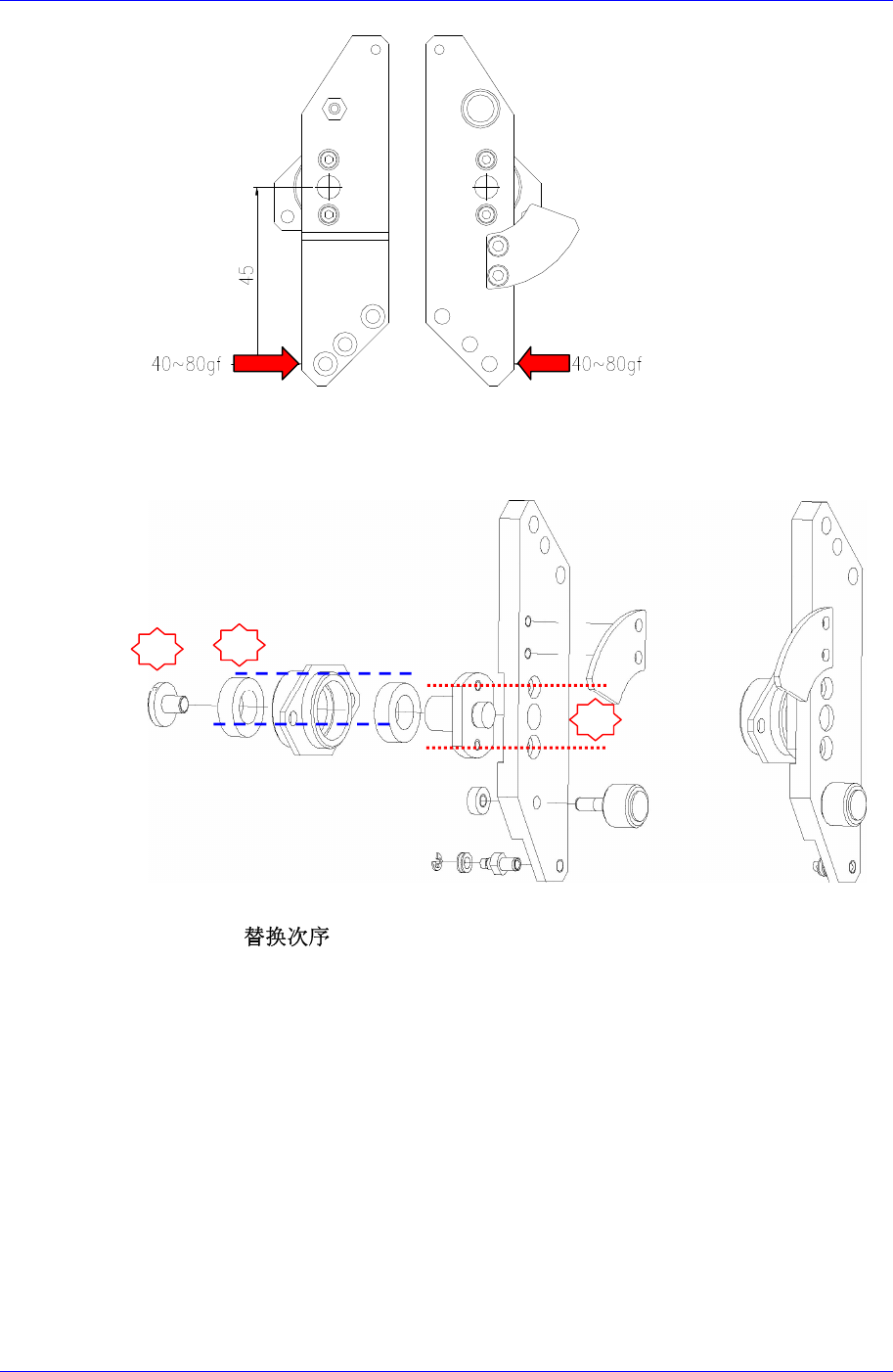

Force 测定时测定方向
1
Mirror Shaft

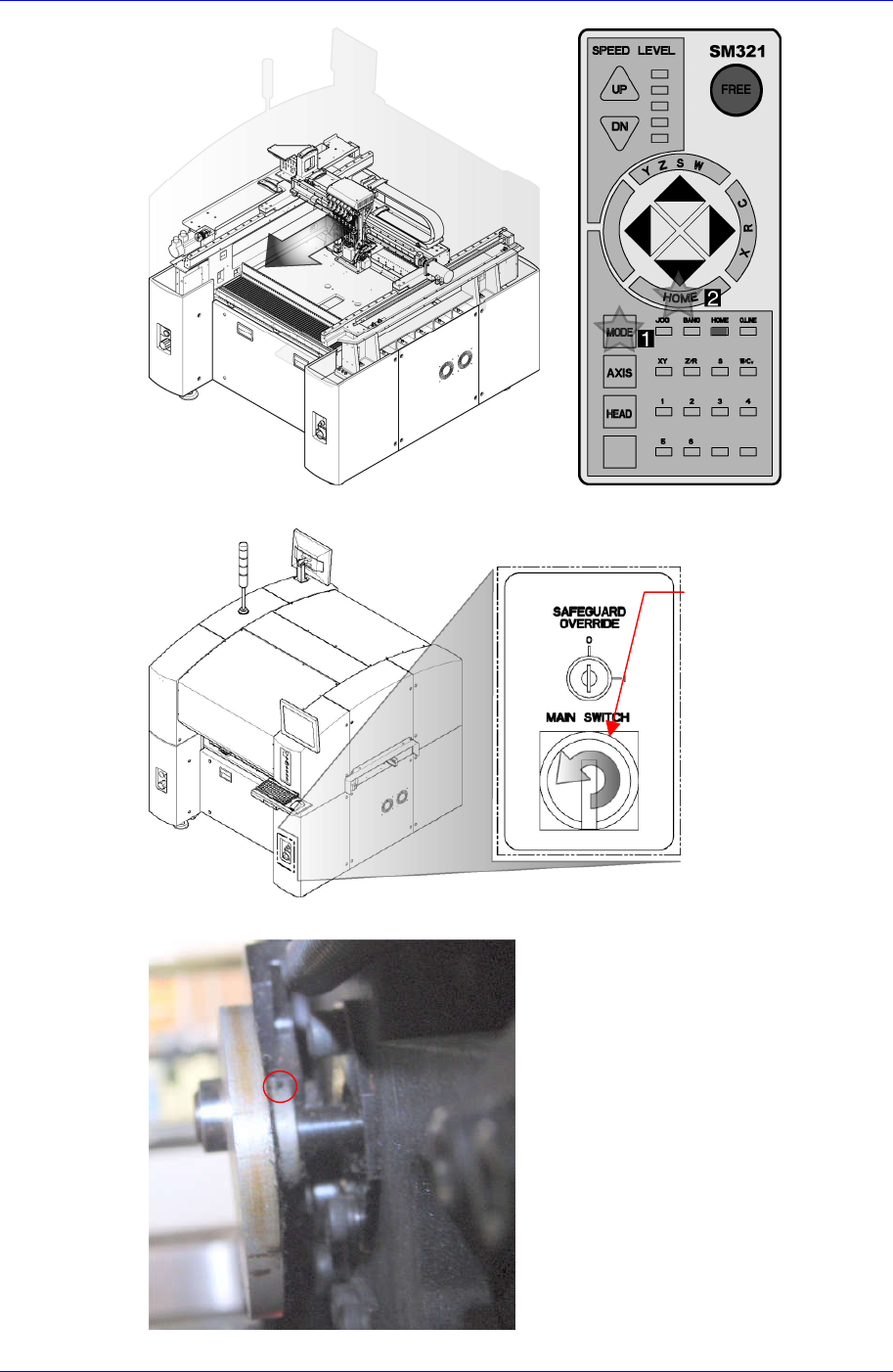

1. 操作示教框执行设备初始化(Homing)。
4-34
Head Module
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 分离右侧Cam时，使用扳手首先除去下图所示的Cam固定Set Screw (M3-2个)。
Main Switch 关闭 方
向 (逆时针方向)
4-35
Samsung Component Placer SM321 Service Manual
4.

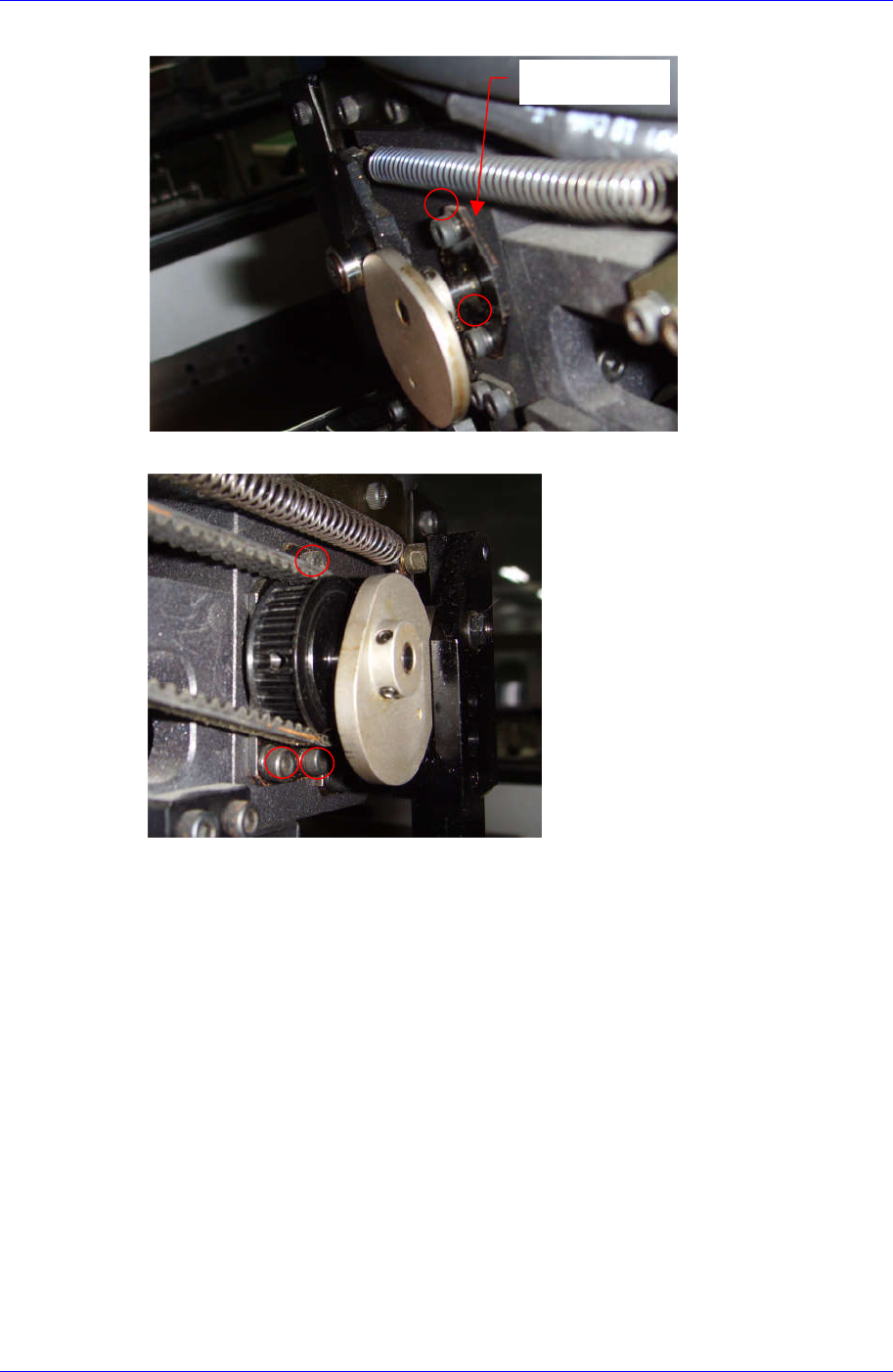

利用扳手，除去右侧轴承套固定在头部本体的下图中固定螺丝(M3-2 个)。
5. 请利用扳手，除去右侧轴承套固定到头部本体的下图中的固定螺丝(M3-3个)。
6. 除去松驰的Swing电动机同步齿型带，抓住左侧Cam分离Mirror Shaft。
轴承套
4-36
