Samsung Component Plac er SM321 Service Manu al 5. 从 Swing 电 动 机 除 去 皮 带 轮 时 ， 请 利 用 扳 手 分 离 两 个 Set Screw 。 然 后 分 离 Bracket 和 Iso lator ，替 换电动 机。替 换电 动机后 ，组装 时请参 照下 图组装皮 带 轮 。 Set Screw 6. 组装时为倒序 。 7. 完成组装，则打开设 备前面的 Mai…
Head Module
松弛的同步齿型带。 然后分离已
同步齿型带交换或除去后，重新组装皮带时，请如下操作。
拧松上图1号固定螺丝(M3-2个)，确保电动机活动空间。
带，在Swing电动机的皮带上扣上皮带
固定1号固定螺 皮带张力。
拧紧上图1号固定螺丝，维持张力保持不变.
利用测定仪，设置张力的方法如下。
请利用Unitta测定仪，在皮带的中央测定同步齿型带张力。(检查基准:
201~235 Hz 或 22~30 N)
在Mirror Shaft 皮带轮扣上同步齿型
，适当地 丝，调节
1
Mirror Shaft
皮带轮
Swing 电动机
皮带轮
测定位置
4-41
Samsung Component Placer SM321 Service Manual

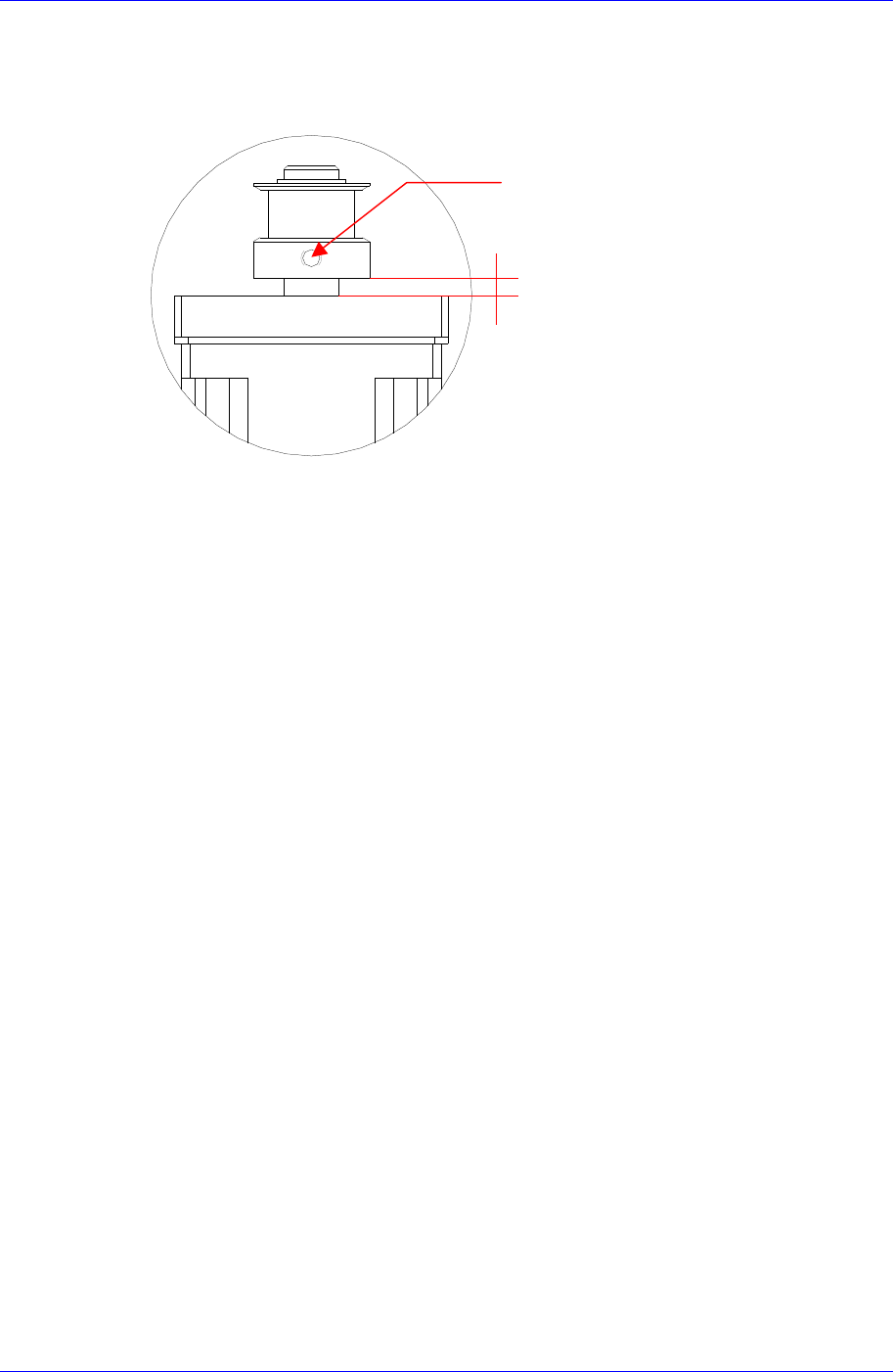

5. 从Swing电动机除去皮带轮时，请利用扳手分离两个Set Screw 。然后分离
Bracket和Isolator，替换电动机。替换电动机后，组装时请参照下图组装皮带轮
。
Set Screw
6. 组装时为倒序。
7. 完成组装，则打开设备前面的Main Switch，启动PC。
8. 请执行Swing电动机的Home。
9. 若替换Swing 电动机或同步齿型带，则需要以下Calibration作业。
Fly Camera & Head Spline Offset (请参照“3.7 Fly Camera & Head Spline
Offset Calibration“。)
Nozzle Check 再设置 (请参照“3.12 Nozzle Check “ )
10. 完成校
2.5 mm
。
Mirror Cam Offset 再设置(请参照“3.1 MirrorOffset确认及补正“。)
正后，为了确认是否正常贴装部件，请执行测试。
4-42
Head Module
4.7. R-Axis Motor/Timing Belt
4.7.1. R-Axis Motor/Timing Belt 替换代表事例
R轴电动机异常
同步齿型带张力异常(噪音发生)
4.7.2. 必要工具

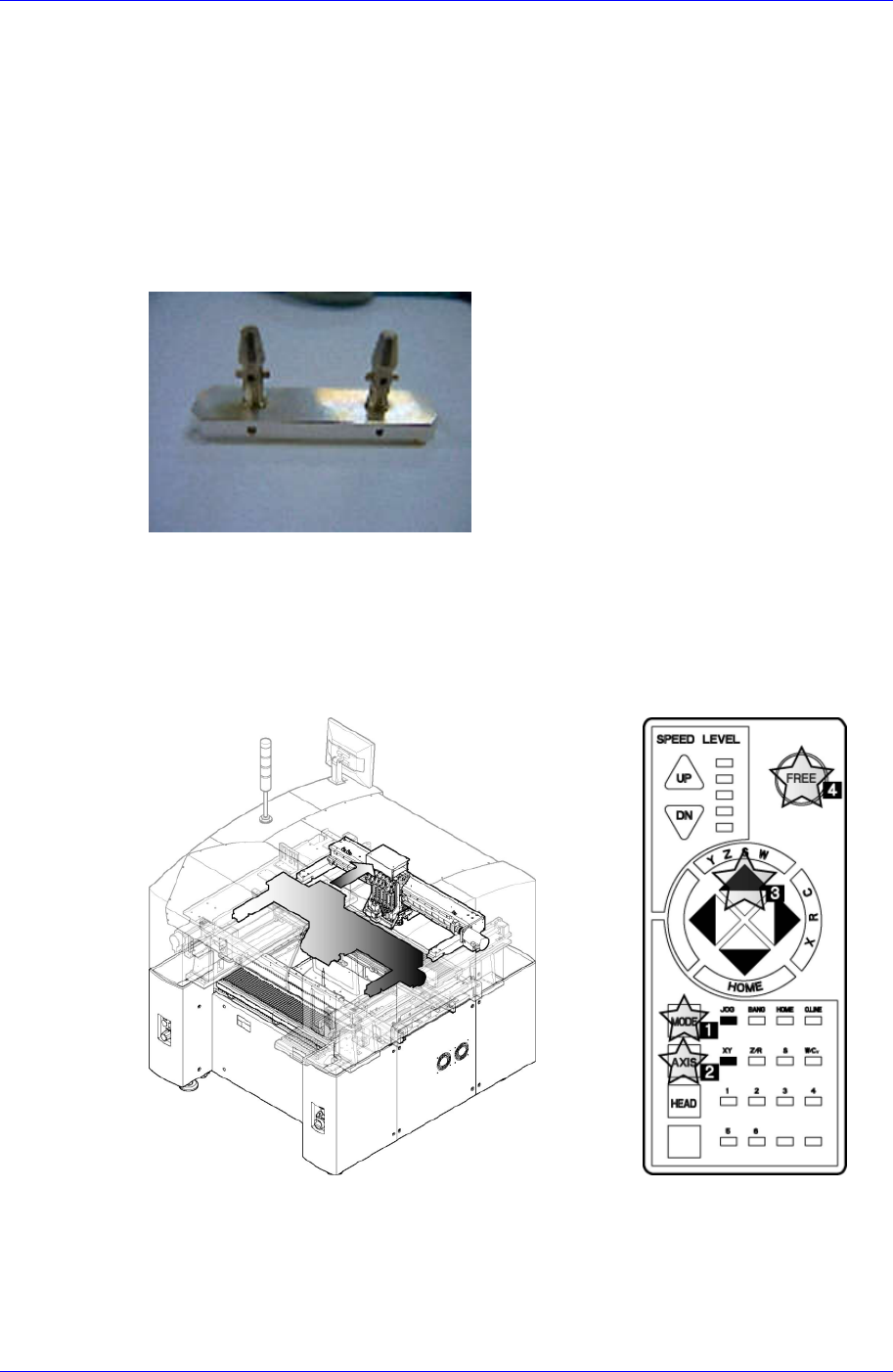

Nozzle Holder Setting Jig
Tension gage
T Wrench (其他提供工具) or Hex Wrench
4.7.3. R-Axis Motor/Timing Belt 替换次序
1. 操作示教框，把X Frame移动到后面。
4-43
