Head Module
4.7. R-Axis Motor/Timing Belt
4.7.1. R-Axis Motor/Timing Belt 替换代表事例
R轴电动机异常
同步齿型带张力异常(噪音发生)
4.7.2. 必要工具
Nozzle Holder Setting Jig
Tension gage
T Wrench (其他提供工具) or Hex Wrench
4.7.3. R-Axis Motor/Timing Belt 替换次序
1. 操作示教框，把X Frame移动到后面。
4-43
Samsung Component Placer SM321 Service Manual
4-44

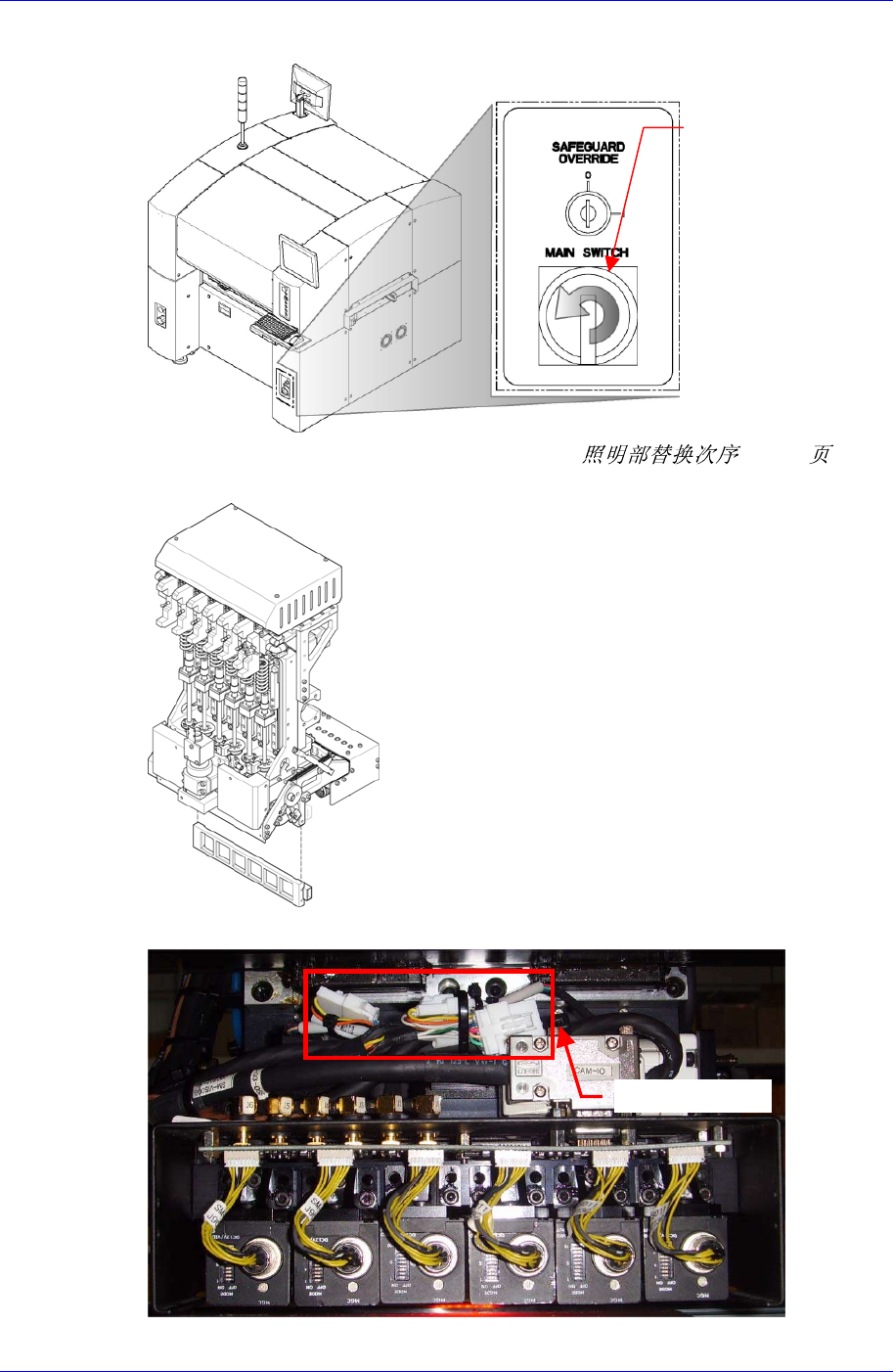

2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 为了作业方便，请参照 ‘4.4.3 Flying Vision (4-19 )’分离
Outer 照明部和Side照明部Moduel。
4. 请分离所要替换的R轴电动机相应的电缆连接器。
Main Switch 关闭方
向(逆时针方向)
电缆连接器
Head Module
离 R轴辅助home sensor Bracket。为此，首先除去固定螺
4-45
5. 为了作业方便，请分
丝(M3-2个)。
R m
sensor Bracket
轴 辅 助 h o e
连接螺丝 4-4个) (M
R
Brack 固定螺丝 et
轴辅 助h o m e s e n s o
r
6. 利用扳手除去所要替换的电动机连接螺丝(M4-4개)，往下分离电动机。
7. 请除去R轴同步齿型带。
只替换同步齿型带时，请在此状态下进行替换。
替换同步齿型带时，利用测定仪，设置张力的方法如下。
利用Unitta测定仪，在皮带中央测定同步齿型带的张力。 (检查基准 -
297~370 Hz(9~14N))
没有测定仪的情况下，请参照邻近的其他R轴同步齿型带张力进行设置
。
