Samsung Component Plac er SM321 Service Manu al 1. 请执行同步齿型带替 换次序 (No.1~No.6) 。 下 图， 请 分 离 所要 替 换 的 电 动 机 有 关 的 电 2. 分 离 连 接 在 Z 轴 电 动 机 的电 缆 。 残 照 缆。 3. 分 离 同 步 齿 型 带 后 ， 拧 开 4 个 把 电 动 机 固 定 到 头 部 本 体 的 固 定 螺 丝 (M3) ， 分 …
Head Module
4-51
替换皮带时，应如下设置皮带张力。适当地拧紧把电动机固定到本体的固
定螺丝(M3-4个)，调节张力。测定皮带张力时，请在最大限度降低Z轴的状
态下进行测定。
没有张力标准规格的情况下，请参照邻近头部的Z轴张力调节皮带张力。
作业完成后，请打开设备前面的Main Switch，启动PC，对Z轴执行Home。
组装皮带时，使Z相标记部分位置在12时方向。
皮带张力检查基准
136~175 Hz (11~18 N)
测定位置
单数
保持
0~0.3
mm
双数
Samsung Component Placer SM321 Service Manual
1. 请执行同步齿型带替换次序(No.1~No.6)。

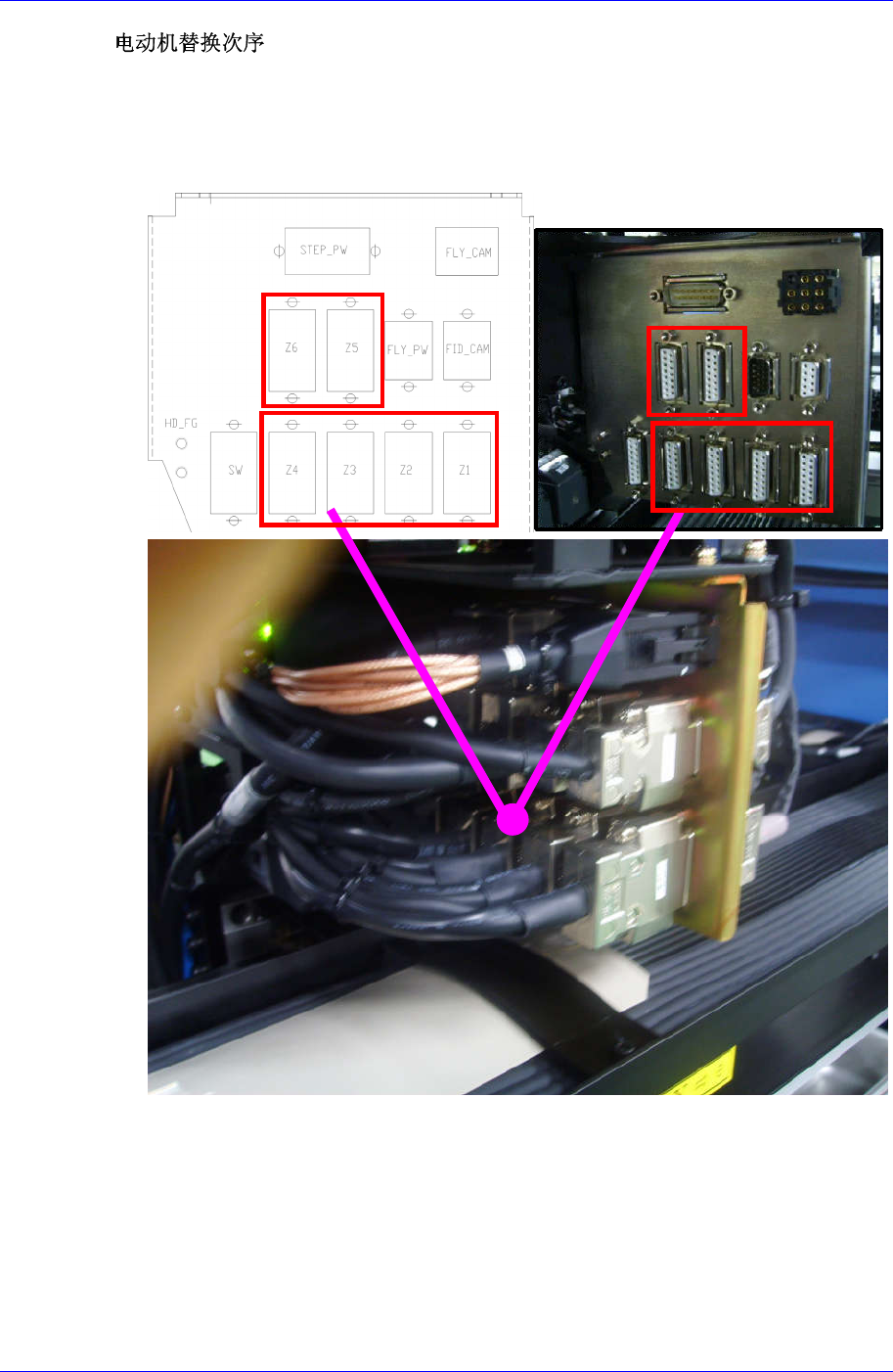

下图，请分离所要替换的电动机有关的电
2. 分离连接在Z轴电动机的电缆。残照
缆。
3. 分离同步齿型带后，拧开4个把电动机固定到头部本体的固定螺丝(M3)，分离
电动机。
4. 利用扳手除去Set Screw后分离电动机皮带轮。
4-52
Head Module
4-53
Set Screw
5. 如下图把皮带轮组装到电动机上，重新连接电动机电缆。
6. 利用固定螺丝(M3-4个)，把电动机固定到头部本体。此时，利用齿垢寻找Z相
，如下图在Z轴电动机皮带轮和头部本体上12时方向作
1.5 m
m
出标记。
然后，参照同步齿型带替换次序的7号措施，组装同步齿型带。
Z
除去连接在相应 Z 轴伺服电动机 AMP 的放大机用
Port 的放大机电缆后，连接齿垢的电缆。
LED 点灯为止，手动旋转电动机皮带轮。
如下图标记此时的位置。
完成后，除去齿垢的连接器,在 Z 轴伺服电动机 A
MP 的放大机用 Port 上连接 Z 轴电动机的放大机电
缆。
