4.9. Ball Spline/Spindle Housing Ass’y
4.9.1. Ball Spline/Spindle Housing Ass’y 替换代表事例
头部Z轴工作噪音 – Ball Spline磨损 /变形
Ball Spline 及Spline Housing Ass’y Bearing 损伤
4.9.2. 必要工具
同心度测定工具或夹具
T Wrench (其他提供工具) or Hex Wrench
扳手 or 力矩扳手

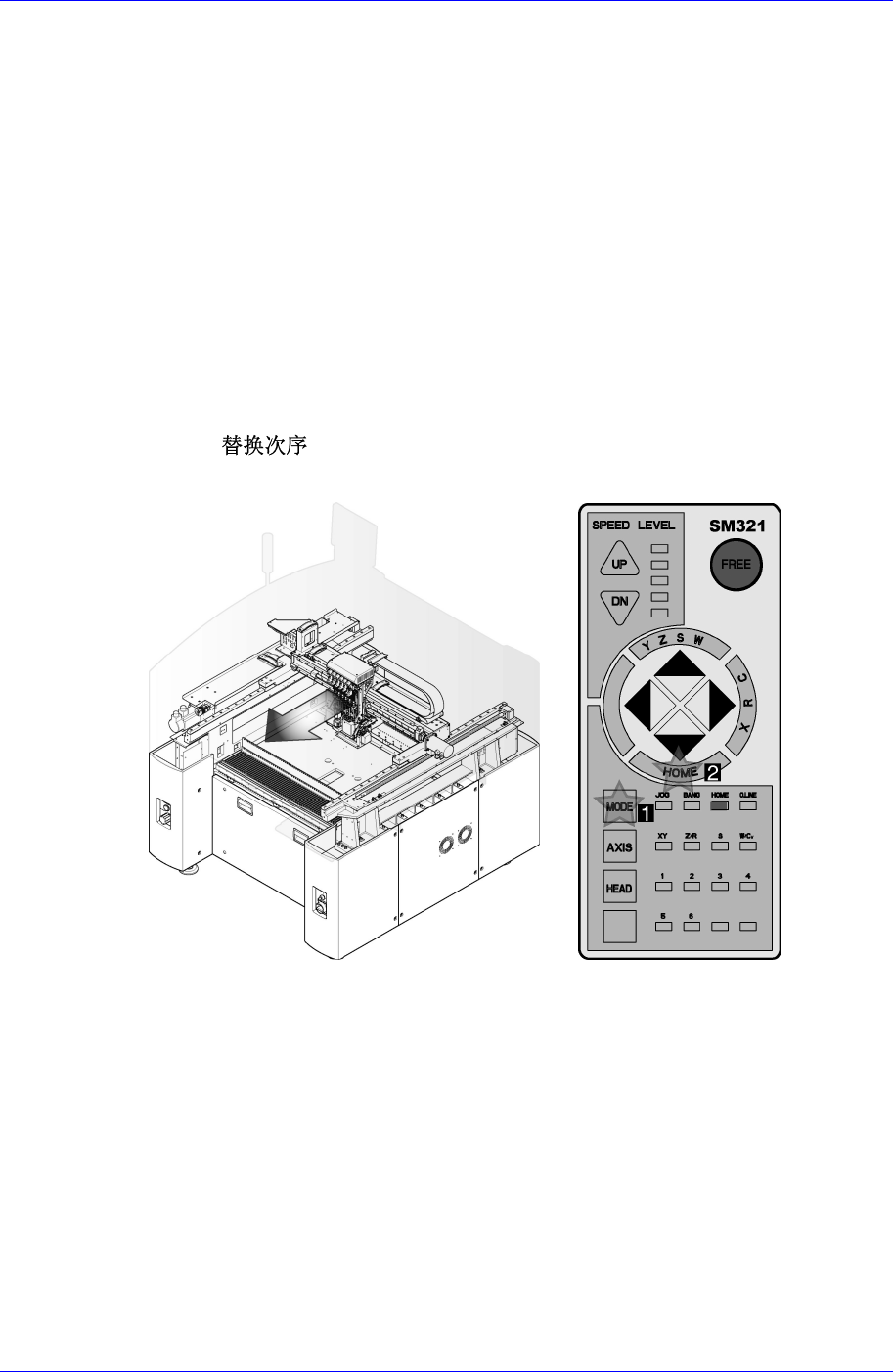

4.9.3. Ball Spline/Spindle Housing Ass’y 替换次序
Ball spline
1. 操作示教框，执行设备初始化(Homing)。
2. 正常关闭PC后，关闭设备前面的Main Switch。
Samsung Component Placer SM321 Service Manual
Main Switch 关闭 方
向 (逆时针方向)

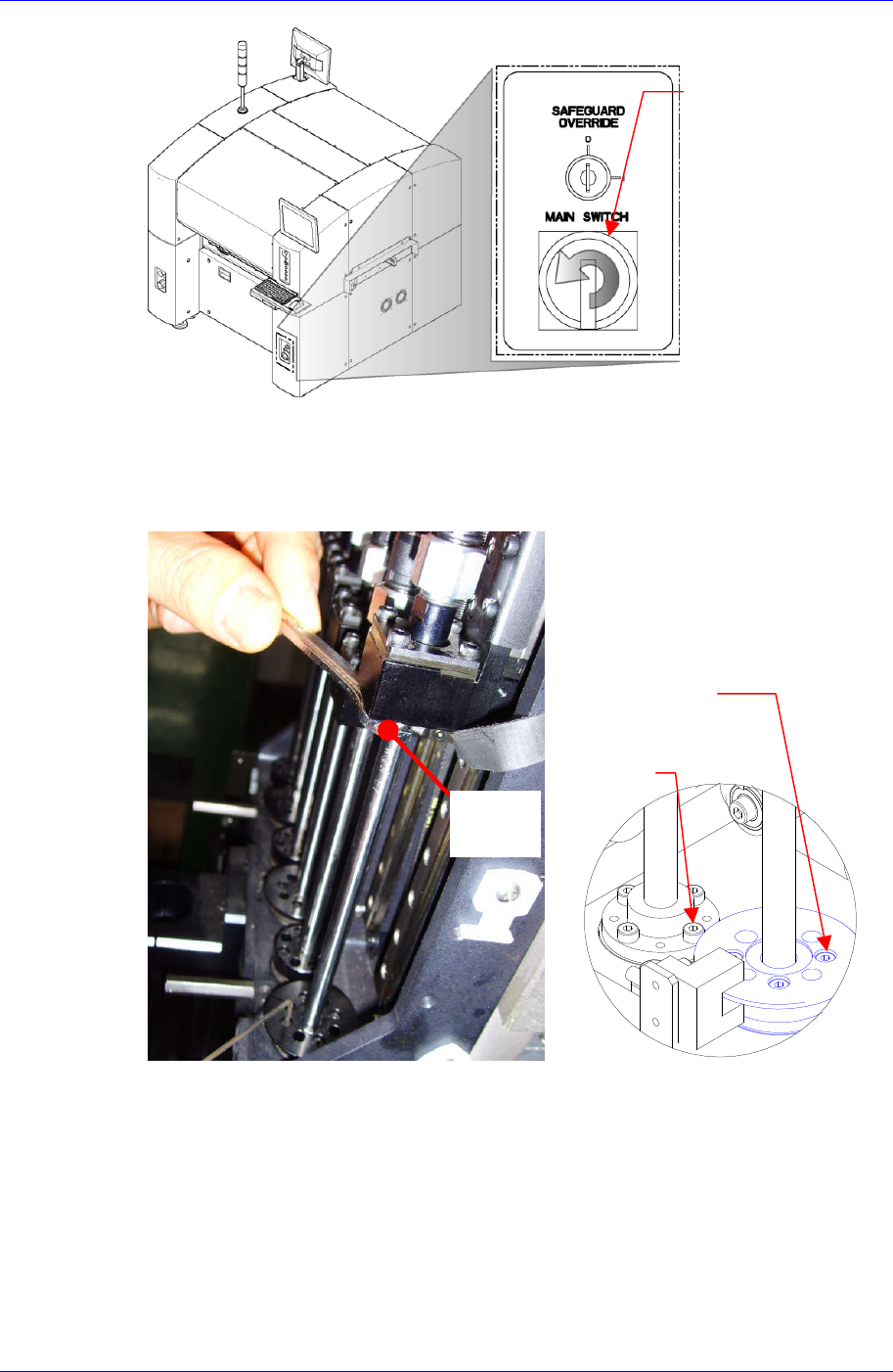

3. 分离R轴sensor dog时，用扳手(7mm)夹紧home(A)，利用扳手除去下图的固定螺
丝(M2–4个)。
然后，利用扳手除去连接Ball Spline Nut和Spline Housing Ass’y的下图中1号固定
螺丝(M2–4个)。
固定螺丝
(M2 – 4个)
Home
(A)
1号螺丝
4-56
Head Module
4-57

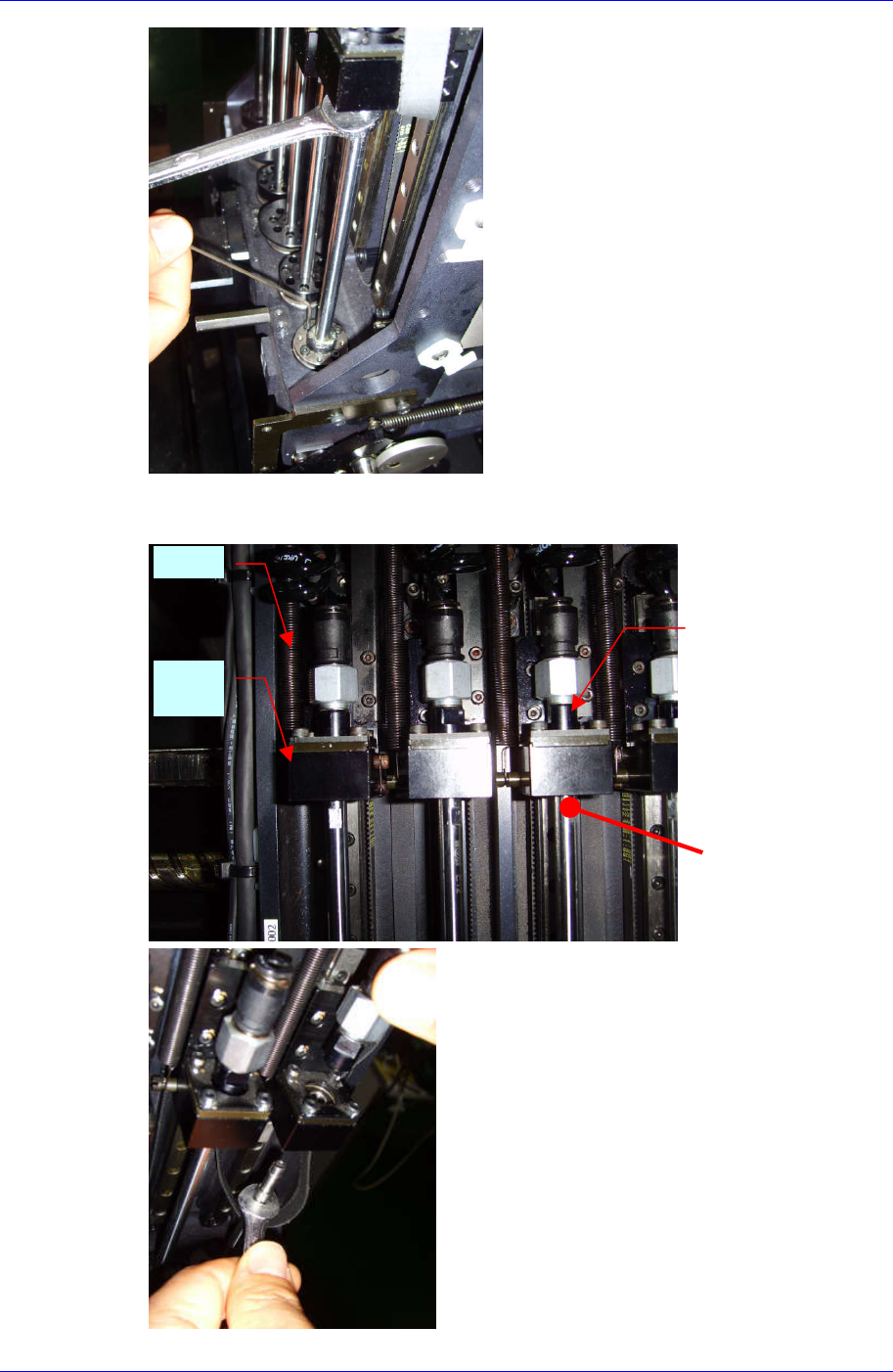

4. 从Slide Body分离弹簧后，用扳手(7mm)夹紧home(A), 利用扳手(7mm)从Ball
Spline分离出接头。
Home
(A)
接头 (B)
弹簧
Slide
Body
