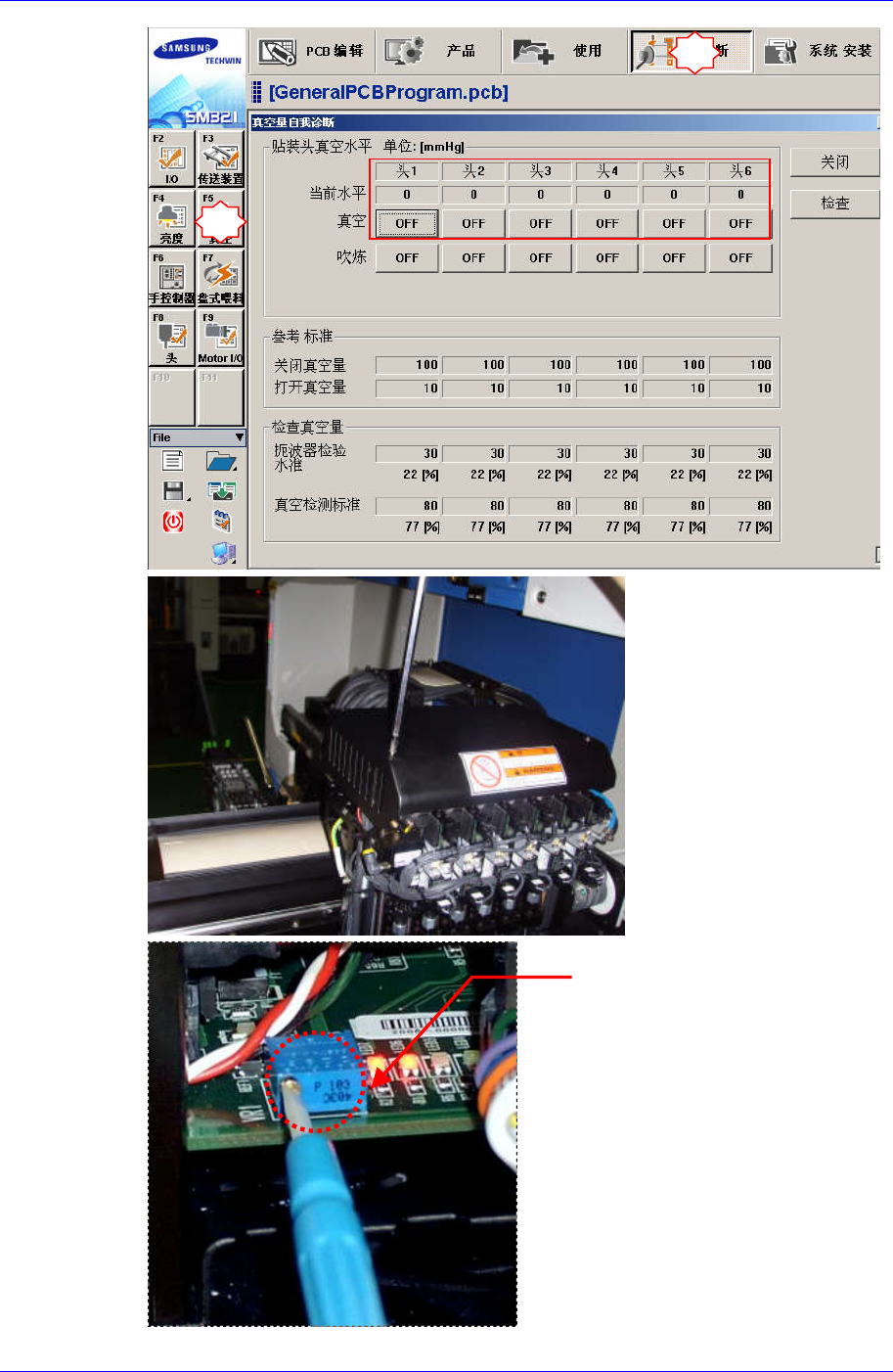

4.10.3.3. Head Vacuum Level 检点
为执行头部真空度检查，依次执行以下过程。
过滤器 / 管道堵塞检查
在未贴装喷嘴的状态下按各个Head打开Vacuum（真空装置）使Vacuum Level维
持200 mmHg以下。如果200 mmHg以上，可能会引起 过滤器
或管道堵塞现象，请参照 “4.10.3.5 Vacuum/Blow “进行清扫。
实作业真空度检查
各Head贴装 CN040 喷嘴，打开 个别Head Vacuum，使Vacuum Level维持480
(mmHg) 以上。
真空发生器真空度检查
各Head贴装CN040喷嘴，打开个别Head的Vacuum 塞喷嘴末端时， Vacuum
各H acuum，确认是否满足下表的Vacuum Level。
后堵
Level应达到600 mmHg 以上。
ead别打开V
Head Vacuum Level ( )
1
不使用Nozzle 200 以下 (mmHg)
2
CN040 贴装 480 以上 (mmHg)
3
封闭喷嘴末端 600~700 (mmHg)
Vacuum Sensor Board
Head I/F Board
使用CN040喷嘴以外的其它喷嘴进行测定时, 显示不同的Vac
uum Level，因此请务必把CN040喷嘴贴装到各HEAD后进行
测定。
4.10.3.4. Blow 检点
Head Blow Air Pressure Gage中得到压力控制后传达到头部 Air程序的Blow Air通过
Blow Air Inlet引入，再通过Manifold传达到各个Blow Solenoid阀。
Vacuum Air个别通过Manifold传达到Vacuum Solenoid阀。
请使用流量调节阀调整Blow 控制。全体Blow Air Pressure用Head Blow Air Pressure
Gage进行调整。
请把各Solenoid阀配戴的流量调节阀按顺时针方向开放到尽头。
Blow 流量调整 : 流量调节阀full-open
Head Blow Air Pressure Gage 值 : 0.1 ± 0.02 Mpa (正常范围)
Samsung Component Placer SM321 Service Manual
Blow Air Inle
t
Vacuum S
各Head贴装CN040喷嘴后打开个别Head Blow，测定值应处于检查基准以内。 (检
查基准: 84 ~ 138 (mmHg))
如果测定值超出检查基准，如下方法设置Blow。
“Vacuum Diagnosis” 对话框中打开所有Head的Blow后，关闭所有Vacuum。
Head Blow Air Pressure
Gage
流量调节阀
olenoid 阀
Blow Solenoid 阀
4-66
