Head Module 4-67 Head # 1~#6 个别打开 Blow ，使 Current Level 值满足设置基准 调节 Solenoid 阀上的 流量调节阀。 ( 设置基准 : 1 15 ~ 121 (mmHg)) 设置完成 后，拧紧锁定螺丝。 如 果 各 S o l e n o i d 阀 配 戴 的 流 量 调 节 阀 不 开 放 到 尽 头 S e t t i n g , 可能发生 Bl ow 设置值的变…
Samsung Component Placer SM321 Service Manual
Blow Air Inle
t
Vacuum S
各Head贴装CN040喷嘴后打开个别Head Blow，测定值应处于检查基准以内。 (检
查基准: 84 ~ 138 (mmHg))
如果测定值超出检查基准，如下方法设置Blow。

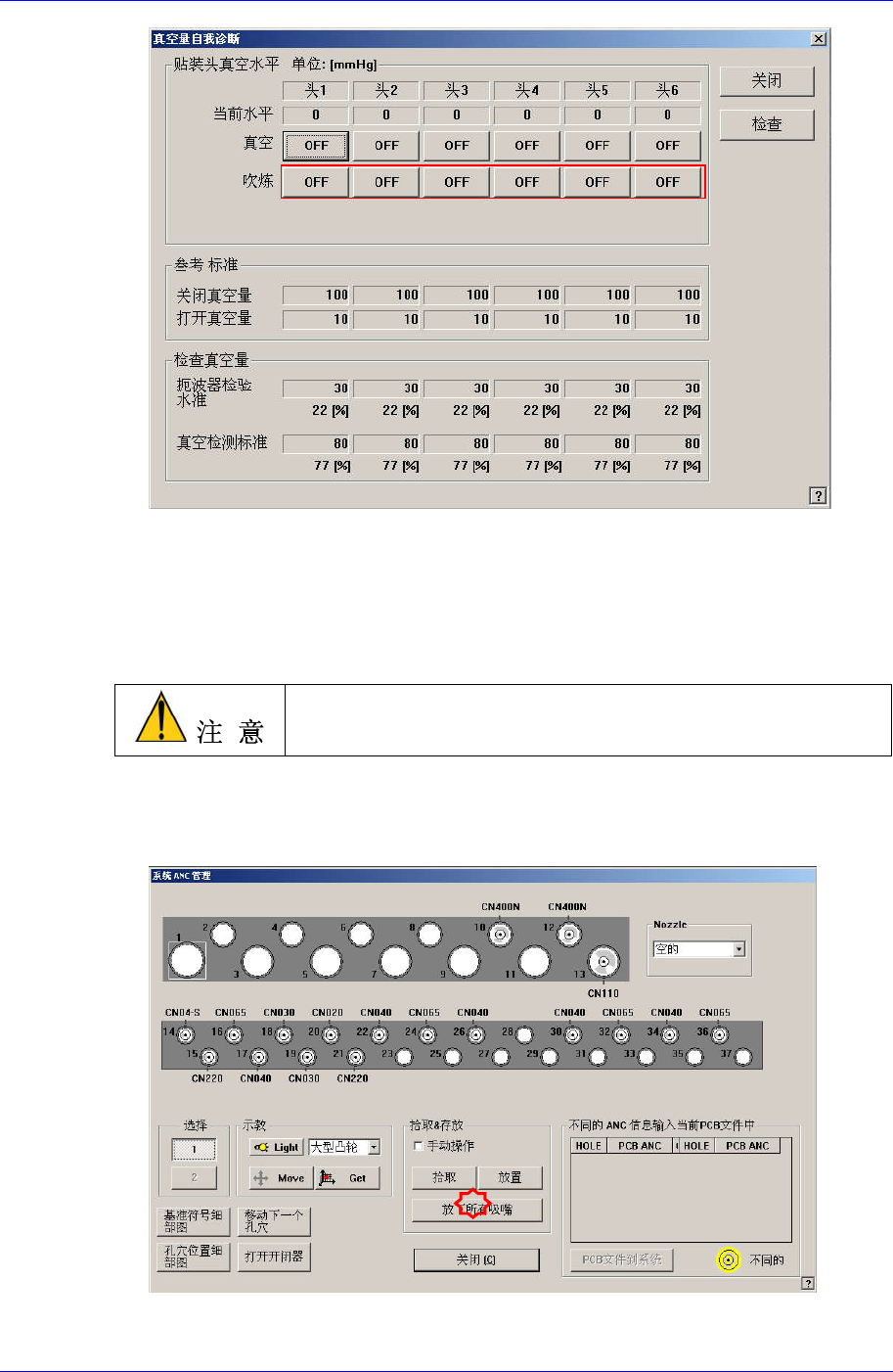

“Vacuum Diagnosis” 对话框中打开所有Head的Blow后，关闭所有Vacuum。
Head Blow Air Pressure
Gage
流量调节阀
olenoid 阀
Blow Solenoid 阀
4-66
Head Module
4-67
Head #1~#6个别打开Blow，使Current Level值满足设置基准调节Solenoid阀上的
流量调节阀。
(设置基准: 115 ~ 121 (mmHg))
设置完成后，拧紧锁定螺丝。
如果各Solenoid 阀配戴的流量调节阀不开放到尽头Setting,
可能发生Blow设置值的变动，请务必完全开放后进行设置。
4.10.3.5. Vacuum/Blow 管道清扫方法
1. 贴装在Head Assembly转轴上的喷嘴点击<Put All Nozzle>按钮。
2. 操作示教框设备执行初始化(Homing)。
Samsung Component Placer SM321 Service Manual
3. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch 关闭 方
向(逆时针方向)
4. 转动Y1 Frame Ass’y后面的Blow Regulator调节把儿，供给压力升为 “0.5Mpa”
。
4-68
