Head Module 4-69 5. 用手按住 1 号转 轴的 slide body 最大限度下降后，在喷嘴座下 端垫上干净布块 , 10 次以上反复按作用于 Head Air 程序的相应转轴手动按钮 。 6. 同样 7. 转动 地反复 2 号转轴 ~ 6 号转轴。 完成 Blow Regulator 的调节把儿，供 给压力调回原来的 0.1Mp a 。 清扫后 ，需 要把 Bl ow Reg ula tor 供 给压力 重新设 置成…
Samsung Component Placer SM321 Service Manual

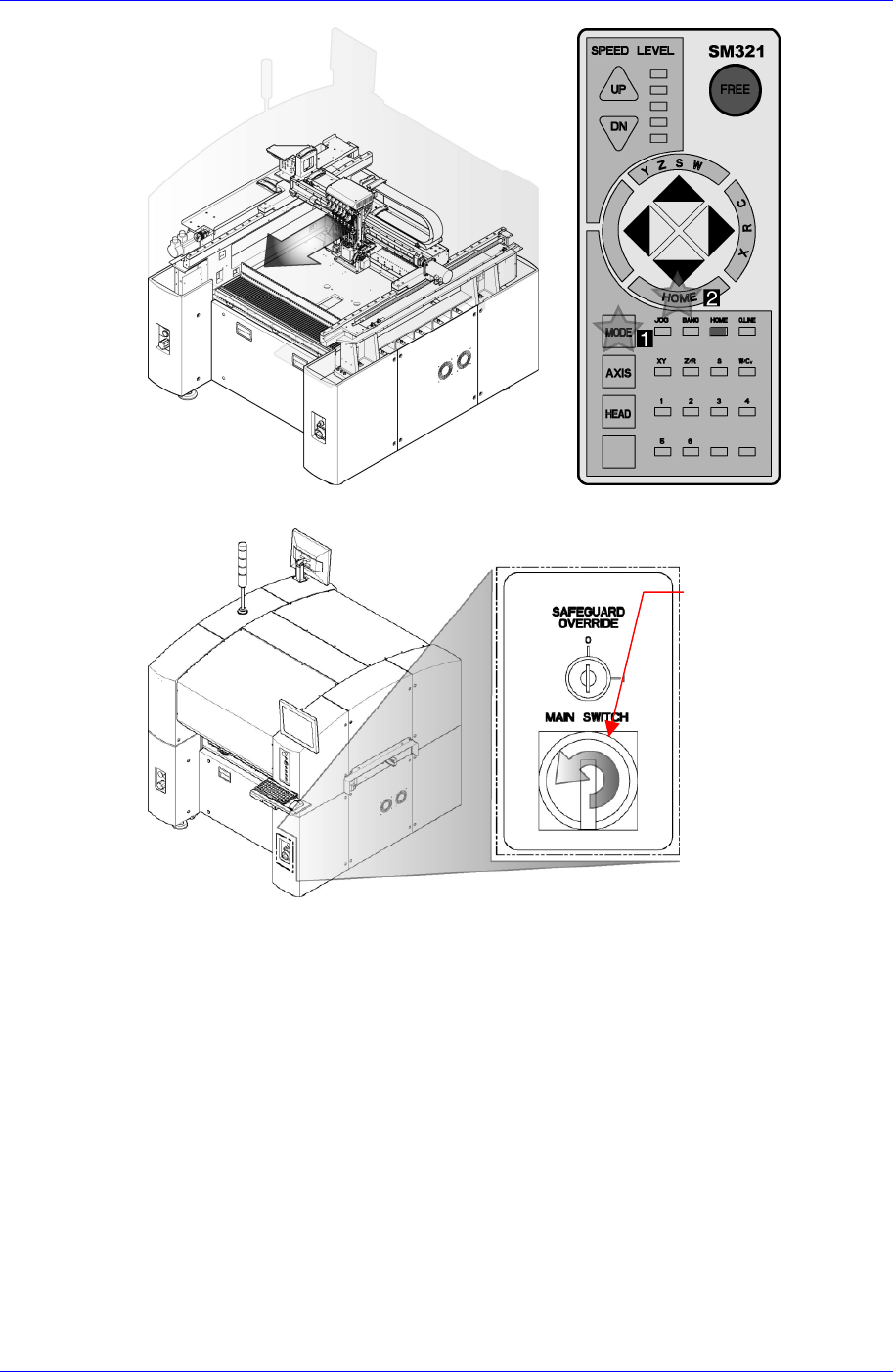

3. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch 关闭 方
向(逆时针方向)
4. 转动Y1 Frame Ass’y后面的Blow Regulator调节把儿，供给压力升为 “0.5Mpa”
。
4-68
Head Module
4-69
5. 用手按住1号转轴的slide body最大限度下降后，在喷嘴座下端垫上干净布块, 10
次以上反复按作用于Head Air 程序的相应转轴手动按钮。
6. 同样
7. 转动
地反复2号转轴~ 6号转轴。
完成
Blow Regulator的调节把儿，供给压力调回原来的 0.1Mpa。
清扫后，需要把Blow Regulator供给压力重新设置成 0.
1Mpa。否则，严重损坏设备或操作者受到损伤。

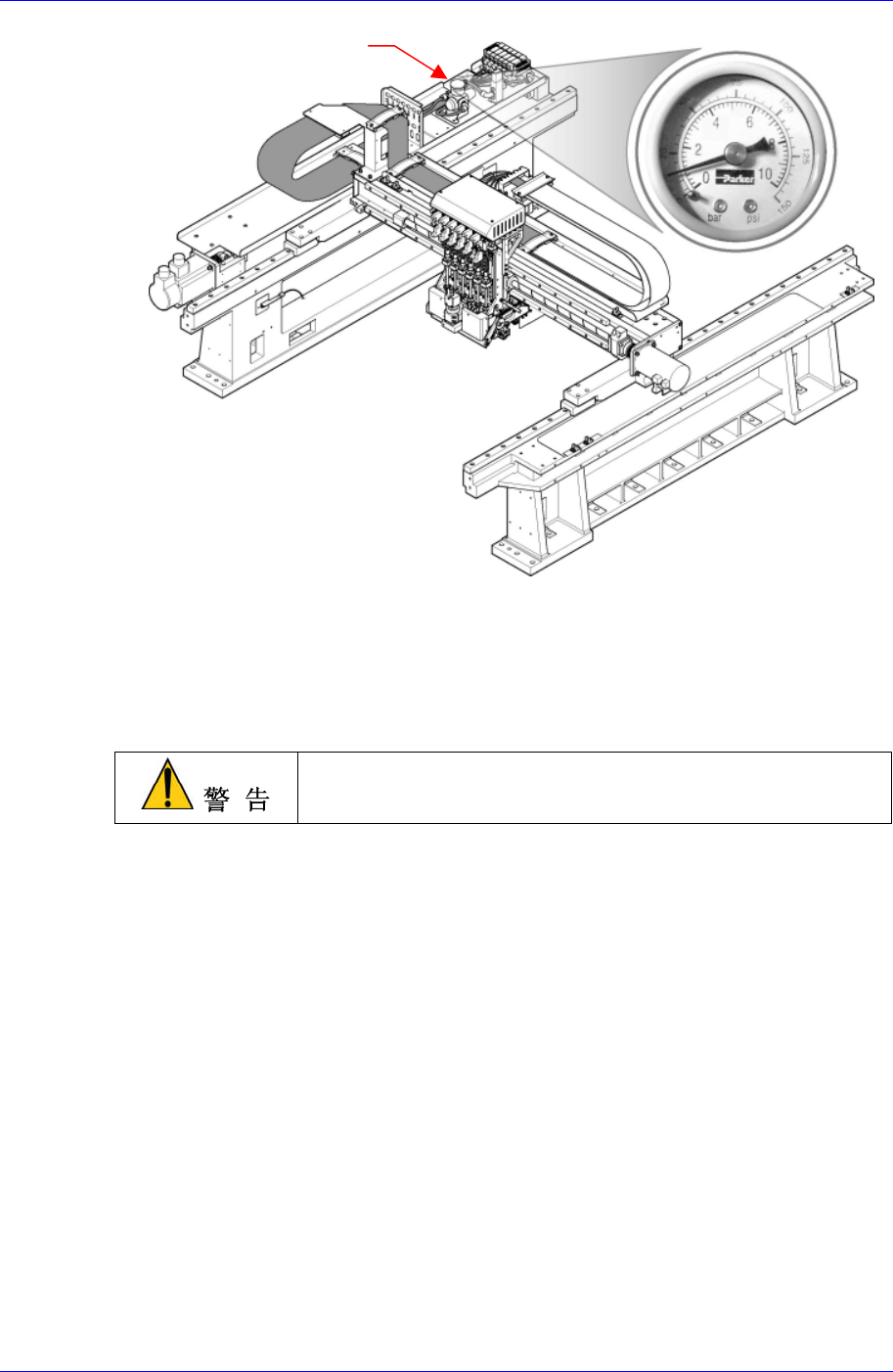

Head Blow Air Pressure
Gage
Samsung Component Placer SM321 Service Manual
4.11. Fiducial Camera
4.11.1. Fiducial Camera 替换代表事例
摄像机镜头或照明异常(Fiducial 识别不良, 影响暗淡)
4.11.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.11.3. Fiducial Camera 替换次序
1. 操作示教框，执行设备初始化(Homing)。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 分离摄像机电缆。
Main Switch 关闭 方
向(逆时针方向)
4-70
