Head Module 4-71 4. 分 离 Fi ducial Camera 程 序 时， 拧 开 1 号固 定螺 丝 (M4) 4 个， 分离 夹 具 。然 后 替 摄 像 机 影 像 电缆 摄像机设置开 关
Samsung Component Placer SM321 Service Manual
4.11. Fiducial Camera
4.11.1. Fiducial Camera 替换代表事例
摄像机镜头或照明异常(Fiducial 识别不良, 影响暗淡)
4.11.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.11.3. Fiducial Camera 替换次序
1. 操作示教框，执行设备初始化(Homing)。
2. 正常关闭PC后关闭设备前面的Main Switch。

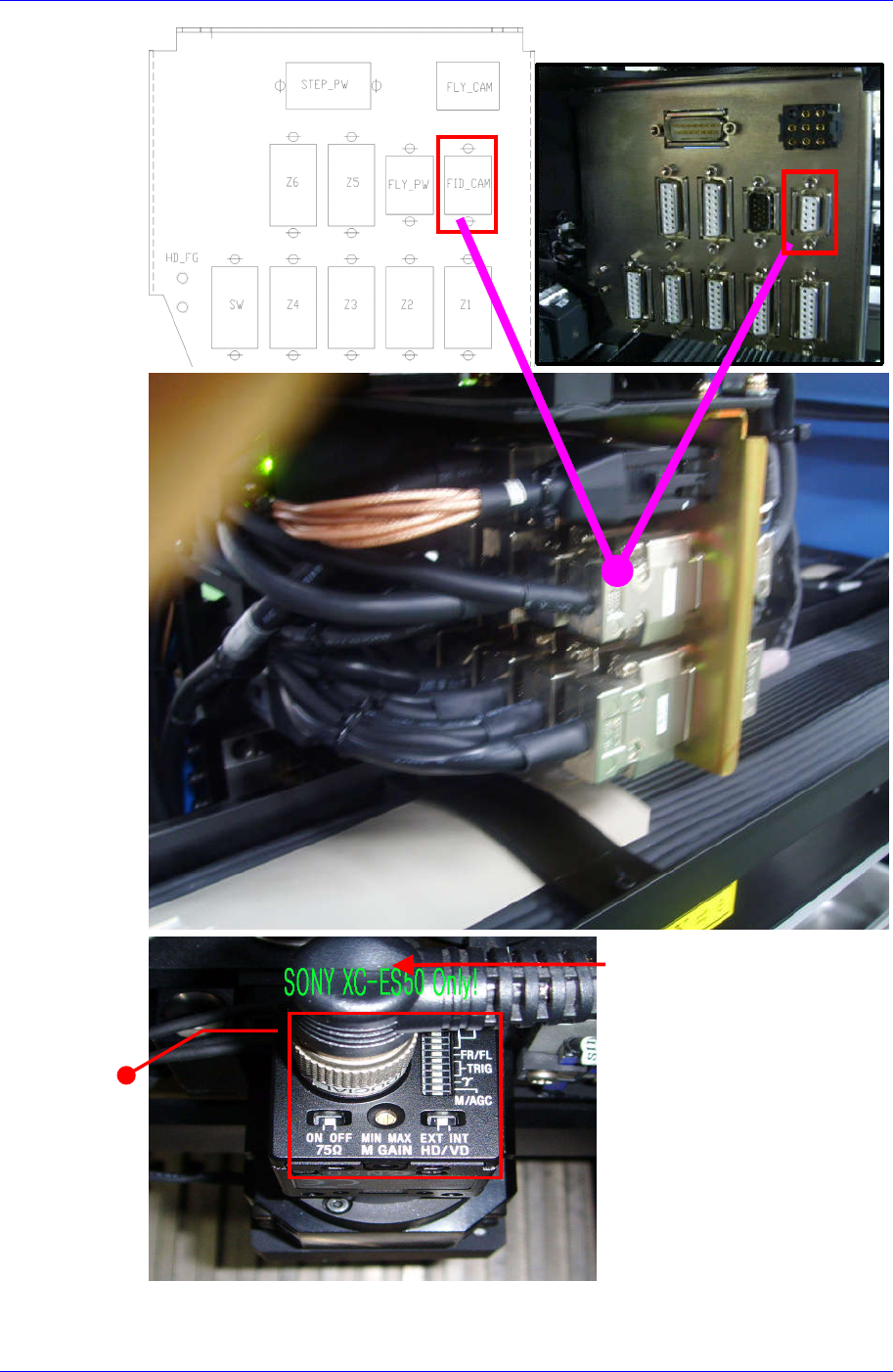

3. 分离摄像机电缆。
Main Switch 关闭 方
向(逆时针方向)
4-70
Head Module
4-71
4. 分离Fiducial Camera 程序时，拧开1号固定螺丝(M4) 4个，分离夹具。然后替
摄 像 机 影 像
电缆
摄像机设置开
关
Samsung Component Placer SM321 Service Manual
换摄像机或镜头或照明。替换摄像机时，请纪录摄像机设置开关的设定，替换
成同样设置的摄像机。
5. 按照拆卸的倒序进行组装。组装时，利用固定螺丝，把摄像机夹具和摄像机组
装在一起，固定在摄像机Bracket。此时，拧松固定螺丝，连接影像电缆。
6. 作业完成后，打开设备前面的Main Switch，启动PC。然后边看 SM321VIS窗
利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。
7. 请确认摄像机照明状态。 (Inner, Outer 照明)
INNER
8. 设置ANC Fiducial Mark 1,2号坐标，确认 Fiducial Data。
1
摄像机夹具
摄像机
镜头
(Inner 包括照明)
Outer 照明
OUTER
摄像机 Bracket
4-72
