Samsung Component Placer SM321 Service Manual
换摄像机或镜头或照明。替换摄像机时，请纪录摄像机设置开关的设定，替换
成同样设置的摄像机。

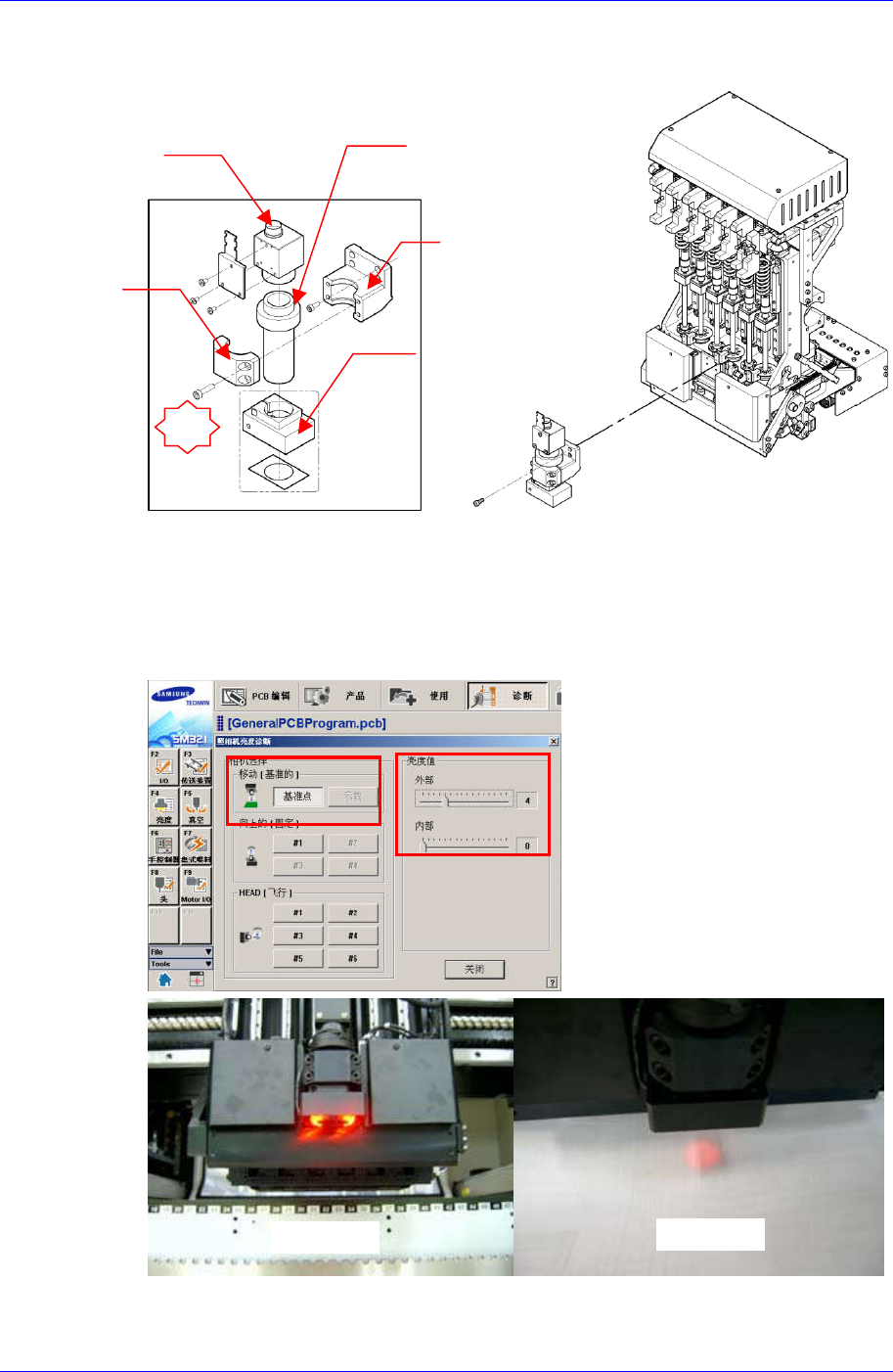

5. 按照拆卸的倒序进行组装。组装时，利用固定螺丝，把摄像机夹具和摄像机组
装在一起，固定在摄像机Bracket。此时，拧松固定螺丝，连接影像电缆。
6. 作业完成后，打开设备前面的Main Switch，启动PC。然后边看 SM321VIS窗
利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。
7. 请确认摄像机照明状态。 (Inner, Outer 照明)
INNER

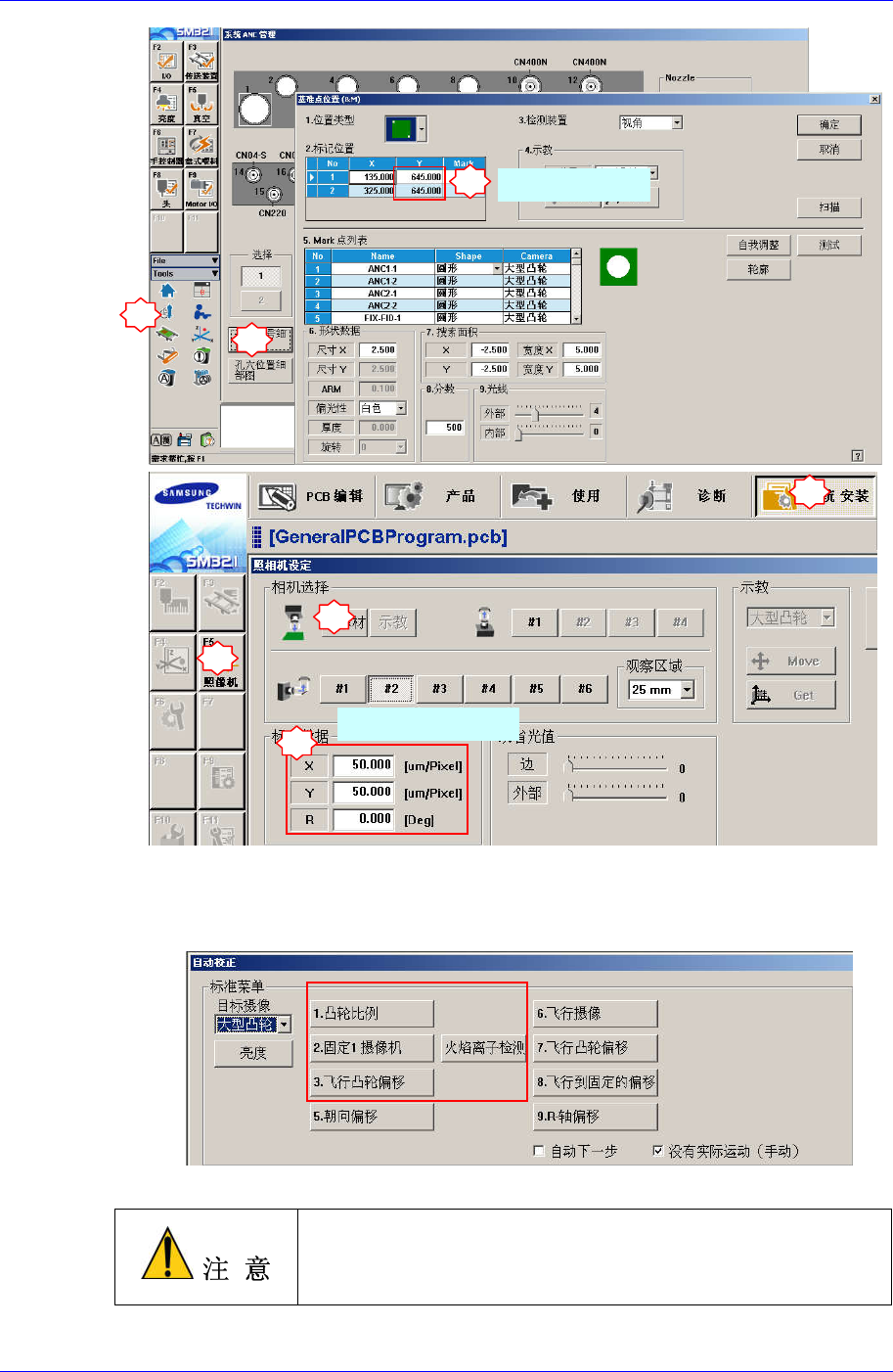

8. 设置ANC Fiducial Mark 1,2号坐标，确认 Fiducial Data。
1
摄像机夹具
摄像机
镜头
(Inner 包括照明)
Outer 照明
OUTER
摄像机 Bracket
4-72
Head Module
4-73
9. 需要以
下Calibration作业。
Cam 执行<1. cale>到<4.Fid>。(请参
照“3.11摄像&偏移标准”)
era&Offset校正 FidCamS
10.
l Data
过程中
完成校正后，为却认是否正常贴装部件，清执行测试。
组装时, 要坚固，以防组装后Camera Module 松动。
平行度调整原则上使用Feeder Master Jig，不可免的情况
下，可使用前面固定Conveyor Frame的基准面设置。
1
2
4
确认Fiducia
3
确认Y1, Y2值
1
2
3
