Samsung Component Plac er SM321 Service Manu al 1 2 3 4 3. Convey or 移动最大幅度，请利用卷尺测定幅度。 此 时 , 测 定 值 基 本 上 W i d t h M a r g i n 为 0 . 5( m m ) ， 应 为 4 0 0 + 0.5 = 400.5 。 4. 如果测定值和输入值 之间有差距，则把测定 值输入到 <init ial W idth&g…
Conveyor & BUT
5-7
5.2. Co
5.2.1. Conveyor
Conveyor W 电动机或同步齿型带交换时
5.2.2.
卷尺(400mm 以上)
5.2.3. Conveyor width origin 设置次序

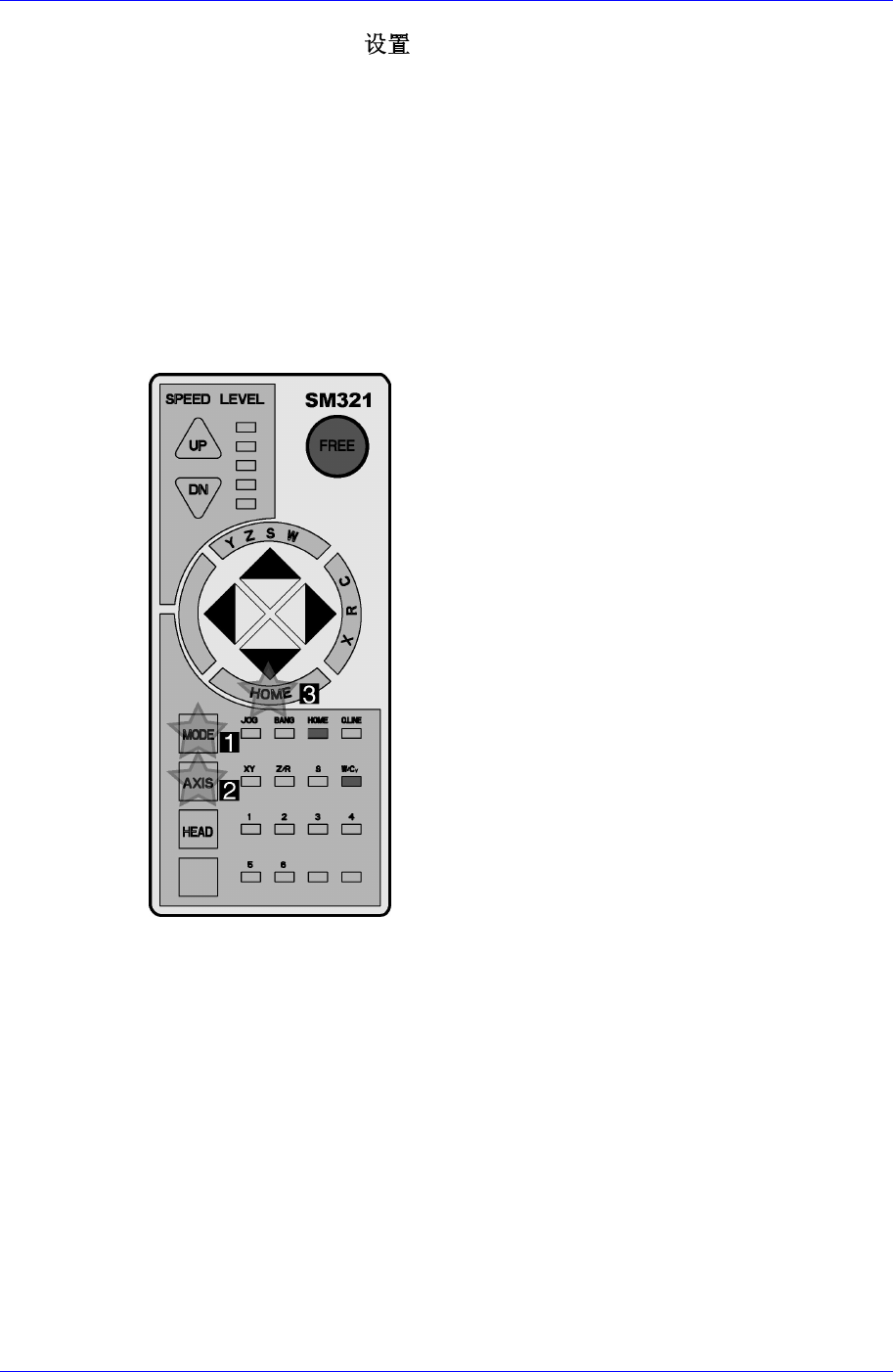

1. 利用示教框执行Conveyor的Home。
nveyor Width Origin
Width Origin 设置事例
idth
必要工具

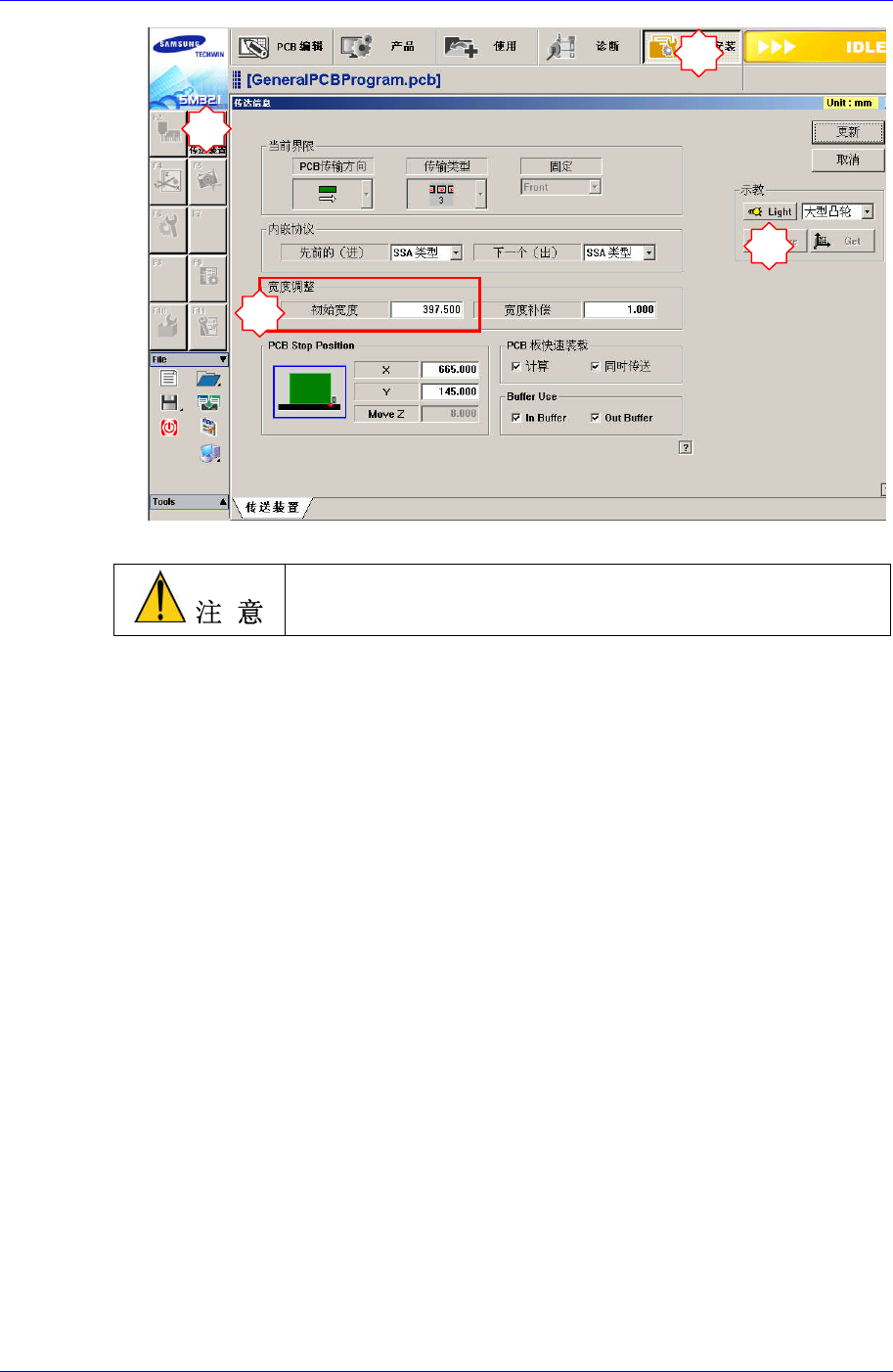

2. 请执行“Conveyor Information”对话框。在这里Width Adjust的Initail Width输入最
大宽度 ‘400’，然后按<Move>按钮。
Samsung Component Placer SM321 Service Manual
1
2
3
4
3. Conveyor移动最大幅度，请利用卷尺测定幅度。
此时, 测定值基本上Width Margin为0.5(mm)，应为 400 +
0.5 = 400.5。
4. 如果测定值和输入值之间有差距，则把测定值输入到<initial Width>编辑框中，
再点击 <Move>按钮重新测定。
5. 测定值和输入值之间误差范围维持0.5(mm)以内。
6. 最终输入任意的输入值，测定宽度调节结果进行确认。
5-8
Conveyor & BUT
5-9
5.3. Conveyor Sensor Setting
精密螺丝批套(其他提供工具)
rench (其他 Hex Wrenc
5. . l or Setting
5.3.1. 必要工具
T W h

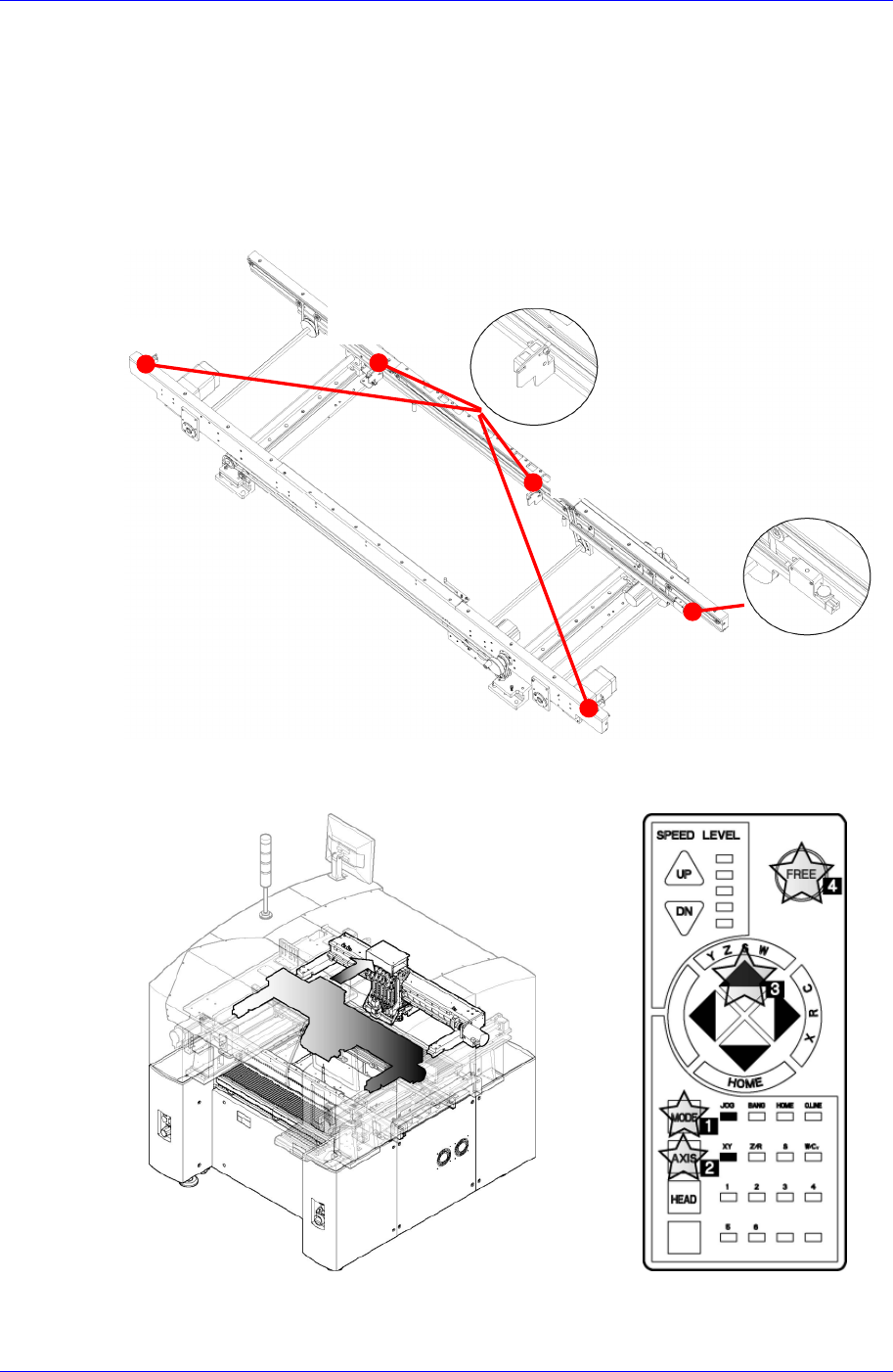

3.2 PCB F
1. 操作
输入传感器
传感器
Quick load传
感器
出口传感器
提供工具) or
ow 别 Sens
待机传感器
贴装
示教框，把X Frame移动到后面。
