Samsung Component Placer SM321 Service Manual
5.5. Conveyor Belt
5.5.1. 宽度调节用 Timimg Belt
皮带磨损
5.5.1.1. 必要工具
Tension Gage(U-505) or Push-Pull Gage
Calipers
T Wrench (其他提供工具) or Hex Wrench
5.5.1.2. 宽度调节用 Timimg Belt 替换次序

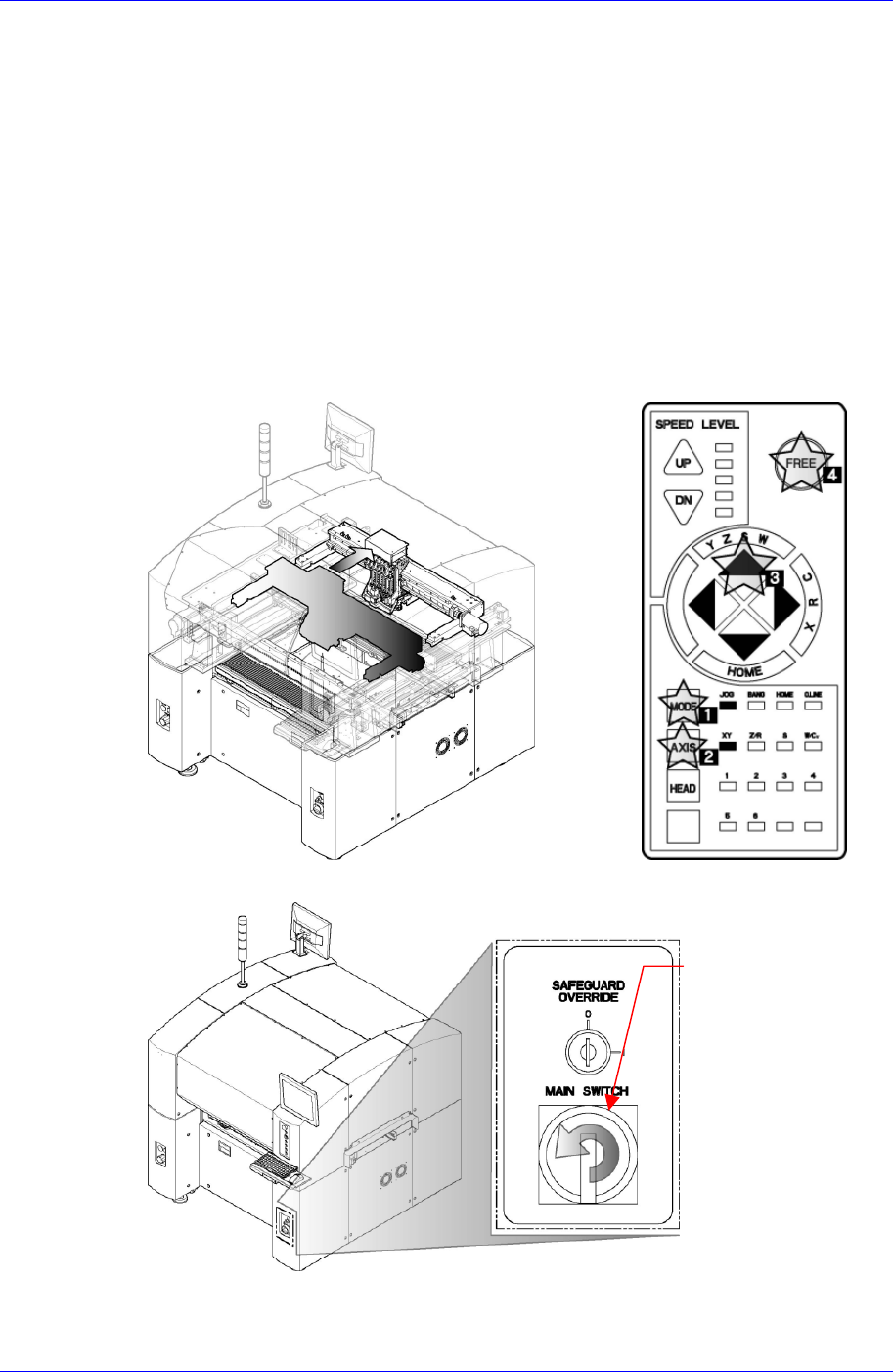

1. 操作示教框X Frame到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch 的关 闭
方向(逆时针方向)

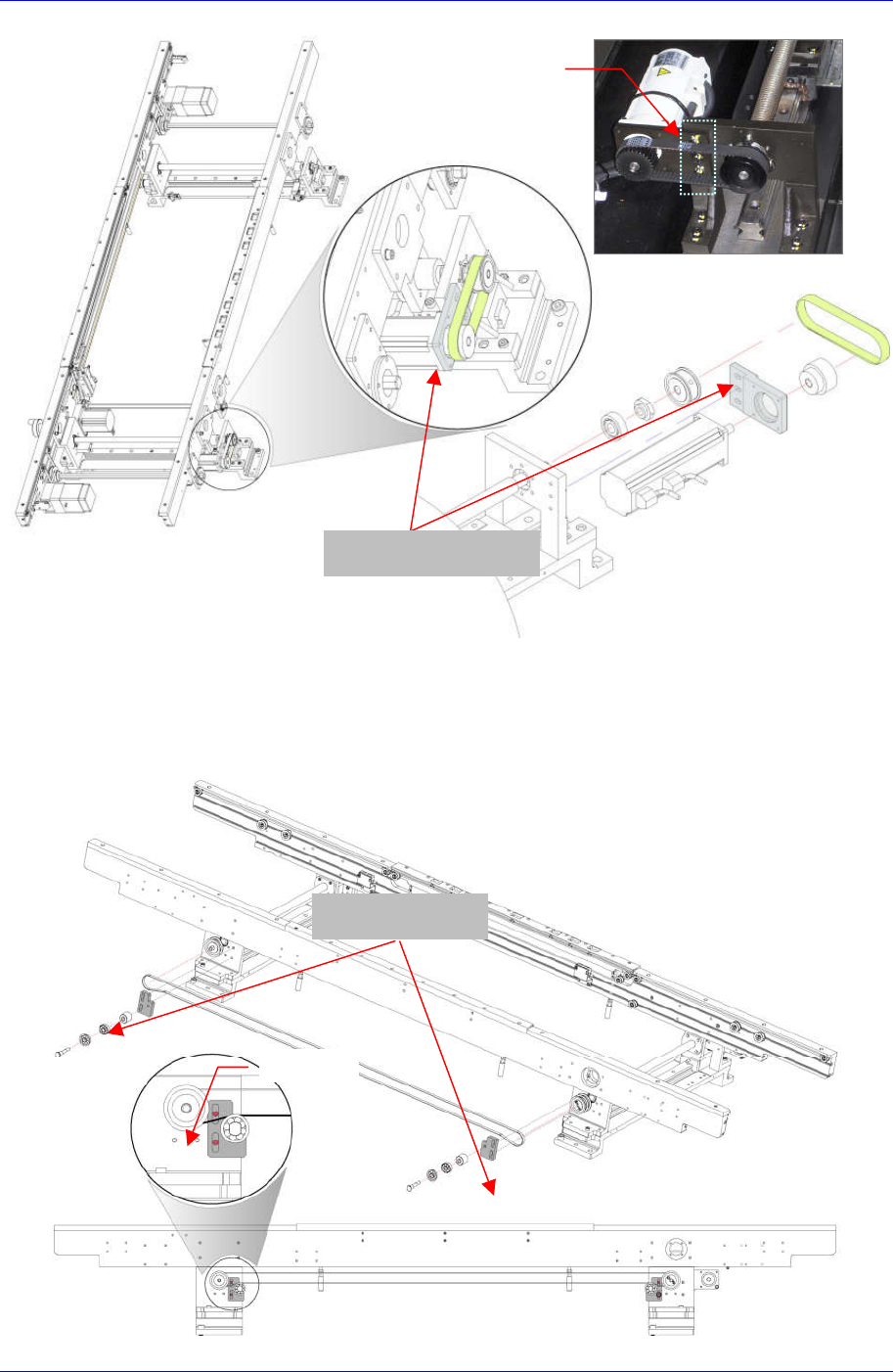

3. 请替换宽度调节用Timimg Belt。
自动宽度调节用
5-26
Conveyor & BUT
5-27
拧开Bracket-Servo Motor的固定螺丝(M4-3个)摘掉Timimg Belt。
Timimg Belt 替 换 后 , 请 参 照 组 装 时 规 定 的 Timimg Belt 张 力 ， 利 用
Bracket-Servo Motor上的剩余孔设置Timimg Belt张力。
手动宽度调节用
Bracket-Servo Motor
固定螺丝
固定螺丝
Tension Bracket
