Samsung Component Plac er SM321 Service Manu al 拧开 T ension Bracket 的固 定螺丝 (M5-2 个 ) 摘掉 Tim img Belt 。 组 装 时 规 定 的 T imimg Belt 张 力 ， 利 用 Motor 上的剩余孔设置 Tim img Belt 张力。 ] Tim img Belt 替 换 后 , 请 参 照 Bracket-Servo [T…
Conveyor & BUT
5-27
拧开Bracket-Servo Motor的固定螺丝(M4-3个)摘掉Timimg Belt。
Timimg Belt 替 换 后 , 请 参 照 组 装 时 规 定 的 Timimg Belt 张 力 ， 利 用
Bracket-Servo Motor上的剩余孔设置Timimg Belt张力。
手动宽度调节用
Bracket-Servo Motor
固定螺丝
固定螺丝
Tension Bracket
Samsung Component Placer SM321 Service Manual
拧开Tension Bracket的固定螺丝(M5-2个)摘掉Timimg Belt。
组 装 时 规 定 的 Timimg Belt张 力 ， 利 用
Motor上的剩余孔设置Timimg Belt张力。
]
Timimg Belt 替 换 后 , 请参 照
Bracket-Servo
[Timimg Belt
SM321
(N)
(Hz)
宽度调节 Motor Belt
35
252 ± 10%
U-505(Tension Gage)使用
Timing Belt
Tension
宽度调节同步化 Belt
16.5
18.5 ± 10%
U-505(Tension Gage)使用
张力检查器具使用
4. 组装为拆卸的倒序。

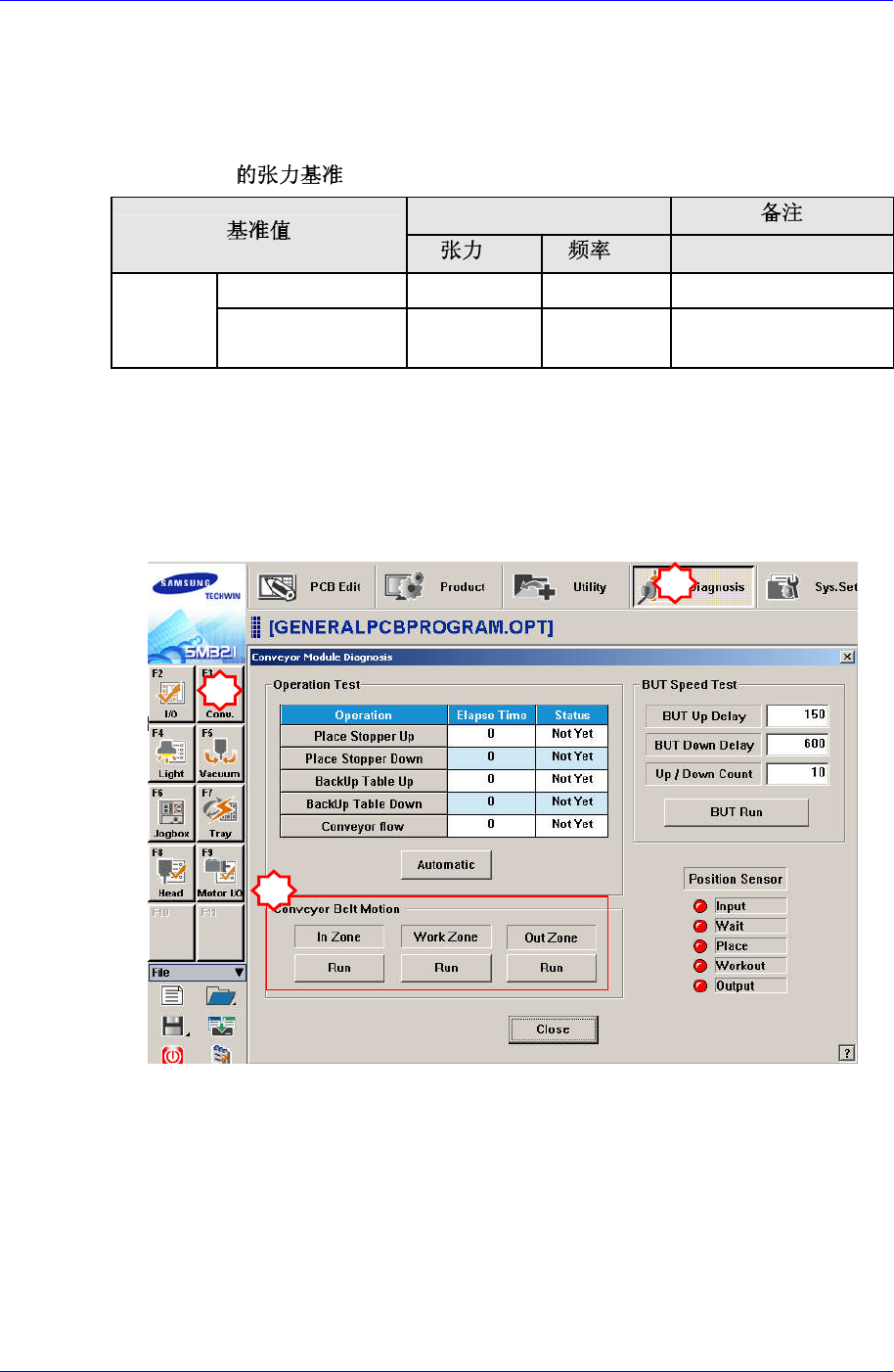

6. 为 确 认 是 否 正 常 工 作 ， 请 执 行 “Conveyor Module Diagnosis” 对 话 框 。 在
<Conveyor Belt Motions>领域中点击相应Zone的<Run>按钮确认皮带是否正常
工作。
5. 作业完成后打开设备前面的主开关启动PC。
5.5.2. AC 电动机 Timing Belt
皮带磨损
5.5.2.1. 必要工具
Tension Gage (U-505) or Push-Pull Gage
Calipers
1
2
3
5-28
Conveyor & BUT
5-29
T Wrench (其他提供工具) or Hex Wrench
5.5.2.2. AC 电动机 Timimg Belt 替换次序
1. 操作示教框X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 拧开固定螺丝(M4-4个)从Spline-S分离出电动机和AC Motor- Spacer，再拧开
Set Screw从电动机分离AC Motor- Spacer。
Main Switch 的关 闭
方向(逆时针方向)
