Samsung Component Plac er SM321 Service Manu al 固定螺丝 AC Motor- Spacer 4. 从 Motor-Pulley 分离出 Ti ming Belt 。如下图所示通过 Spline-S 从 Spline Pulley-S 方 向抽出 T iming Belt 。 T iming Belt Spline Pulley-S Spline-S 除去方向 固定螺丝 5-30
Conveyor & BUT
5-29
T Wrench (其他提供工具) or Hex Wrench
5.5.2.2. AC 电动机 Timimg Belt 替换次序

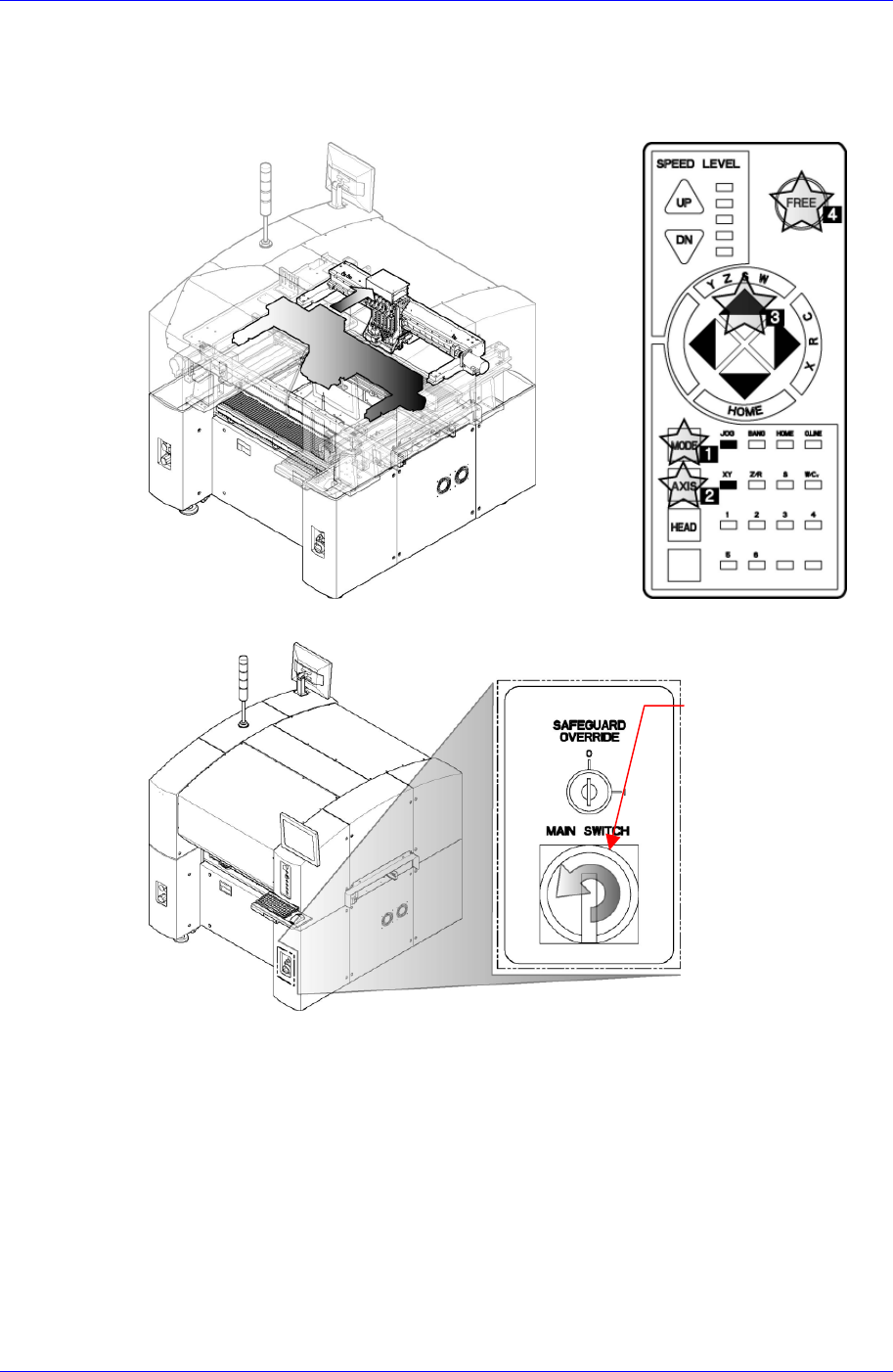

1. 操作示教框X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。

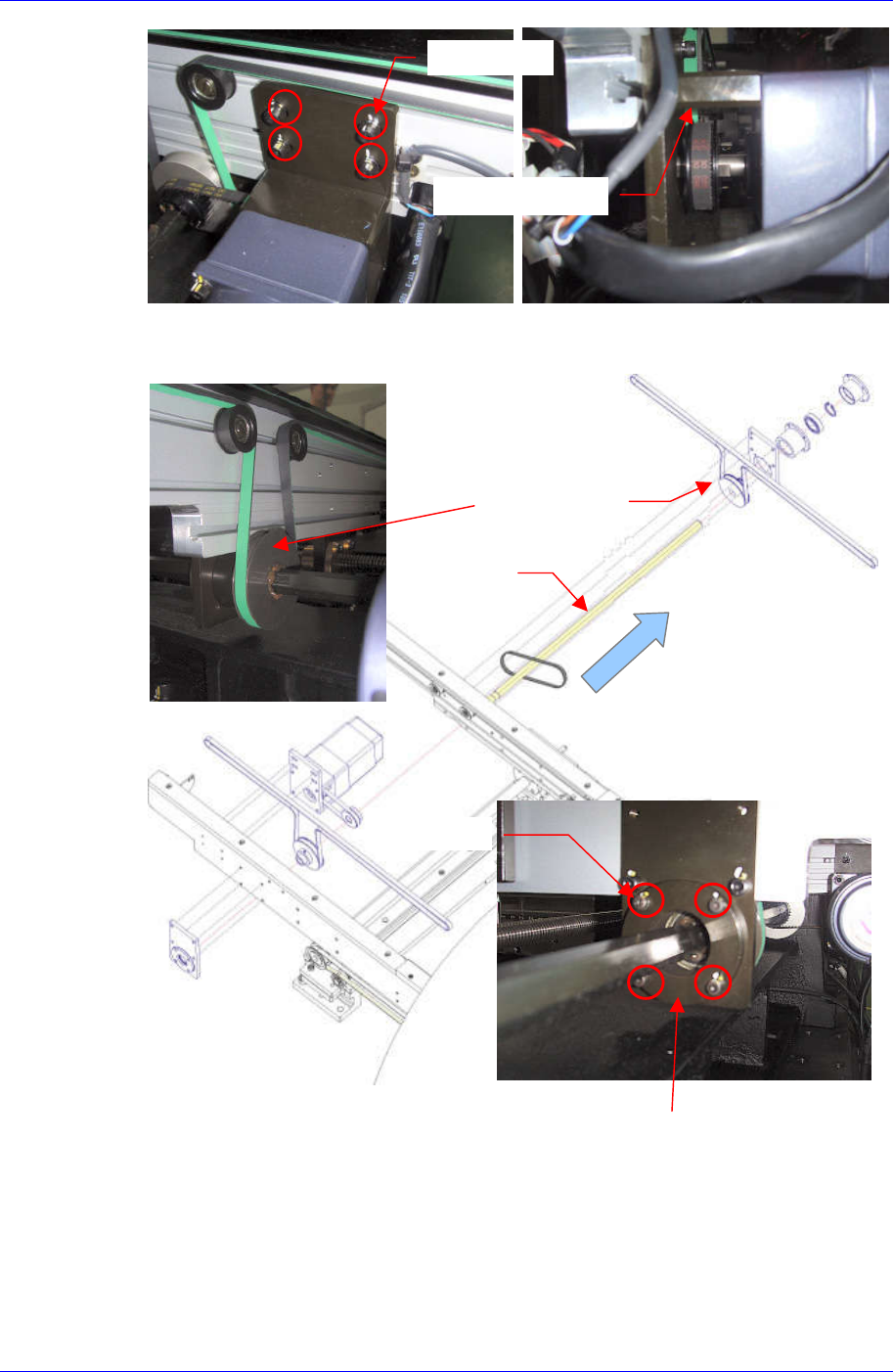

3. 拧开固定螺丝(M4-4个)从Spline-S分离出电动机和AC Motor- Spacer，再拧开
Set Screw从电动机分离AC Motor- Spacer。
Main Switch 的关 闭
方向(逆时针方向)
Samsung Component Placer SM321 Service Manual
固定螺丝
AC Motor- Spacer
4. 从Motor-Pulley分离出Timing Belt。如下图所示通过Spline-S从Spline Pulley-S方
向抽出Timing Belt。
Timing Belt
Spline Pulley-S
Spline-S
除去方向
固定螺丝
5-30
Conveyor & BUT
5-31

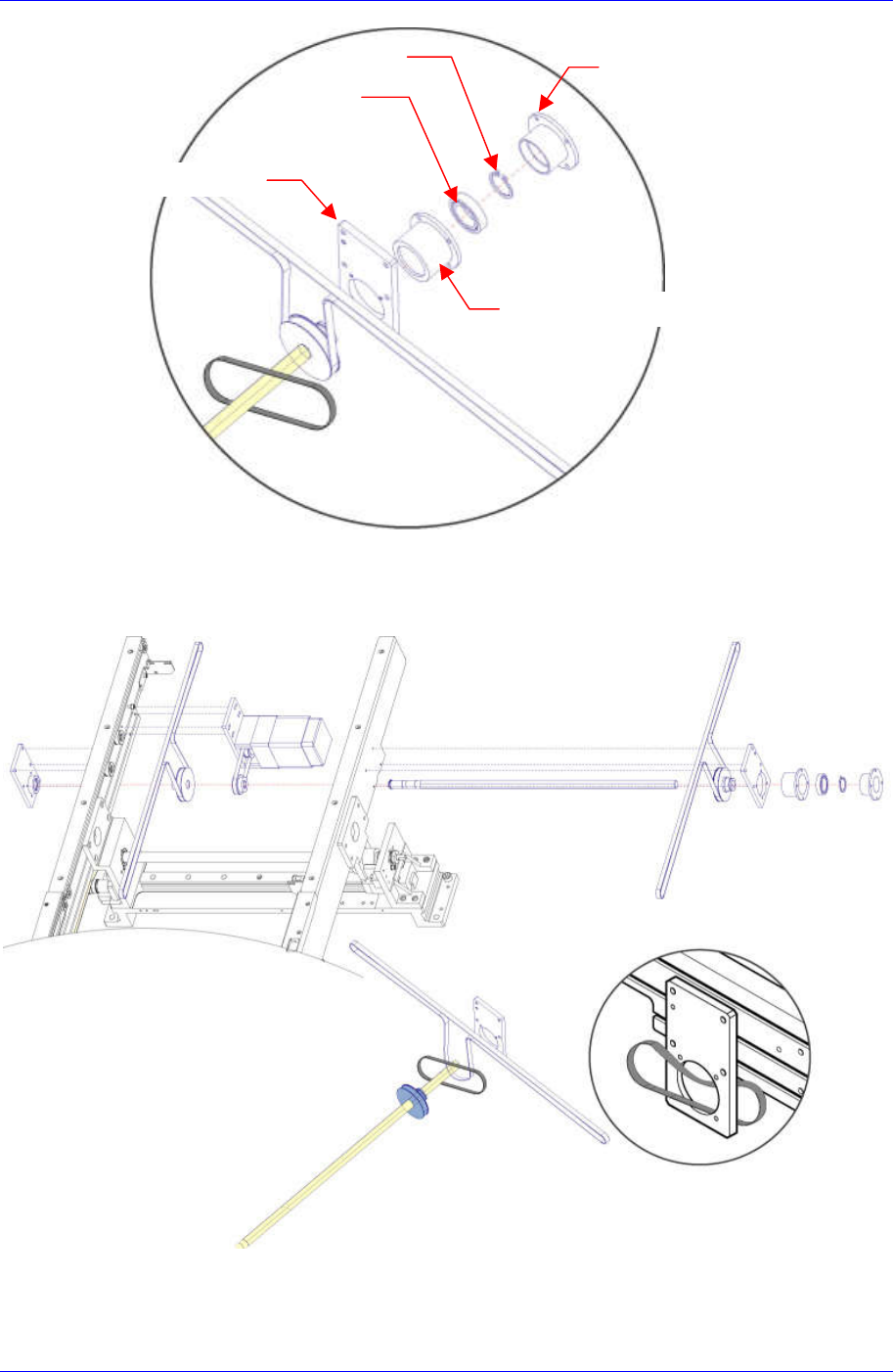

5. 拧开固定Bearing Nut SR的固定螺丝(M3-4个)，分离出Bearing Nut SR, C-Ring,
Bearing 还有Wait Pulley BKT SR。
6. 通过Wait Pulley BKT SR的孔(Hole)抽出Timing Belt后替换成新的。
组装为拆卸的倒序。请测定张力值后进行补正。 7.
Wait Pulley BKT S
R
Bearing Nut SR
C-Ring
Bearing
Bearing Housing SR
