Samsung Component Plac er SM321 Service Manu al 4. 请执行 “5.5.2.2 AC 电动机 Ti mimg Belt 替换次序 “ 的 No.7 ~ No.8 。 Idler Shaft PCB 移送 Belt 张力增加 PCB 移送 Belt 张力减少 Conveyor Frame 轨道 5-34
Conveyor & BUT
5-33
5.5.3. Entry/Work/Exit PCB 移送 Belt
皮带磨损
5.5.3.1. 必要工具
Tension gage
一字形(–)螺丝刀
T Wrench (其他提供工具) or Hex Wrench
5.5.3.2. Entry/Work/Exit Belt 替换次序

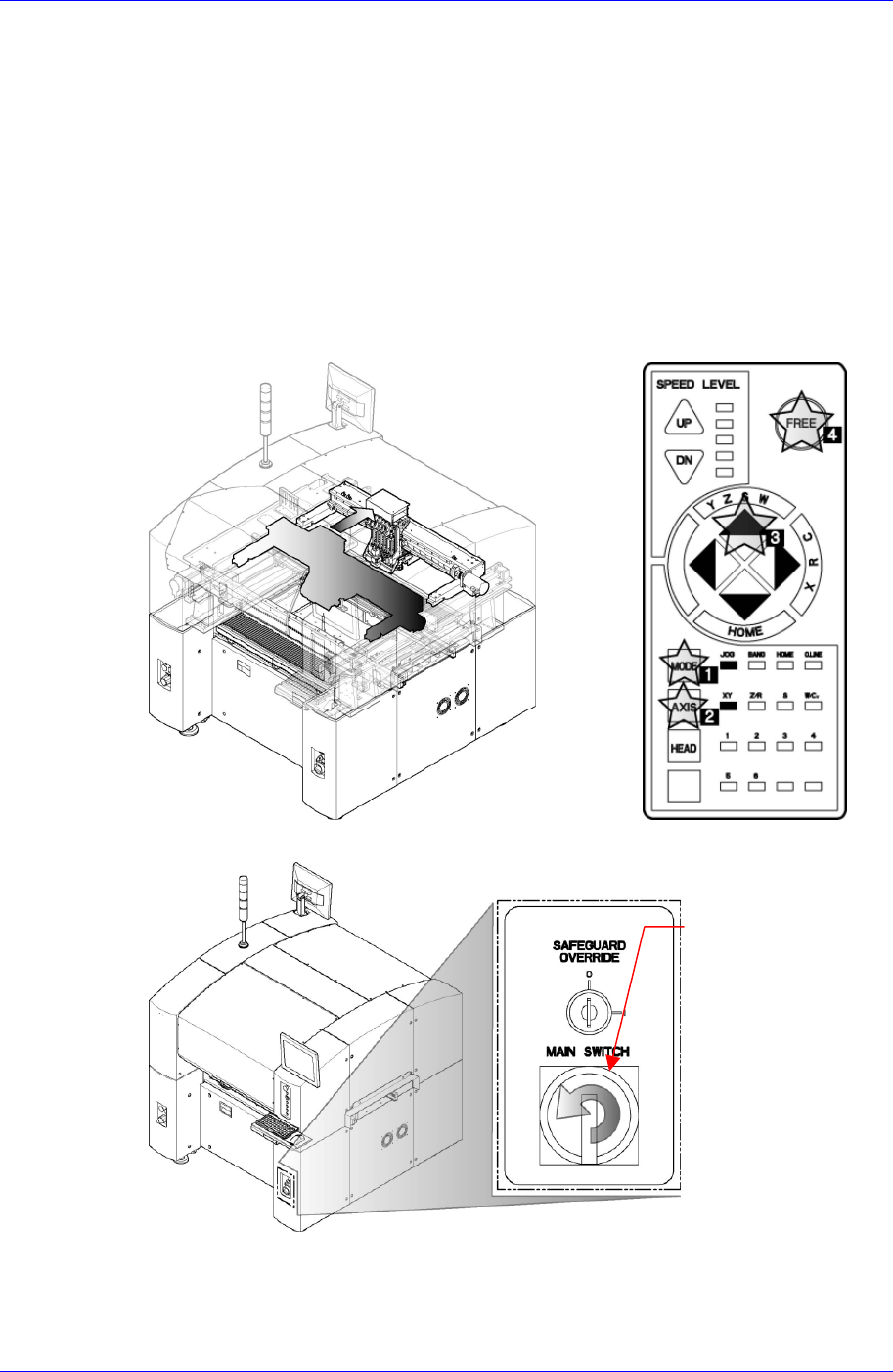

1. 操作示教框把X Frame移动到后面。
2. 正常关闭PC后关闭设备前面的Main Switch。
Main Switch 的关 闭
方向(逆时针方向)
利用螺丝刀调3. 整相应Belt的张力后，替换相应Belt。
着Conveyor Frame 轨道左Idler Shaft利用一字形(–)螺丝刀调小皮带张力后，沿
右移动调整张力。
Samsung Component Placer SM321 Service Manual
4. 请执行“5.5.2.2 AC 电动机Timimg Belt替换次序“的 No.7 ~ No.8。
Idler Shaft
PCB 移送 Belt 张力增加
PCB 移送Belt 张力减少
Conveyor Frame 轨道
5-34
Conveyor & BUT
5-35
5.6. Conveyor Motor
5.6.1. AC Motor
5.6.1.1. Entry Zone AC Motor
Set Screw
固定螺丝
Spline-S
Motor- Pulley
AC Motor- Spacer
