Samsung Component Placer SM321 Service Manual
5.6.1.2. Exit Zone AC Motor
Set Screw
固定螺丝
AC Motor- Spacer
Motor- Pulley
Spline-S
5-36
Conveyor & BUT
5-37
5.6.1.3. AC 电动机替换次序
1. 示教框把 rame移动到后面。 操作 X F
2. 正常关闭PC后关闭设备
请分离相3. 应的电动机电缆。
cer。
. 拧开Set Screw(M4-4个)，从电动机分离出AC Motor- Spacer。
6. 拧开相应Motor- Pulley的Set Screw(M4)，从电动机分离出Timing Belt和Motor-
Pulley。
7. 替换电动机后，按照拆卸的倒序进行组装。Motor- Pulley组装时请参照以下事
项。
4. 拧开固定螺丝(M4-4个)，从Spline-S分离出电动机和AC Motor- Spa
5
前面的Main Switch。
Main Switch 关闭 方
向(逆时针方向)
Samsung Component Placer SM321 Service Manual
5-38

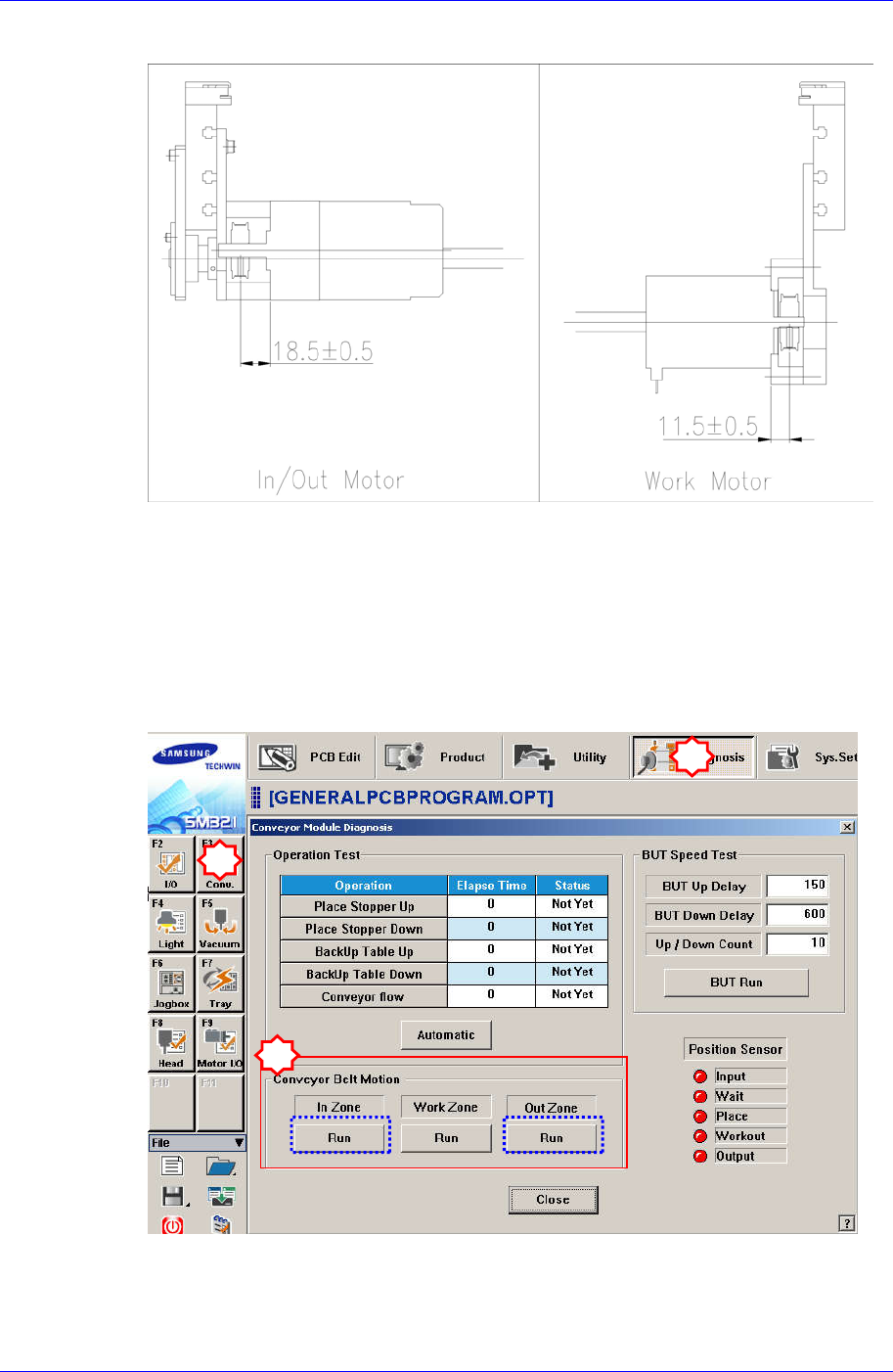

电动机和 Pulley的组装位置基准 – 电动机组装面到Pulley中心的距离
8. 组装后请参照“5.5.3 Entry/Work/Exit PCB 移送 Belt“的张力基准，测定Timing
Belt的张力，然后进行补正。
9. 完成作业，则打开设备前面的Main Switch启动PC。
10. 为 确 认 是 否 正 常 工 作 请 执 行 “Conveyor Module Diagnosis” 对 话 框 。 在
<Conveyor Belt Motions> 领域中点击相应Zone的 <Run>按钮，确认皮带是否
正常工作。.
1
2
3
