Samsung Component Plac er SM321 Service Manu al 5.6.3. Conveyor S tep Motor 替换次序 1. 请参照 “ 5.6.1.3 AC “ 同样地替 换电动机。 2. 替换电动计时 , 请注意以下事项。 电动机和 Pulley 组装位置基准 – 电 动机组装面到 Pulley 中心的距离 组装位置 5-40
Conveyor & BUT
5-39
5.6.2. 宽度调节用 Motor 替换次序
1. 请参照“5.6.1.3 AC “同样地替换电动机。
2. 替换电动机时，请注意以下事项。
组装时请把Pulley和电动机Sha
ft末端保持一致。
电动机电缆拉到下方后用连接
电缆固定。
固定螺丝
Samsung Component Placer SM321 Service Manual
5.6.3. Conveyor Step Motor 替换次序
1. 请参照“5.6.1.3 AC “同样地替换电动机。
2. 替换电动计时, 请注意以下事项。
电动机和Pulley组装位置基准 – 电动机组装面到Pulley中心的距离
组装位置
5-40
Conveyor & BUT
5-41

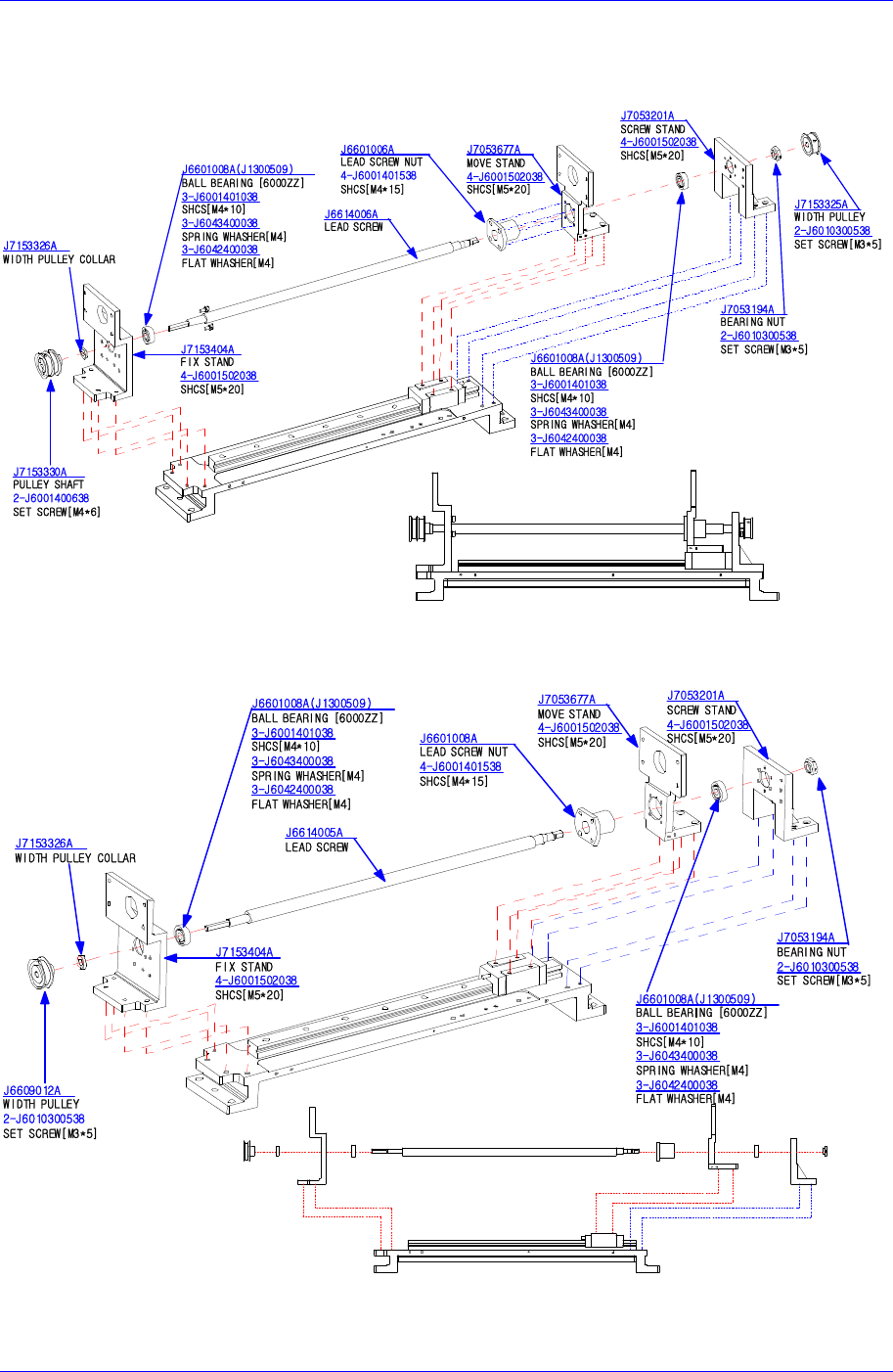

5.7. Conveyor Rail
5.7.1. Rail Left Ass’y
5.7.2. Rail Right Ass’y
