Conveyor & BUT 5-41 5.7. Conveyor R ail 5.7.1. Rail Left Ass ’ y 5.7.2. Rail Right Ass’y
Samsung Component Placer SM321 Service Manual
5.6.3. Conveyor Step Motor 替换次序
1. 请参照“5.6.1.3 AC “同样地替换电动机。
2. 替换电动计时, 请注意以下事项。
电动机和Pulley组装位置基准 – 电动机组装面到Pulley中心的距离
组装位置
5-40
Conveyor & BUT
5-41
5.7. Conveyor Rail
5.7.1. Rail Left Ass’y
5.7.2. Rail Right Ass’y
Samsung Component Placer SM321 Service Manual

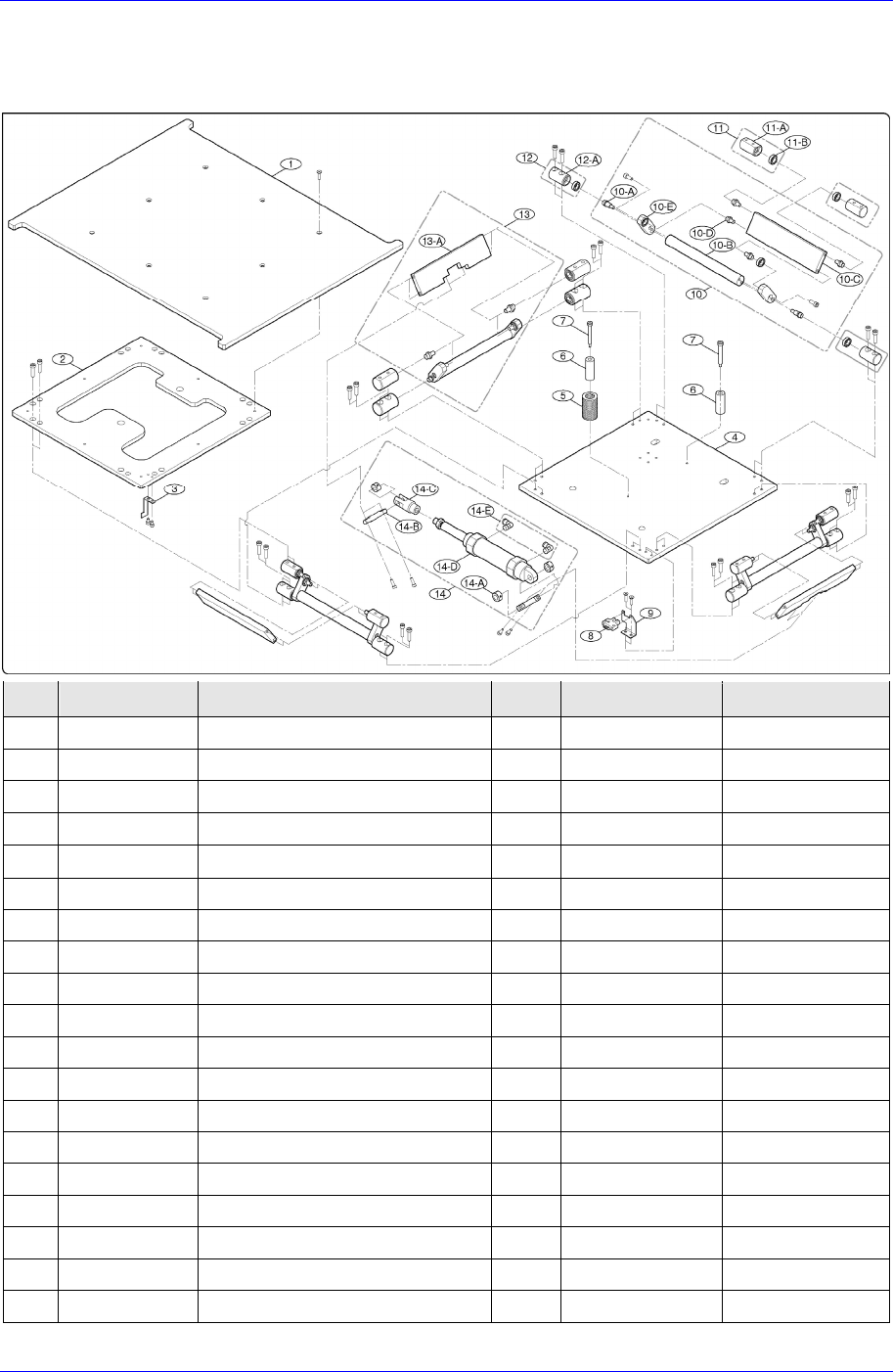

5.8. Ba
5.8.1.
ck Up Table
所需材料
NO. PART NO. PART NAME Q’TY TYPE REMARK
1 J7053801A BACK UP PLATE 1 J7053801A
2 J7053799A UPPER PLATE 1 J7053799A
3 J7053803A UP SENSOR DOG 1 J7053803A
4 J7053800A LOWER PLATE 1 J7053800A
5 J6107047A SPRING 1 SWU26-70
6 J6308003A URETHAN CUSHION 2 AXNSK15-40
7 J6015064000 SHOULDER SCREW 2 MSB6-40
8 J3212002A SENSOR 1 EE-SX670A
9 J7053802A UP SENSOR BRACKET 1 J7053802A
10 J90531003A DRIVING_LINK_ASSY 2 J90531003A
10-A J7053793A LOWER LINK PIN 8 J7053793A
4
UPPER FREE LINK 2 J7153418A
537 2A UPPER LINK PIN 16
LINK_END_ASSY
531007A UPPER_BEARING_ASSY 8 J90531007A
010 5A BEARING 24 688ZZ
10-B J7053796A LOWER LINK SHAFT J7053796A
10-C J7153418A
10-D J70 9 J7053792A
10-E J90531008A 8 J90531008A
11 J90
11-A J7053791A UPPER BEARING HOLDER 8 J7053791A
11-B J66 0
12 J90531006A LOWER_BEARING_ASSY 8 J90531006A
5-42
