Conveyor & BUT 5-45 空气管 5. 拧开气缸固 定到 Upper driving link 的固定螺丝 (M4-4 个 ) 替换 cylinder module 。此 时请勿除去 Upper Plate 。 Upper driving lin k
Samsung Component Placer SM321 Service Manual
5-44

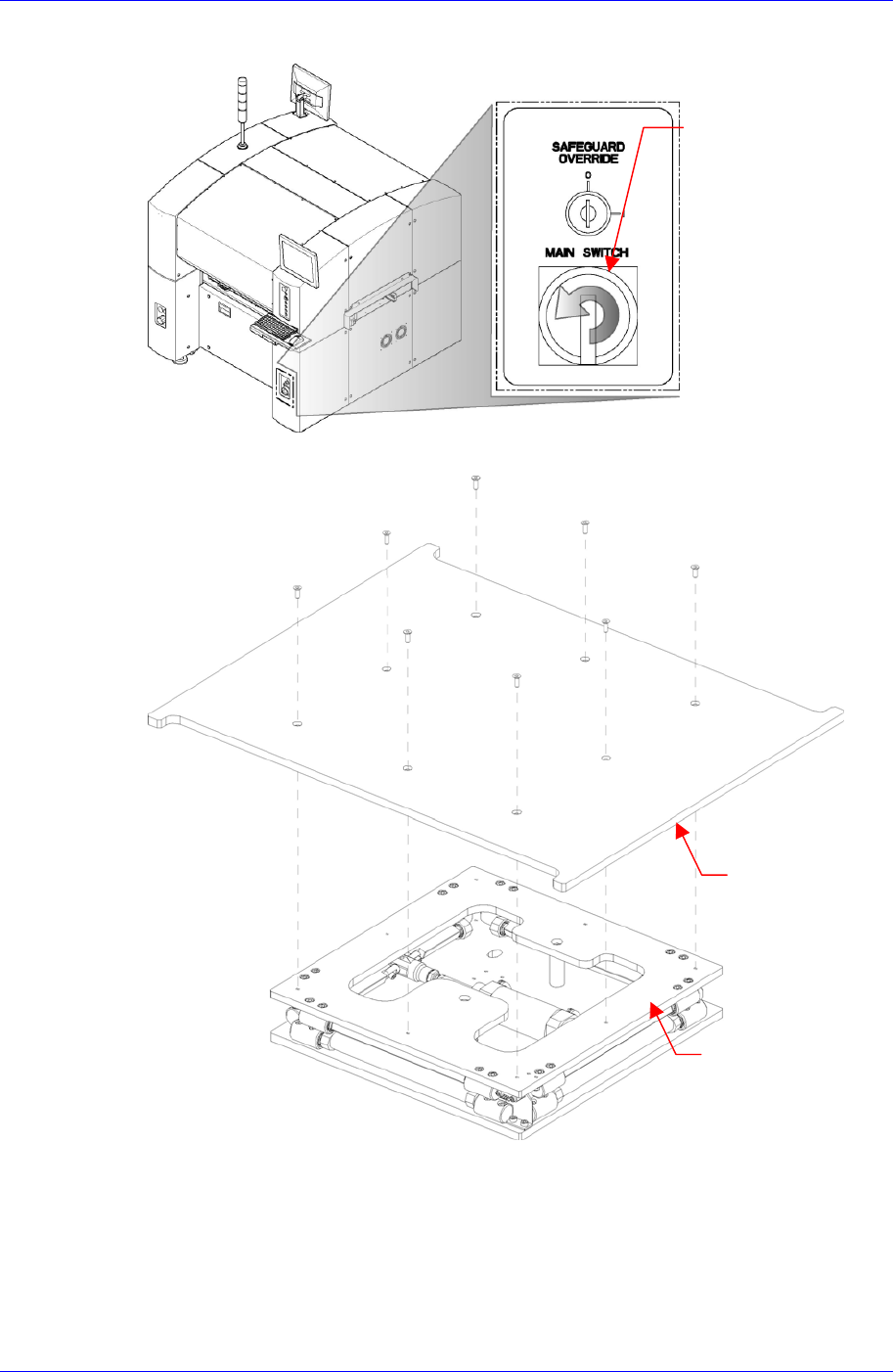

2. 正常关闭PC后关闭设备前面的Main Switch。
3. Back Up Plate时请除去以下固定螺丝(M4-8个)。
4. 请除去连接在气缸接头的空气管。
Main Switch 关闭方
向 (逆时针方向)
Back Up Plate
Upper Plate
Conveyor & BUT
5-45
空气管
5. 拧开气缸固定到Upper driving link的固定螺丝(M4-4个)替换cylinder module。此
时请勿除去Upper Plate。
Upper driving lin
k
Samsung Component Placer SM321 Service Manual
6. 替换时尽量把cylinder module紧贴到Upper driving link。.
7. 首先固定Cylinder Body 的两个Ring Fixer后，Cylinder Joint部Ring Fixer的Set
Screw(M4-2个)稍微拧松一些。
8. 用手按Upper Plate，气缸工作时请确认是否发生卡住现象。如果不发生卡住现
象，则拧紧Set Screw。拧紧Ring Fixer的Set Screw时请勿施加力度，请紧贴到
Cylinder Joint进行组装。
9. 在Cylinder Joint Pin和Ring Fixer之间涂足量的润滑脂，为了使之充分吸收润滑
脂，反复用手按Upper Plate。
润滑脂: Super Lube (Synco Chemical Corp.)
10. 气缸接头上连接空气管，利用固定螺丝连接Back Up Plate。
11. 完成作业，则打开设备前面的Main Switch启动PC。
12. Back Up Table工作时确认Back Up Table正常工作与否。
13. 为确 认是否正常工作，请执 行“Conveyor Module Diagnosis” 对话框。点击
<BUT Run> 按钮确认是否正常工作。
Ring Fixer
Ring Fixe
r
Ring Fixe
r
Cylinde
r
Joint Pin
Cylinde
r
Joint Pin
Cylinde
r
Join
t
Cylinde
r
Bod
y
5-46
