Samsung Component Plac er SM321 Service Manu al 6. 替换时尽量把 cylinder module 紧贴到 Upper dr iving link 。 . 7. 首 先 固 定 Cylinder Body 的 两 个 Ri ng Fi xer 后 ， Cylinder Joi nt 部 Ring Fi xer 的 Set Screw(M4-2 个 ) 稍微拧松一 些。 8. 用 手按 Up…
Conveyor & BUT
5-45
空气管

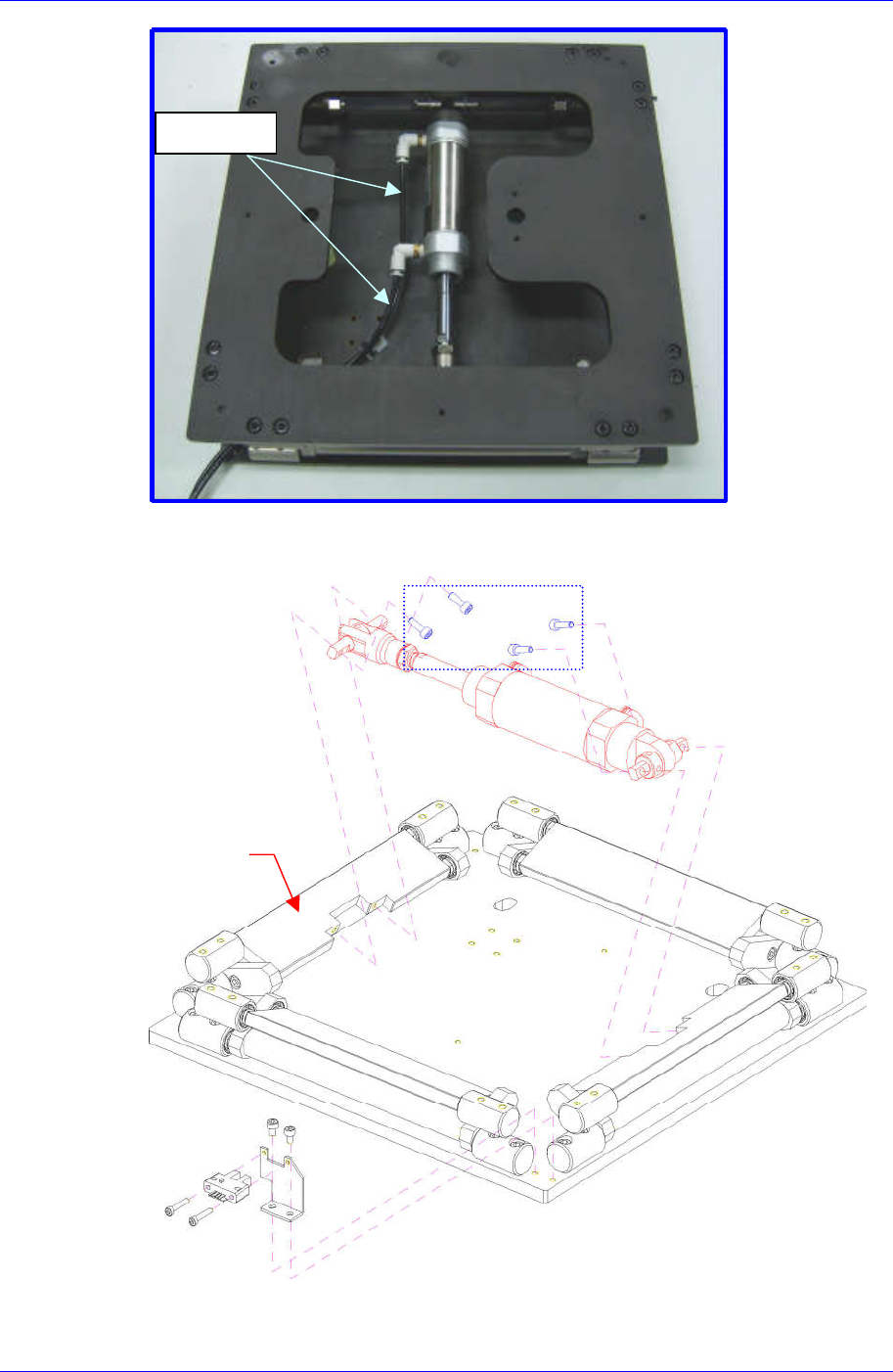

5. 拧开气缸固定到Upper driving link的固定螺丝(M4-4个)替换cylinder module。此
时请勿除去Upper Plate。
Upper driving lin
k
Samsung Component Placer SM321 Service Manual
6. 替换时尽量把cylinder module紧贴到Upper driving link。.

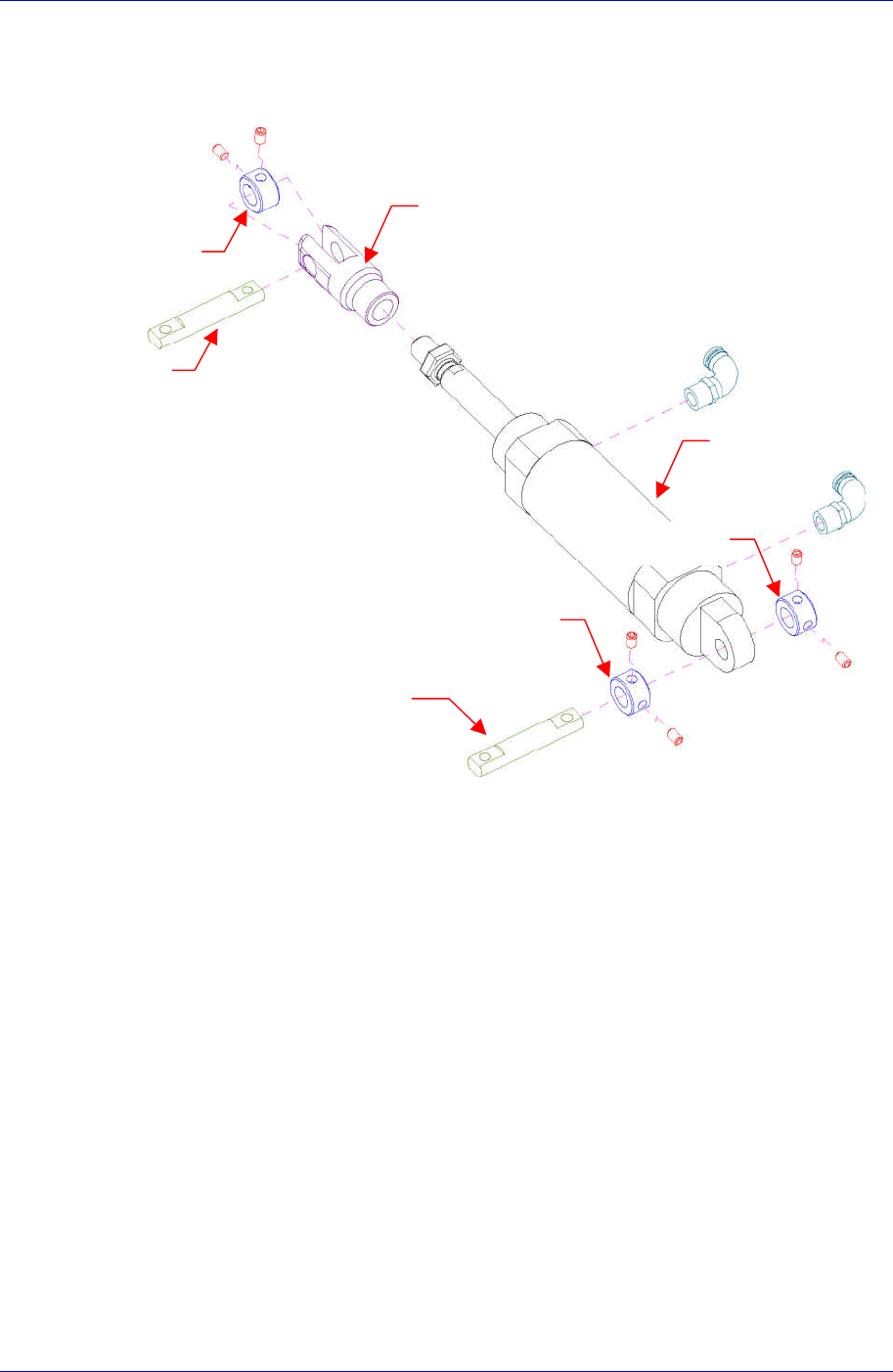

7. 首先固定Cylinder Body 的两个Ring Fixer后，Cylinder Joint部Ring Fixer的Set
Screw(M4-2个)稍微拧松一些。
8. 用手按Upper Plate，气缸工作时请确认是否发生卡住现象。如果不发生卡住现
象，则拧紧Set Screw。拧紧Ring Fixer的Set Screw时请勿施加力度，请紧贴到
Cylinder Joint进行组装。
9. 在Cylinder Joint Pin和Ring Fixer之间涂足量的润滑脂，为了使之充分吸收润滑
脂，反复用手按Upper Plate。
润滑脂: Super Lube (Synco Chemical Corp.)
10. 气缸接头上连接空气管，利用固定螺丝连接Back Up Plate。
11. 完成作业，则打开设备前面的Main Switch启动PC。
12. Back Up Table工作时确认Back Up Table正常工作与否。

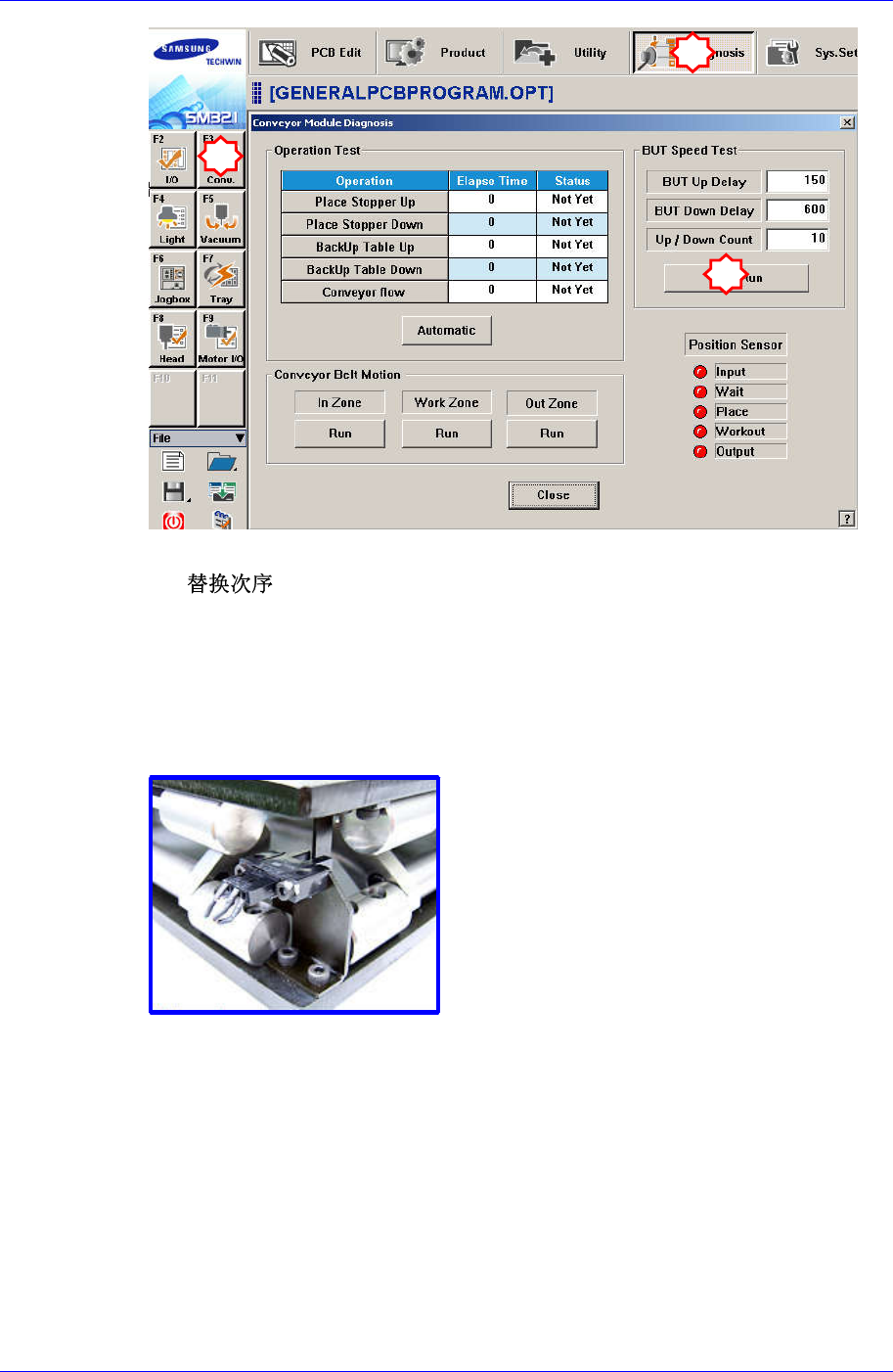

13. 为确 认是否正常工作，请执 行“Conveyor Module Diagnosis” 对话框。点击
<BUT Run> 按钮确认是否正常工作。
Ring Fixer
Ring Fixe
r
Ring Fixe
r
Cylinde
r
Joint Pin
Cylinde
r
Joint Pin
Cylinde
r
Join
t
Cylinde
r
Bod
y
5-46
Conveyor & BUT
5-47
Sensor
1. 请执行Air Cylinder替换次序的No. 1~No. 3。
2. 请分离传感器电缆的连接器。
3. 请除去传感器固定到传感器 Bracket的固定螺丝，替换成新的传感器。
4. 按照拆卸的倒序进行组装。把传感器固定到Bracket时，使之与Upper Plate侧面
平行。
5. 作业完成，请打开设备前面的Main Switch启动PC。
6. Back Up Table工作时请确认传感器是否正常工作。
1
2
3
