Samsung Component Plac er SM321 Service Manu al 5.8.5. Upper Plate 及 Lower Base S pring 底部 BASE 面为基准使用 BLOCK 贴紧后连接 , BOL T --> 虚线标示部为基准组装 UPPER PLA TE 5-48

Conveyor & BUT

5-47

Sensor

1. 请执行Air Cylinder替换次序的No. 1~No. 3。

2. 请分离传感器电缆的连接器。

3. 请除去传感器固定到传感器 Bracket的固定螺丝，替换成新的传感器。

4. 按照拆卸的倒序进行组装。把传感器固定到Bracket时，使之与Upper Plate侧面

平行。

5. 作业完成，请打开设备前面的Main Switch启动PC。

6. Back Up Table工作时请确认传感器是否正常工作。

Samsung Component Placer SM321 Service Manual

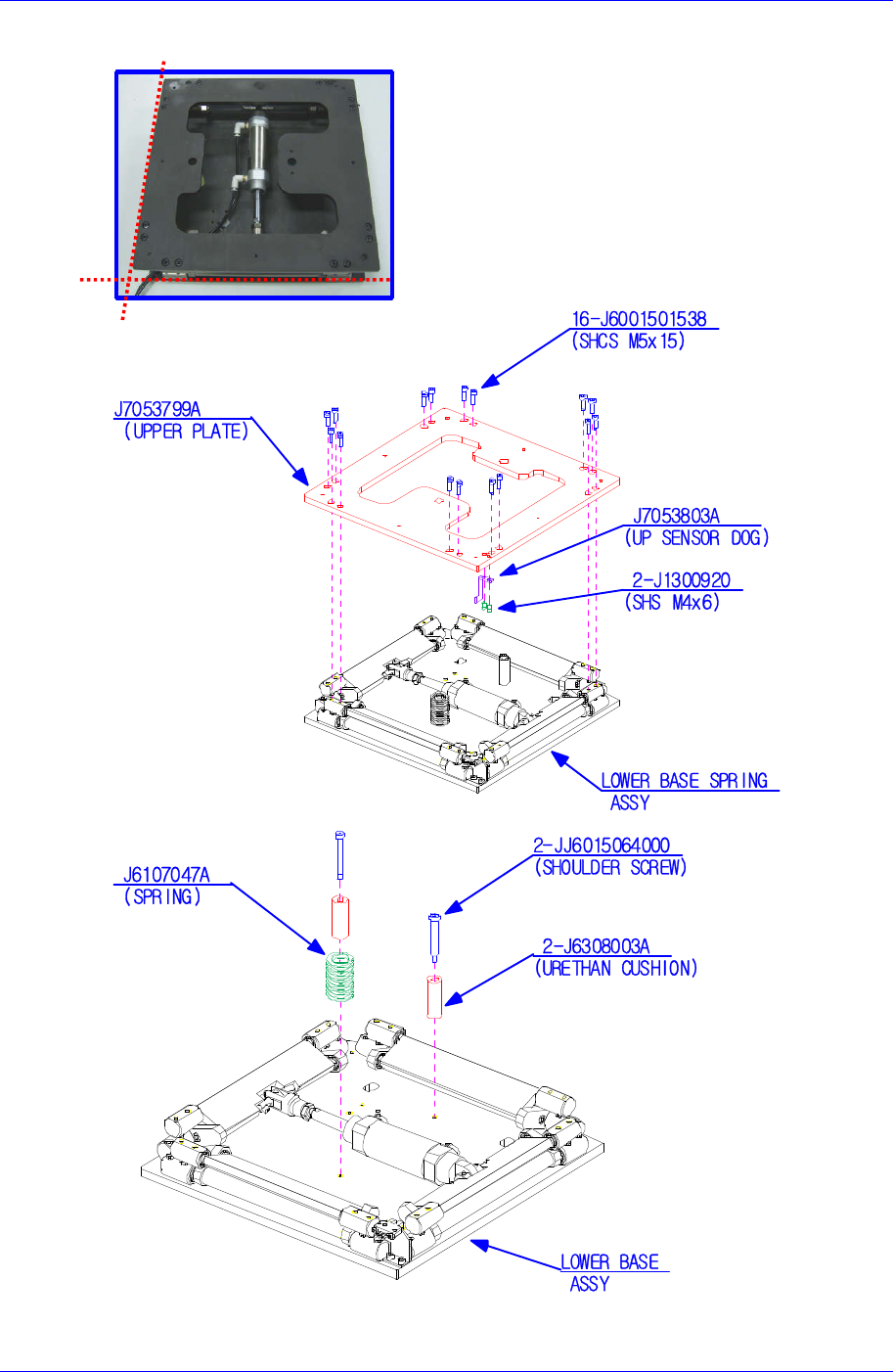

5.8.5. Upper Plate 及 Lower Base Spring

底部 BASE面为基准使用BLOCK 贴紧后连接,

BOLT

--> 虚线标示部为基准组装 UPPER PLATE

5-48

X-Y Frame

6-1

第6章.  X-Y Frame

6.1. X-Y Frame

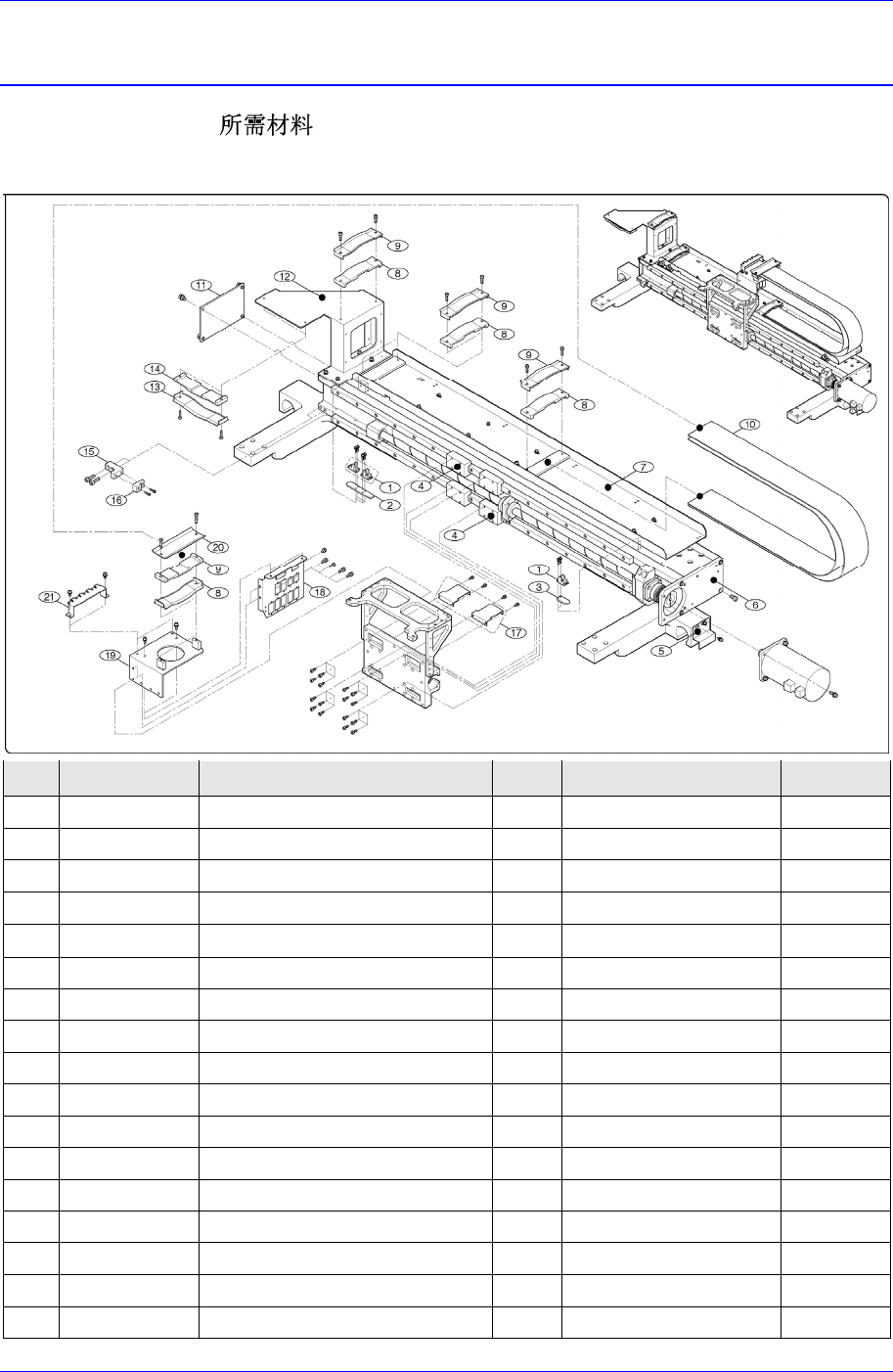

6.1.1. X-Frame Ass’y

NO. PART NO. PART NAME Q’TY TYPE REMARK

1 J3212022A PHOTO SENSOR 3 EE-SX674 

2 J7054139A SENSOR PLATE 2 1 J7054139A 

3 J7054137A SENSOR PLATE 4 1 J7054137A 

4 J66070076B LM GUIDE 2 SSR15XW2UUC1+940LHY-II 

5 J7054251A Y SENSOR DOG 1 J7054251A 

6 J7154256A END BRACKET-X 1 J7154256A 

7 J7154261B GUIDE CABLE CHAIN-X 1 J7154261B 

8 J7354023A CABLE CUSHION X 4 J7354023A 

9 J7054255A CUSHION BRACKET X 4 J7054255A 

10 J7254016D INNER GUIDE-MAT 2 J7254016D 

11 J7154095A END PLATE-X 1 J7154095A 

12 J7054247A BRACKET CABLE CHAIN-Y 1 J7054247A 

13 J7054256A CUSHION BRACKET Y 2 J7054256A 

14 J7354024A CABLE CUSHION Y 2 J7354024A 

15 J7154259A BRACKET CUSHION -X 1 J7154259A 

16 J7354021A CUSHION-X 1 J7354021A 

17 J7054246B SENSOR DOG-X 2 J7054246B 
