Samsung Component Plac 6-16 er SM321 Service Manu al 5. 请分离 Screw 。 ( 顺着电动机组装方向分离。 ) 为了维持组装精密度 ，请勿分离组装在 X-Fram e 的 Bearing S upport2-X 和 Bearing Bracket-X 。 6. Ball Screw 替换后 , 按照拆卸的倒序 组装 Ball Screw 。 组 装 时 请 使 用 T o r q…

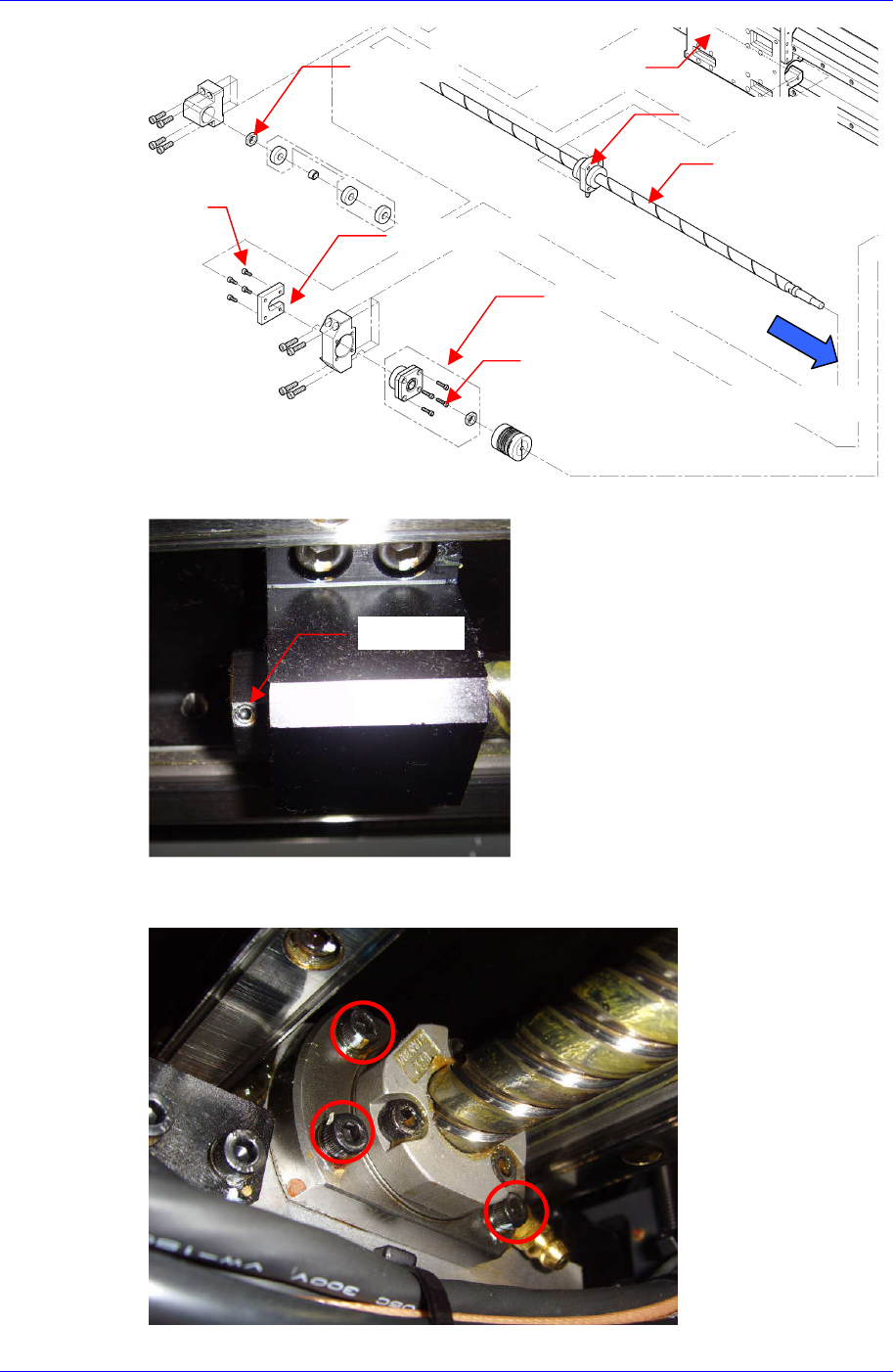

X-Y Frame
Screw。 3. Lock Nut时请除去Lock Nut的 Set
定螺丝(M3-4个)，从Head Base分离出4. 拧开Ball Screw固定在Head Base的固 Ball
Screw Nut。
Support Unit
Cushion-X
固定螺丝(A)
固定螺丝(B)
Lock Nut
Ball Screw 分离方向
Ball Screw Nut
Head Base
Set Screw
Screw
6-15
Samsung Component Plac
6-16
er SM321 Service Manual
5. 请分离Screw。 (顺着电动机组装方向分离。)
为了维持组装精密度，请勿分离组装在X-Frame的Bearing S
upport2-X和Bearing Bracket-X。
6. Ball Screw 替换后, 按照拆卸的倒序组装Ball Screw。
组装时请使用Torque Wrench，遵循组装部位的规定Torqu
e。不遵循规定值进行组装时，严重影响到设备贴装程度。
7. Head Base置于X轴中央，利用Ball Screw的固定螺丝(M3-4个)，把Ball Screw固
定到Head Base。此时，用Dial Gage确认X轴L/M顶面和Ball Screw Nut的平行度
是否达到0.02mm。
X-Axis L/M Bolck上固定Dial Gage，顺着L/M 测定平行度
进行调整。
8. 请组装Support Unit和Lock Nut。
9. 请组装Coupling和X轴电动机。
10. 作业完成后打开设备前面的Main Switch，启动PC。
11. 请执行X,Y Limit Search。
12. 同样地执行电动机替换次序No.8~No.10。
X-Y Frame
6.3. Y-Axis Frame
6.3.1. Motor & Ball Screw 代表替换事例
电动机工作不良
滚珠丝杠磨损
6.3.1.1. 必要工具
Dial Gage
Torque Wrench
T Wrench (其他提供工具) or Hex Wrench

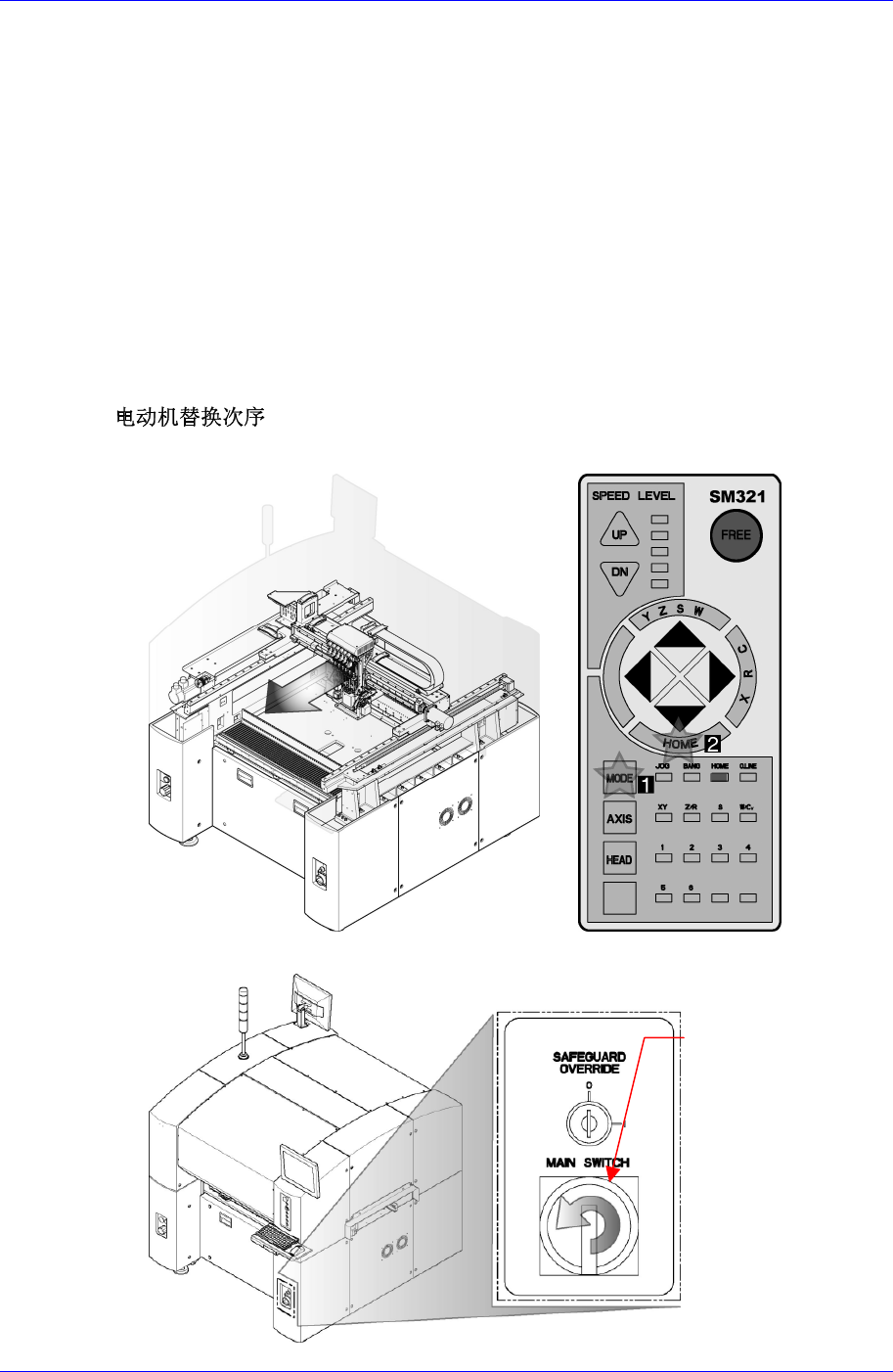

6.3.1.2. Motor & Ball Screw 替换次序
1. 操作示教框，执行设备初始化(Homing)。
Main Switch。 2. 正常关闭PC后，关闭设备前面的
Main Switch 关闭 方
向(逆时针方向)
