X-Y Fr ame 6-19 [Y1 轴电动机替换时除去 ] [Y1 轴电动机替换时除去 ] 4. 从 Y 轴电动机 分离出电动机电源及放 大机电缆连接器。 5. 请 除 去连 接 Y 轴 电 动 机 和 滚 珠 丝 杠的 联 接器 Set Screw(M4) 。 但 ， 只 替换 Y 轴 电 动机时，只除 去离电 动机近的 Set Screw ，只替 换滚珠 丝杠时，只 除去离滚珠 丝 除 去 固 定 螺丝 Y 1 轴 电 动 机 …
Samsung Component Plac
6-18
er SM321 Service Manual

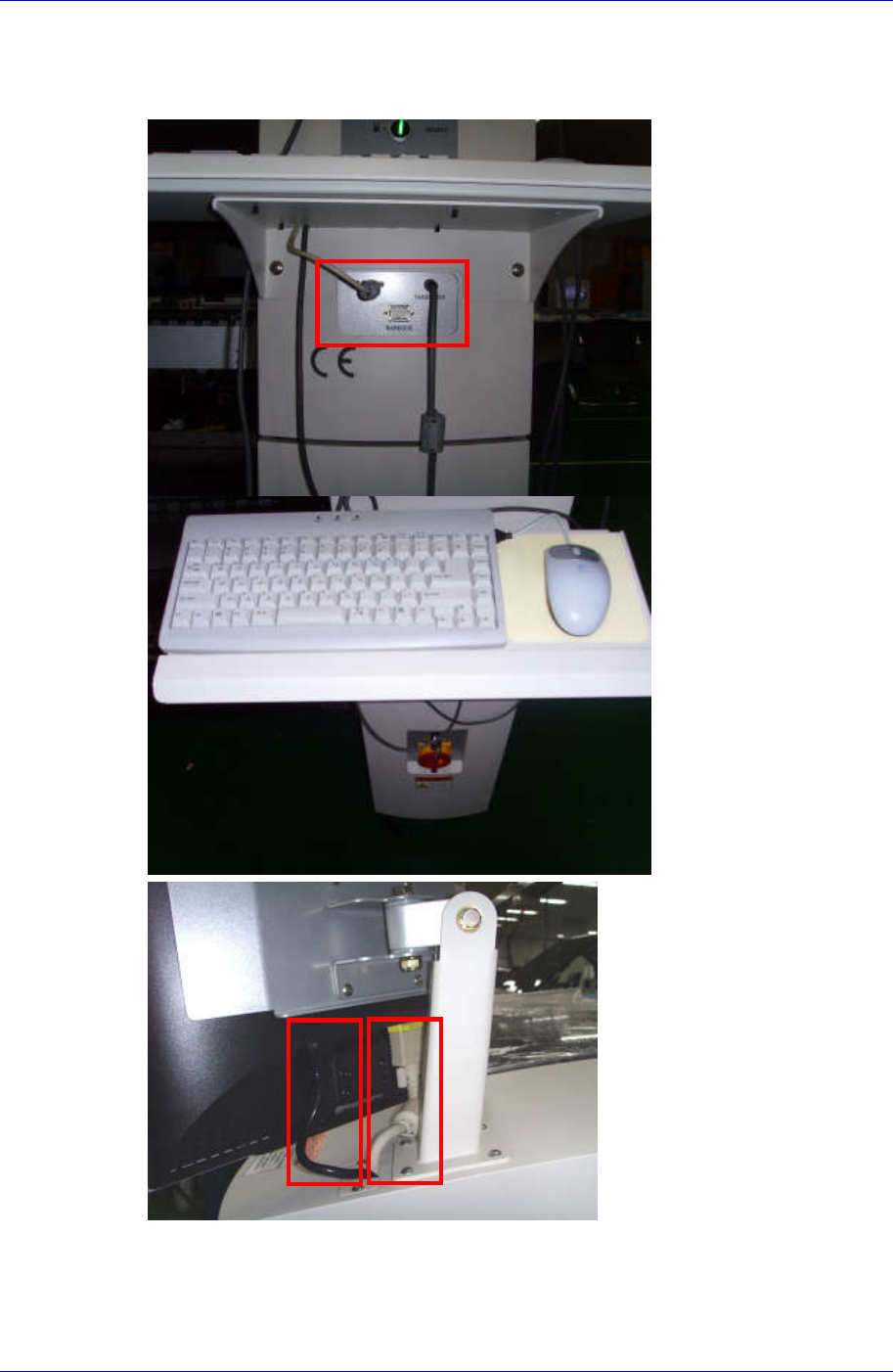

3. 为了分离设备前面基准右侧上端Cover，首先分离示教框和前面键盘电缆，然
后分离前面LCD显示屏电源及影像电缆。利用十字形(+)螺丝刀拧开固定盖的4
个固定螺丝。另外，拧开固定门传感器托架的2个固定螺丝。
X-Y Frame
6-19

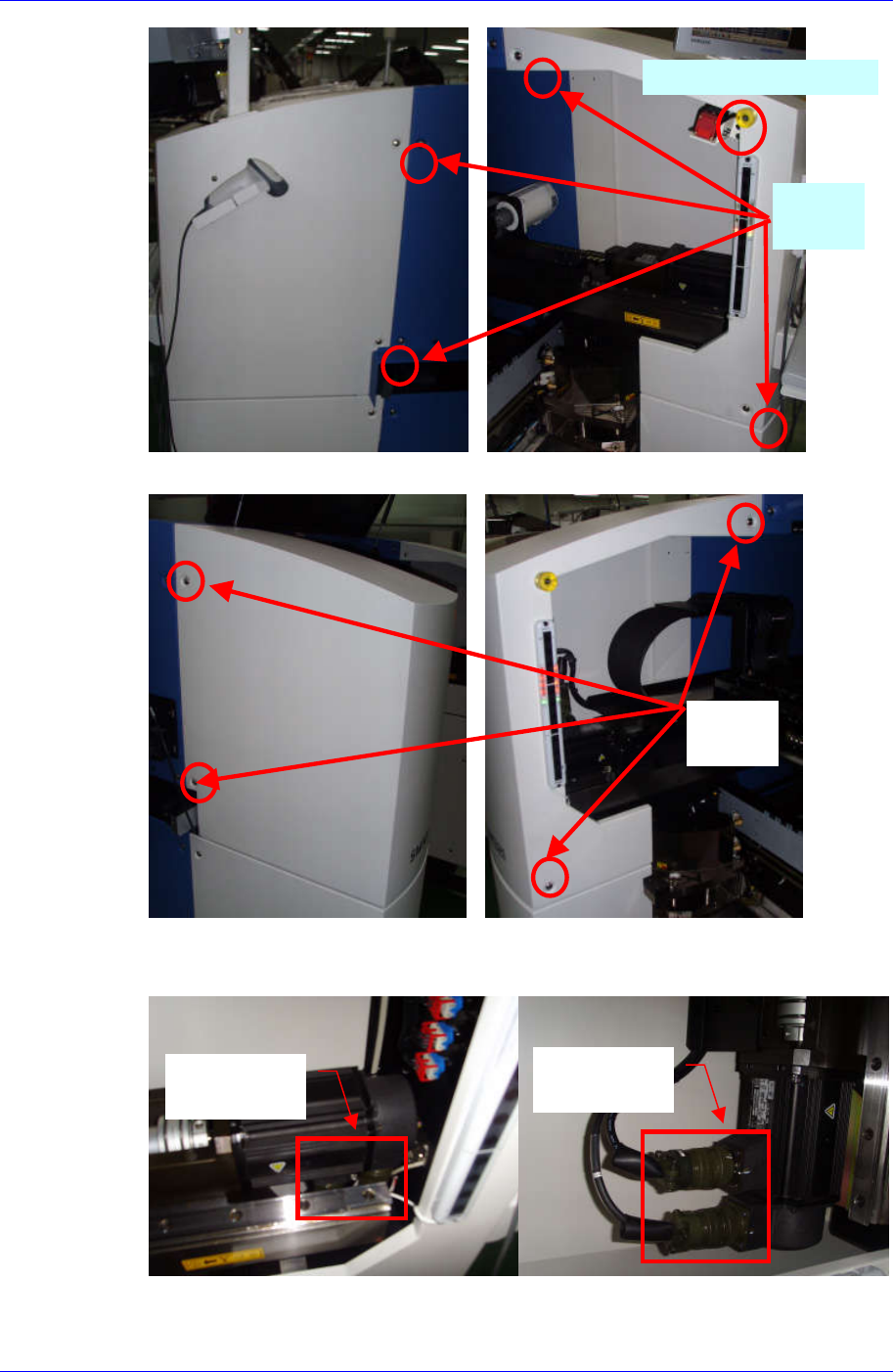

[Y1 轴电动机替换时除去]
[Y1轴电动机替换时除去]
4. 从Y轴电动机分离出电动机电源及放大机电缆连接器。
5. 请除去连接Y轴电动机和滚珠丝杠的联接器Set Screw(M4)。但，只替换Y轴电
动机时，只除去离电动机近的Set Screw，只替换滚珠丝杠时，只除去离滚珠丝
除去固定
螺丝
Y1轴电动机电
缆
Y2轴电动机电
缆
除去固定
螺丝
除去托架固定螺丝
Samsung Component Plac
6-20
er SM321 Service Manual
杠近的Set Screw。
Y Motor Bracket的固定螺丝(M5-4个)。 6. 请除去把电动机固定到
7. 请交换电动机。
8. 组装是拆卸的倒序。组装时, 请参照Coupling的Set Screw连接力矩进行连接。
电动机替换时
除去
滚珠丝杠替换
时除去
滚珠丝杠替换
时除去
电动机替换时
除去
Y1轴
Y2轴
固定螺丝
etY Motor Brack
电动机分离方向
