Samsung Component Placer SM321 Ser vice Manual 9-16 9.4.14. Head V acuum/Blow Sol. Cable (No. 20) 20 号 20号CABLE 底部 BRACKET 底部 BRACKET HD_SOL TWISTPAIRED线 位置 Y Frame Bracket Maker Hi rose Pin DF1B-2428SCF 连接器 DF1B-4ES…
Flat Cable
9-15

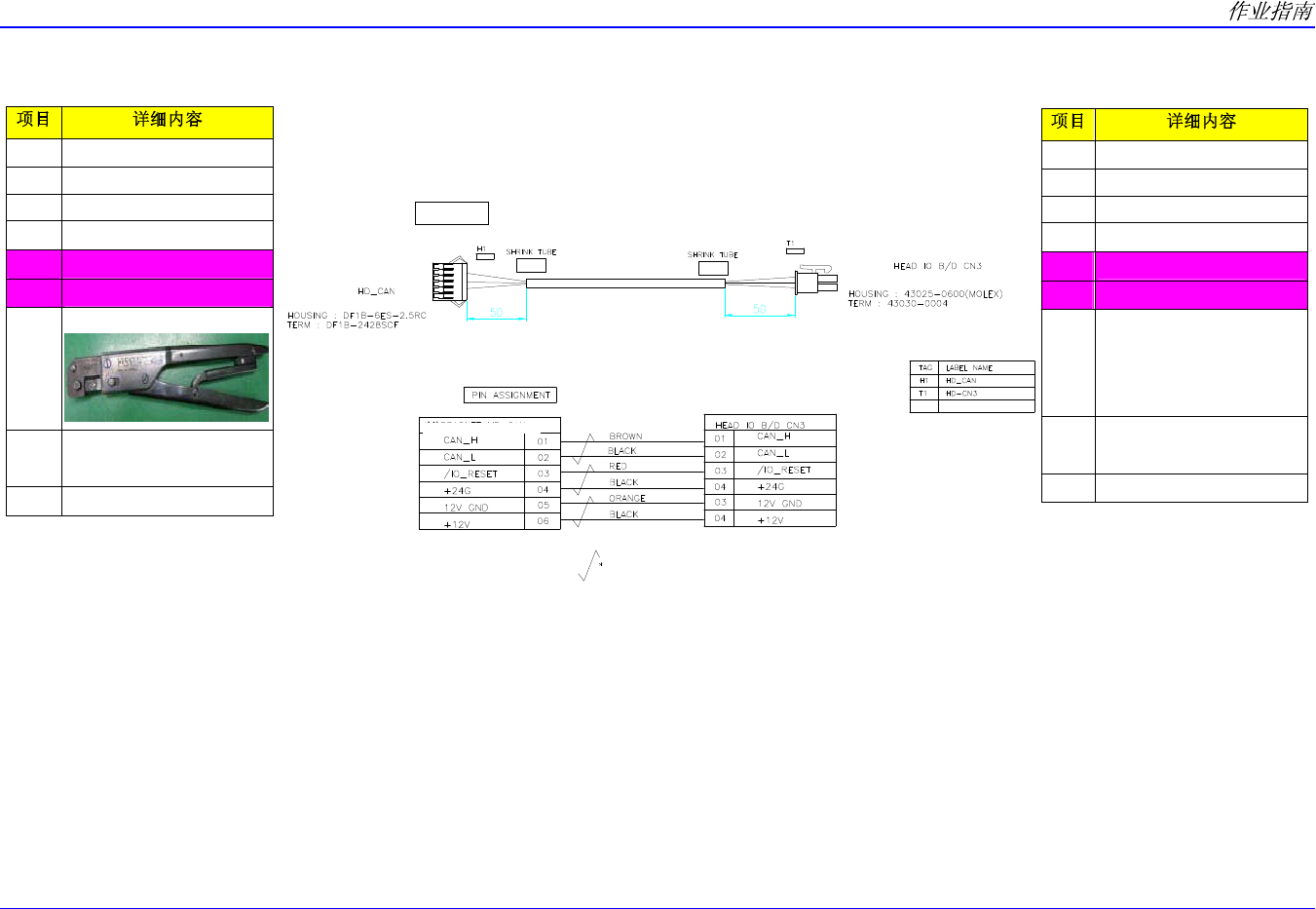

9.4.13. Head IO Board CAN Signal Cable (No. 19)
19号
19号CABLE
底部 BRACKET
底部 BRACKET HD_CAN
TWISTPAIRED线
位置
Y Frame Bracket
Maker Hirose
Pin DF1B-2428SCF
连接器
DF1B-6ES-2.5RC
购买处
Hirose Korea
价格
作业
工具
规格
-DF1B-TA2428SHC
工具
购买
供应处 : Hirose Korea
价格 :
其它 务必使用专用tool措施
位置
Head Bracket
Maker MOLEX
Pin 43030-0004
连接器
43025-0600
购买处
MOLEX Korea
价格
作业
工具
规格
工具
购买
供应处 : MOLEX Korea
价格 :
其它 务必使用专用tool措施
Samsung Component Placer SM321 Service Manual
9-16

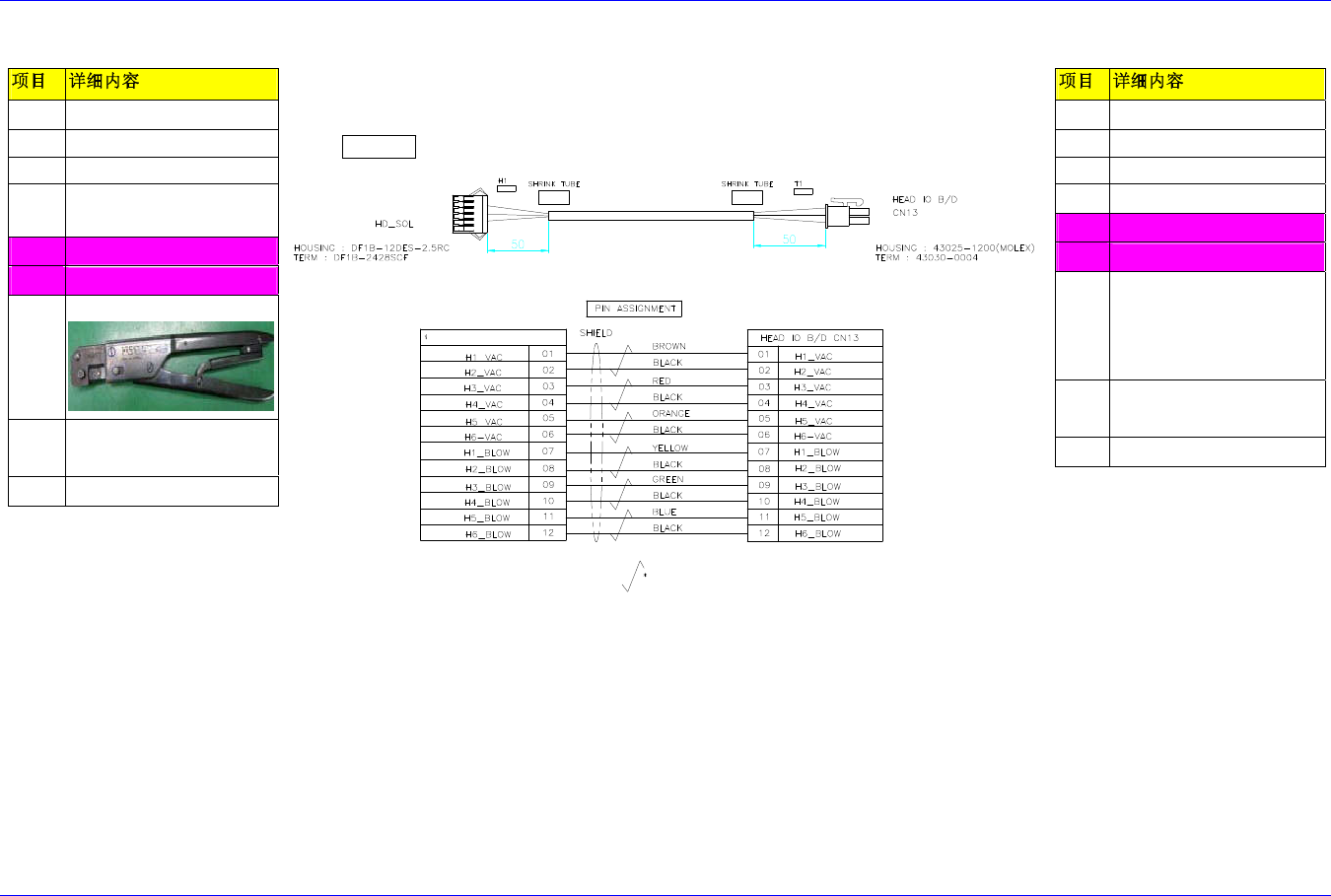

9.4.14. Head Vacuum/Blow Sol. Cable (No. 20)
20号
20号CABLE
底部 BRACKET
底部 BRACKET HD_SOL
TWISTPAIRED线
位置
Y Frame Bracket
Maker Hirose
Pin DF1B-2428SCF
连接器
DF1B-4ES-2.5RC
DF1B-10ES-2.5RC
购买处
Hirose Korea
价格
作业
工具
规格
-DF1B-TA2428SHC
工具
购买
供应处 : Hirose Korea
价格 :
其它 务必使用专用tool措施
位置
Head Bracket
Maker MOLEX
Pin 43030-0004
连接器
43025-1200
购买处
MOLEX Korea
价格
作业
工具
规格
工具
购买
供应处 : MOLEX Korea
价格 :
其它 务必使用专用tool措施
Air Ass’y
10-1
第10章. Air Ass’y
10.1.

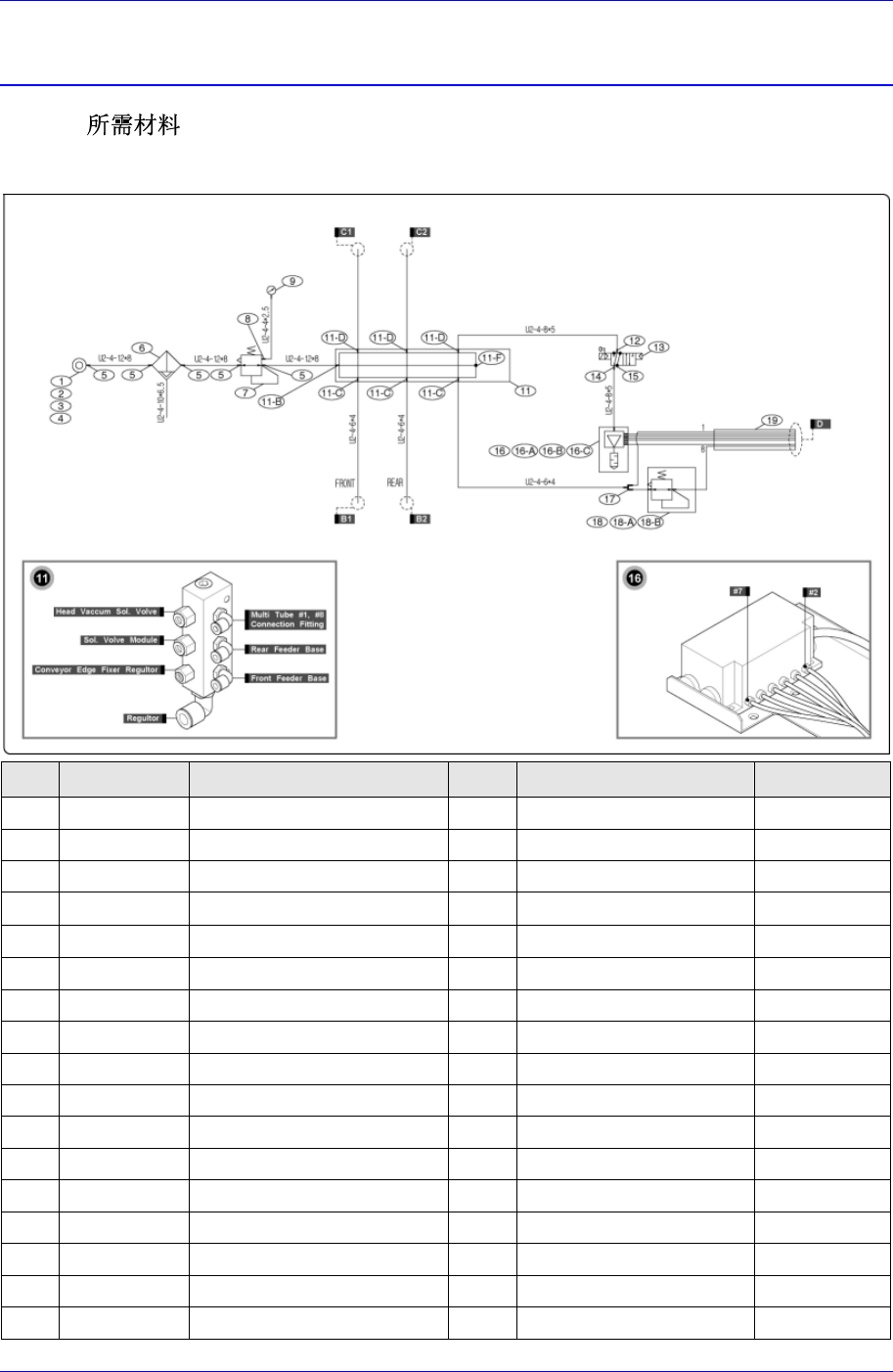

10.1.1. Air Ass’y (A)-Manifold&Vacuum Generator
NO. PART NO. PART NAME Q’TY TYPE REMARK
1 J7500010A COUPLER 1 J7500010A
2 J1300862 COUPLER (CORK) 1 CM24
3 J2101163 NIPPLE-QC 1 0131-611035
4 J2101164 NIPPLE-QC NUT 1 0131-611036
5 J1301187 ELBOW FITTING 5 KQ2L12/PL12-04
6 J6708016A AIR FILTER 1 AF40-04BC
7 J6709012A REGULATOR 1 TAR4000-04
8 J6711028A ELBOW FITTING 1 KQ2L04-01
9 J6711116A BULKHEAD UNION FITTING 1 KQ2E04-01S
10 J9080794A AIR INDICATOR CABLE ASS’Y 1 SM-CV026
11 J9058086A SM1 MANIFOLD ASS’Y 1 J9058086A
11-A J2100009 MANIFOLD 1 0131-611008
11-B J6711244A MALE ELBOW 1 KQ2L12-03
11-C J1301189 ELBOW FITTING 3 KQ2L06-02/PL6-02
11-D J1301339 STRAIGHT FITTING 1 KQ2H06-02/PC6-02
11-E J6711135A STRAIGHT FITTING 2 PC8-02
11-F J13 1 PT 3/8 01213 PLUG
