Electric Device 1 1-15 3. 请分离设备后面盖。 4. 请分离连接在 Noi se Filter 的电缆。 5. 分离不良 No ise Filter ，替换成新品。 6. 使用 Spring washer(M6) 组装电缆。 7. 组装时为拆卸的倒序 。 (Main Circ uit Breaker) N OISE FIL TER 和 HARNESS 连接时 SPRING W ASHER M6 使 用
Samsung Component Placer SM321 Service Manual
11-14

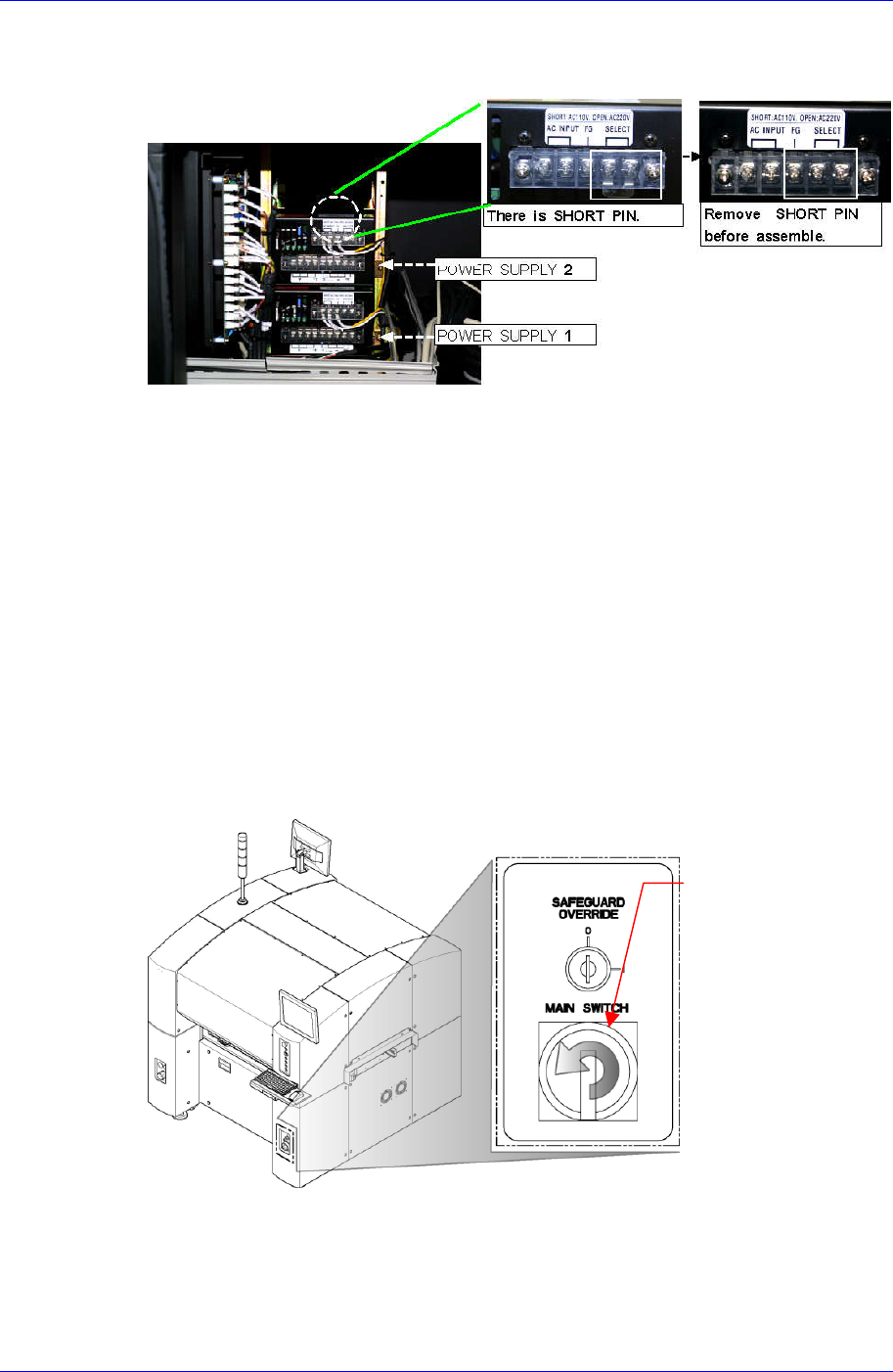

5. 除去不良 Power Supply替换成新品。
6. 除去Power Supply的Short pin进行替换。
7. 组装时为拆卸的倒序。
11.4.2. Noise Filter
设备发生严重漏电时
在超负载的机器自身因转换等原因频繁发生Noise时，即电压或电流波形不明显
、失真时
11.4.2.1. 必要工具
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
11.4.2.2. Noise Filter 替换次序
1. 正常关闭PC后关闭设备前面的Main Switch。

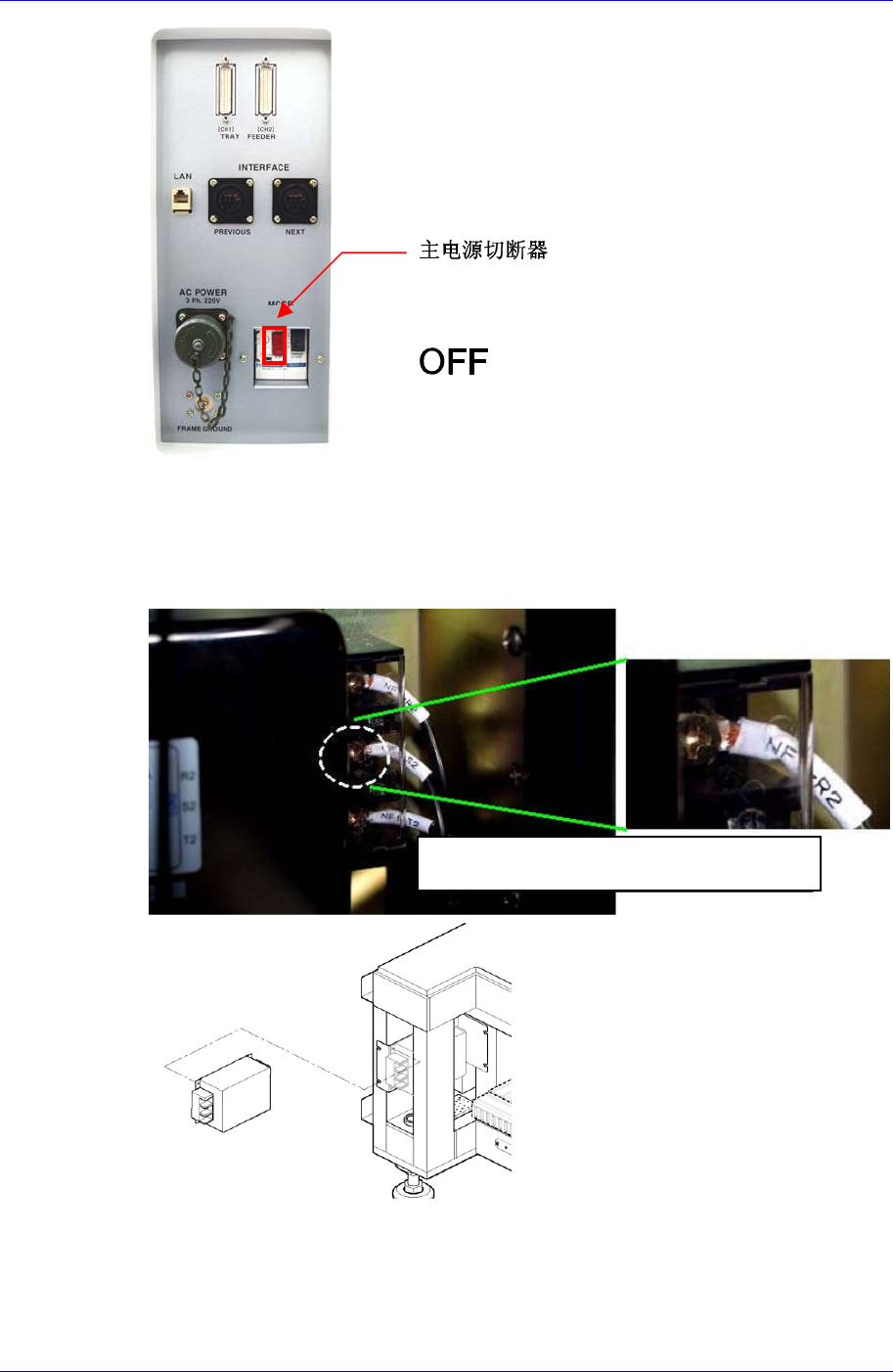

2. 请务必关闭设备后面的MCB完全切断电源。
Main Switch 的关闭
方向(逆时针方向)
Electric Device
11-15
3. 请分离设备后面盖。
4. 请分离连接在Noise Filter的电缆。
5. 分离不良Noise Filter，替换成新品。
6. 使用Spring washer(M6)组装电缆。
7. 组装时为拆卸的倒序。
(Main Circuit Breaker)
N
OISE FILTER 和 HARNESS 连接时
SPRING WASHER M6
使
用
Samsung Component Placer SM321 Service Manual
11-16
11.4.3. 前面及后面 OP Panel 配线
11.4.4. Transformer 输入电源切换部变更
1. 正常关闭PC后关闭设备前面的Main Switch。
2. 请务必关闭设备后面的MCB完全切断电源。
Main Switch 关闭方
向(逆时针方向)

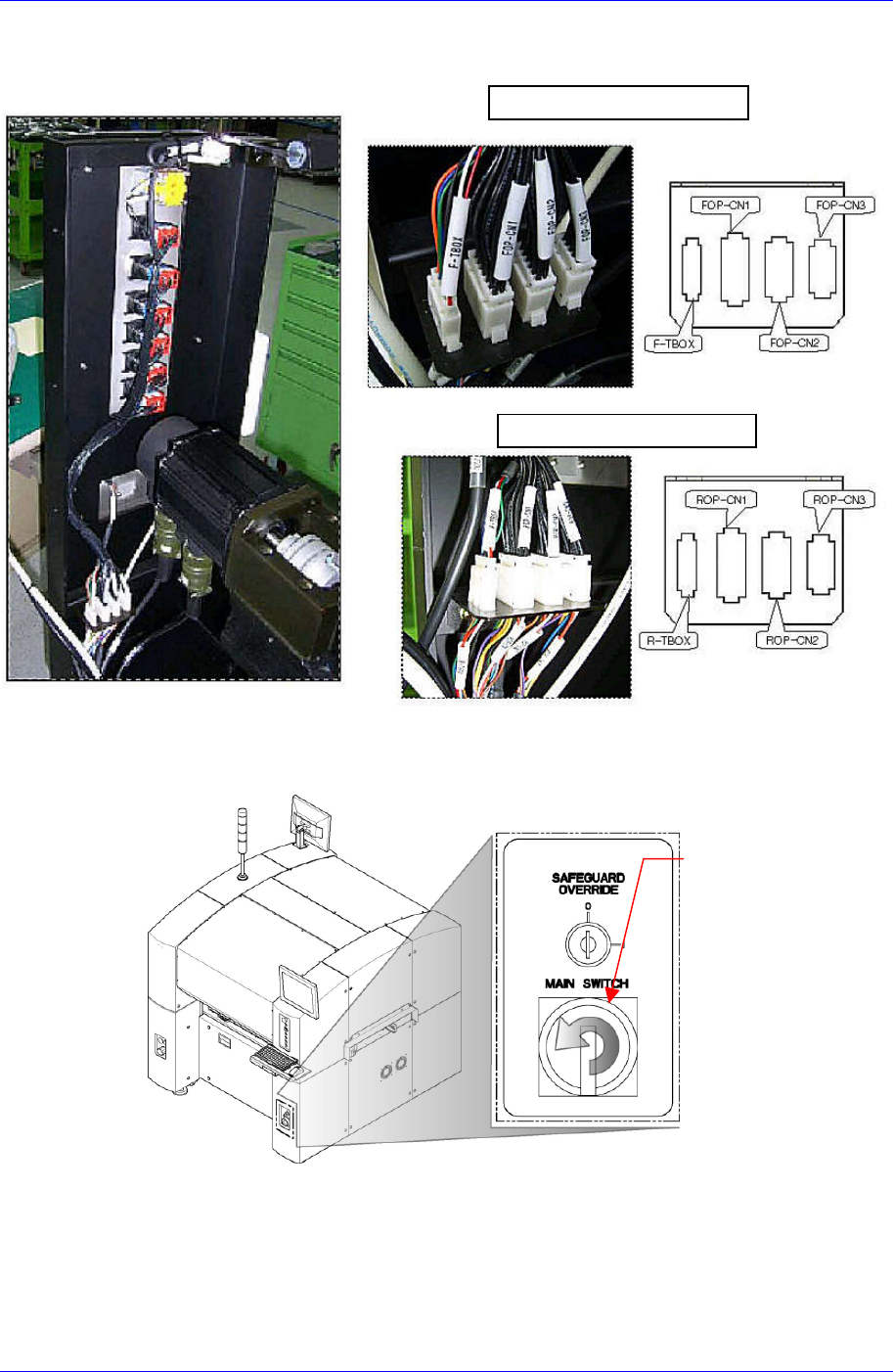

前面 OP 板 CONNECTOR 组装
后面 OP 板 CONNECTOR 组装
