Electric Device 1 1-17 3. 利用十字十字形 (+) 螺丝刀分离设备侧面电缆。 4. 参照下图变更输入电源。 (Main Circ uit Breaker)

Samsung Component Placer SM321 Service Manual

11-16

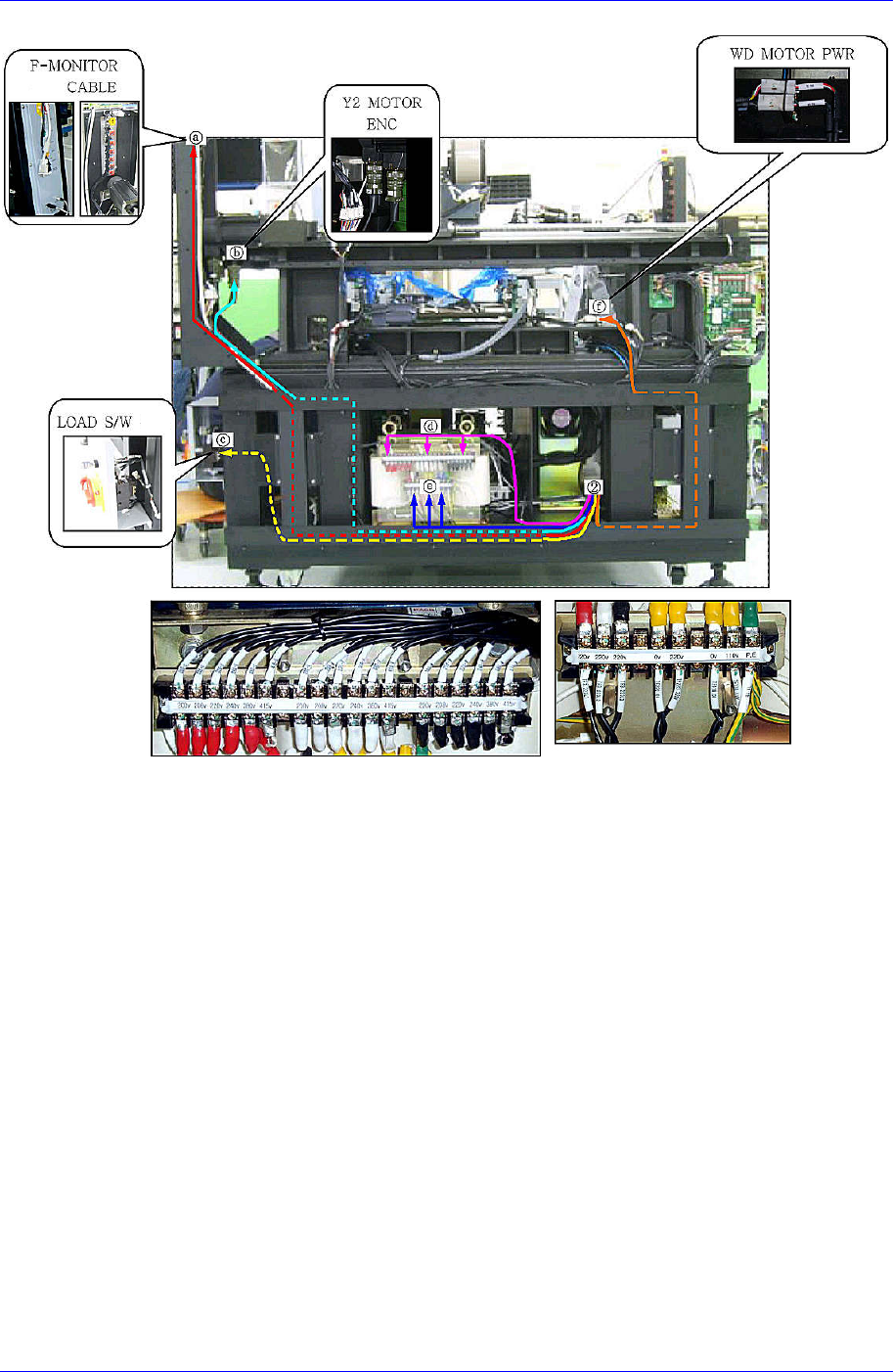

11.4.3. 前面及后面 OP Panel 配线

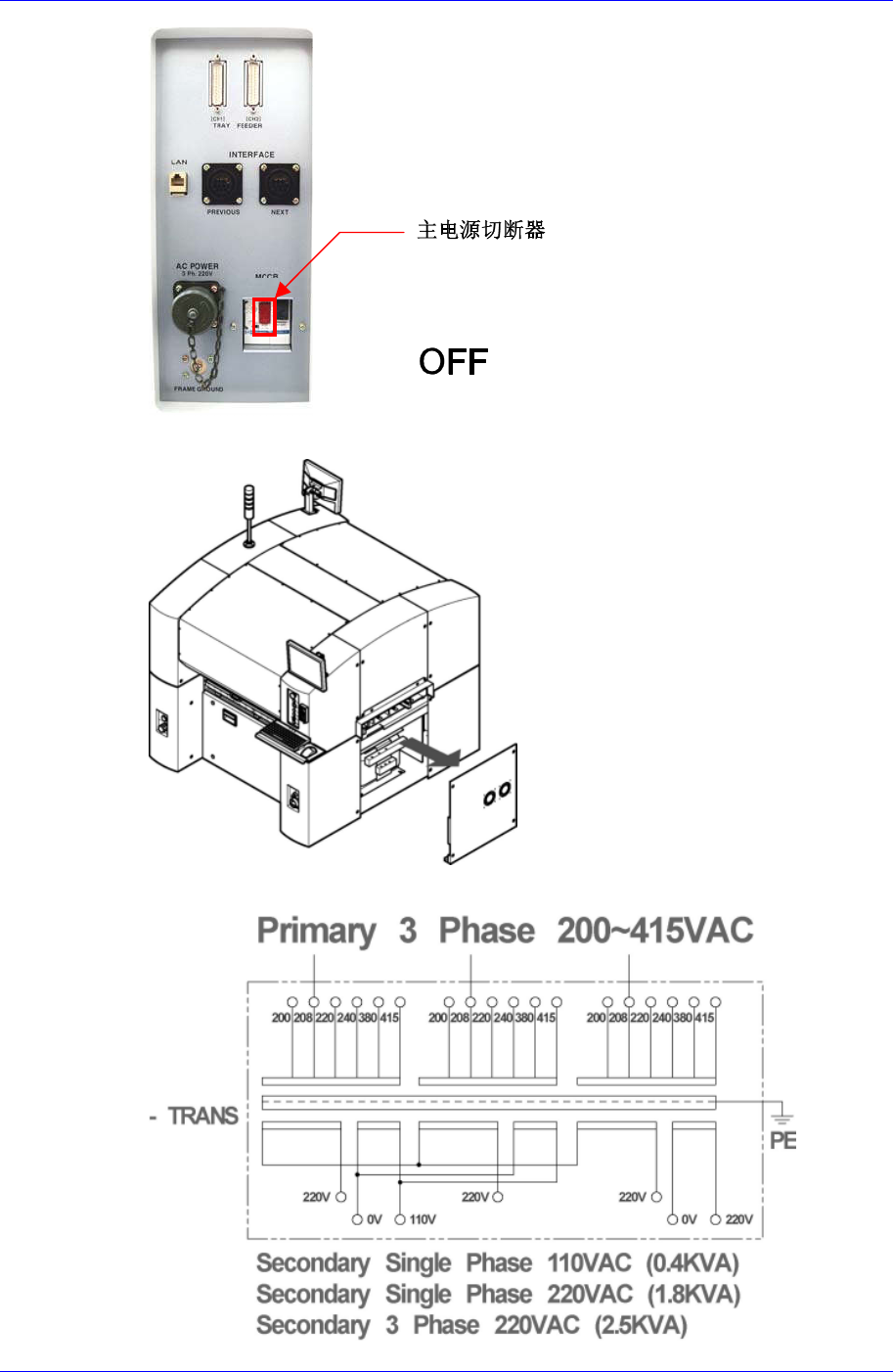

11.4.4. Transformer 输入电源切换部变更

1. 正常关闭PC后关闭设备前面的Main Switch。

2. 请务必关闭设备后面的MCB完全切断电源。

Main Switch 关闭方

向(逆时针方向)

前面 OP 板 CONNECTOR 组装

后面 OP 板 CONNECTOR 组装

Electric Device

11-17

3. 利用十字十字形(+)螺丝刀分离设备侧面电缆。

4. 参照下图变更输入电源。

(Main Circuit Breaker)

Samsung Component Placer SM321 Service Manual

11-18

5. 作业完成后，请测定输入电压重新进行确认。

6. 按拆卸的倒序进行组装。

电源
