12-2
er SM321 Service Manual
PC
12-3
12.2.2. Nexteye Image Graber (SAMC62) 设置

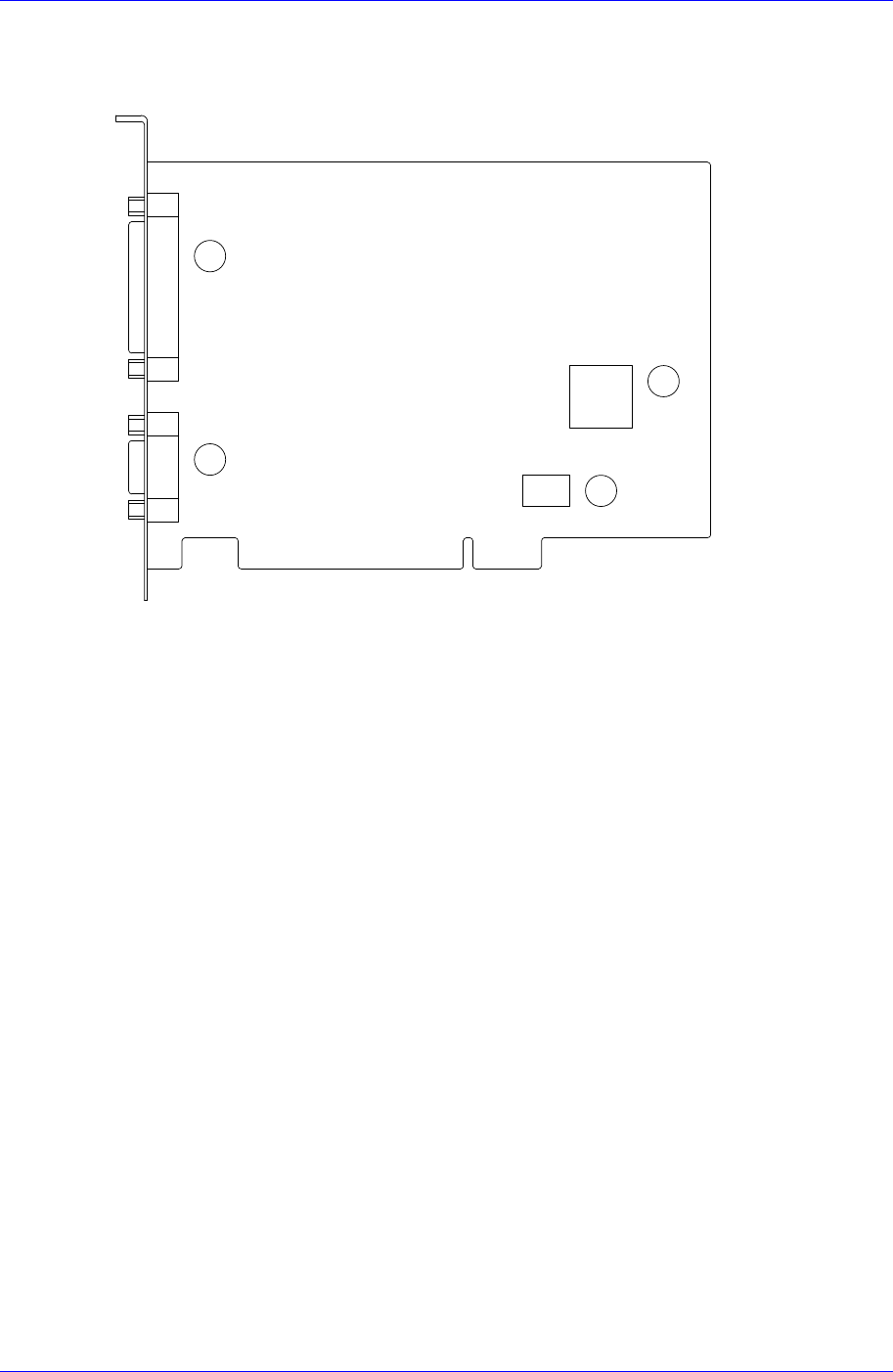

12.2.2.1. 硬件安装
1
2
3
4
○1 3列 44pin Female D-Sub连接器
○2 3列 15pin Male D-Sub连接器
○3 摄像机控制逻辑EEPROM
○4 bord初始化 EEPROM

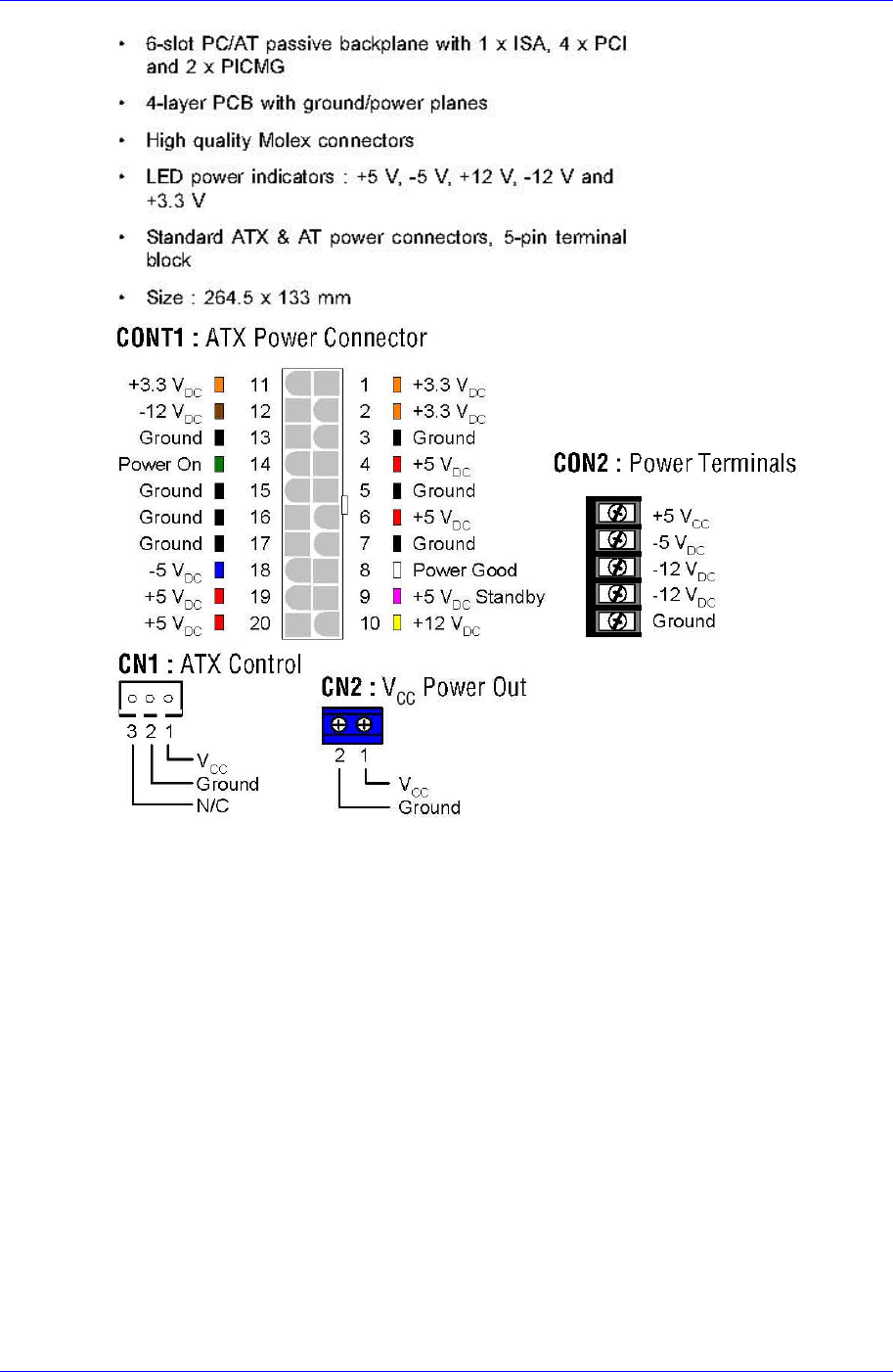

SAMC62贴装到PBPI-6SA Backplane的指定插槽。
从保护用信封拿出bord。
此时, 为防止受到静电影响，用手抓住边缘，镀金的连接器部位注意碰手
。
PC的空PCI slot上贴装bord。
拧紧螺丝，把bord固定到电脑。
连接预备的摄像机电缆和bord。
12.2.2.2. 硬件安装
SAMC62支持Plug & Play。因此把SAMC62贴装到PC后启动PC则Windows自动
识别SAMC62显示如下窗口开始安装。
选择<目录或特定位置中安装(高级)>选项按钮后点击 <下一步>按钮，进行下一
步。
Samsung Component Plac
12-4
er SM321 Service Manual
显示如下窗 口 ，则插入 同寄的安 装 CD ，选择 移 动媒体搜索 ( 软盘 , CD-
ROM,…)>校验框后再点击 <下一步>按钮，进行
<
下一步。
搜索
显示SAMC62安装对话框。
显示光盘插入窗，则点击 <确认>按钮，然后点击 < >按钮，指定 CD-
