2.1.3. 设备安装
2.1.3.1. 必要工具
测评仪 3set
Specification:比 0.02mm/m 更精密的 Leveler
水平仪 (Leveler) 的精密度为 0.02mm/m，使用长度 100mm 用便可容易测定。
水平仪block 2 set
标准用扳手2个
游标卡尺
必须使用被检验的轧平机(Leveler)，检验周期为1年。
2.1.3.2. Stand Alone(单品) Installation procedure
1. 在in-line安装情况下，应调整Foot使其与前道工序和后道工序设备的传送装置
Conveyor)s的高度一致。 设备间的基准面左、右统一为0.5mm 调整高度
前请除去前后面盖子。
2. 设备的基准LEVEL为离 PCB表面（也就是 传送装置(Conveyor)表面）EL+900
mm 和 950mm（基于欧洲标准，CE），然而根据地面条件(slope), 可以允许±
15mm偏差。
(
Y
方向轧平机位置
X方向轧平机位置

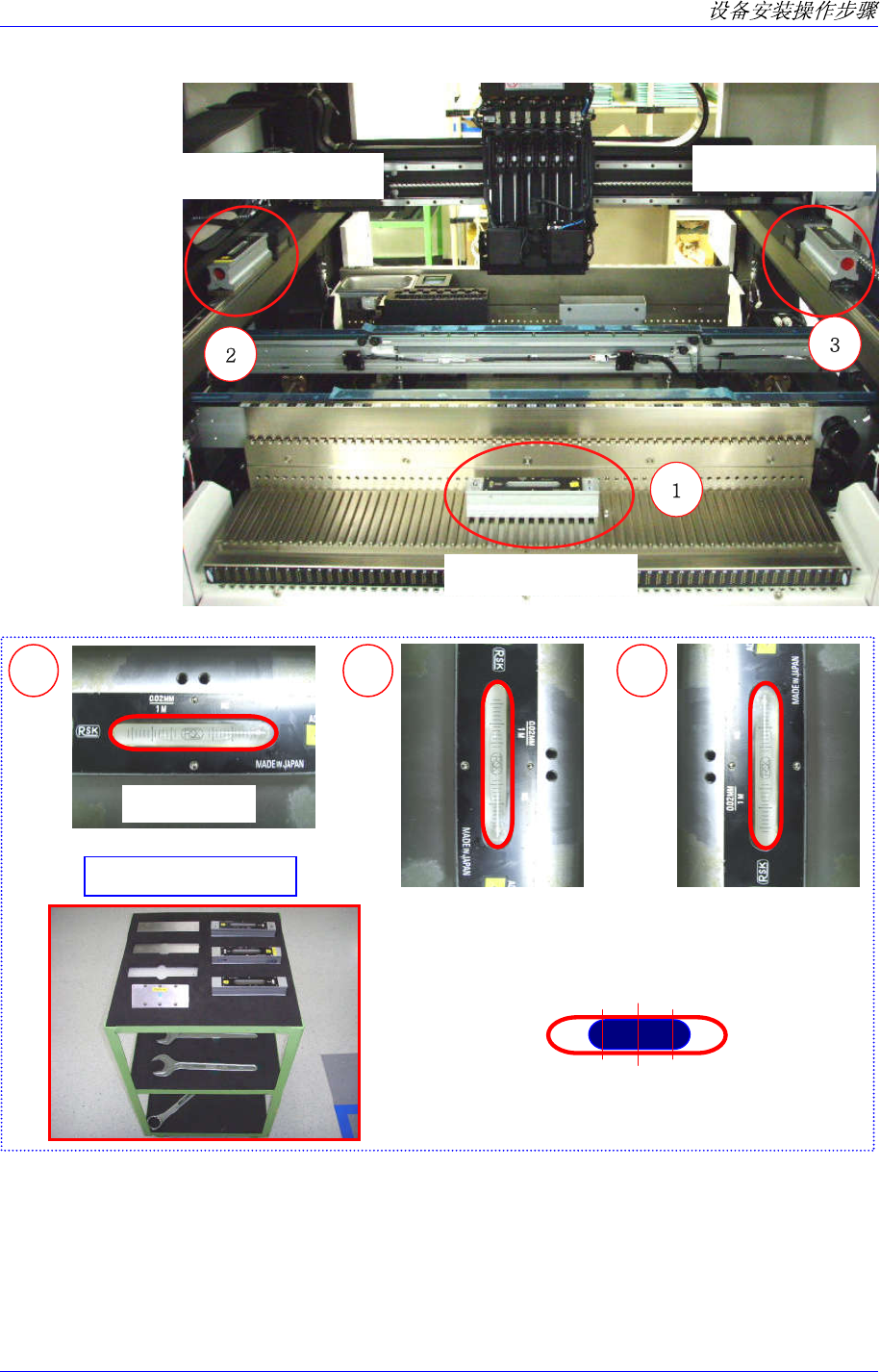

3. Y1, Y2 轴 L/M Guide 顶面和前面喂料器座顶面上放置水平仪，调节水平，公
差应小于0.05mm/m。必须使用被检验的轧平机(Leveler)，检验周期为1年。测
定时可以同时使用2个而测定。
2-4
2-5
Measuring points
Y方向轧平机
X方向轧平机位置
位置
Y方向轧平机位置
1 2 3
测评仪及使用工具
Marking
参照图
X-direction
Y-direction Y-direction
Samsung Component Placer SM321 Service Manual
2-6
Y 轴方向
请最大限度地往后推X Gantry，Head置于中央 ，把2个轧平机同时放在
两侧Y轴LM Guide上面的中央，然后再测定。
此时，小心轧平机(Leveler)倾斜。
(以 LM Blole Hole为基准，标准计的中央应为与前面第12的位置。)
X 轴方向
请把水平仪放置于前面Feeder Base顶面中央进行测定。

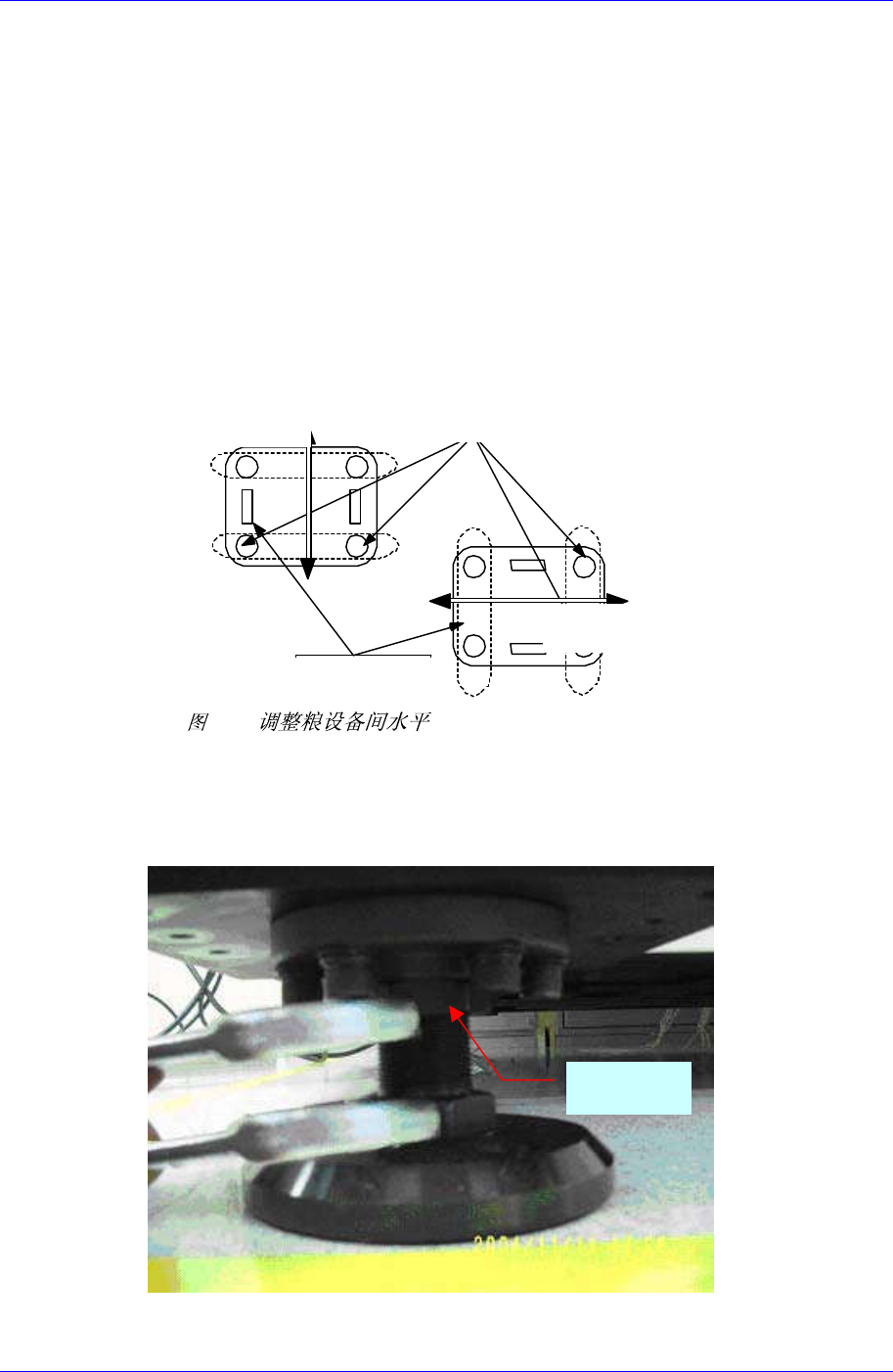

4. 调整设备Foot 水平时，建议两个Foot为一组一次调整在一个方向上的水平，如
下图所示（图7-2）：
前后水平: 调整前后一对Foot。
左右水平：调整左右一对Foot。
FOOT를 pair로 조절
LEVEL기 방향
전후면 조절
좌우면 조절
2-1. (Leveling)
5. 设备的Foot应在地板面上以均匀的压力加以支持。 Foot的 螺母的 锁压力应调
节到Foot受力一致，并确认Foot是否松动。完成 level调整后，一定要拧紧锁定
螺母。
锁定螺母
调整前后面
成对调整FOOT
调整左右面
水平机方向
