Samsung Component Plac er SM321 Service Manual 13-18 2. 关闭 PC 后关闭设备前 面的 Main Switch 。 3. 请分离连接在 Board 的 Camera Cable 。 4. 利用扳手分离 Camera Rear Cover , Camera Cover 。 5. 利用螺丝刀拧开固定 螺丝分离 Board 后替换 Board 。 6. 组装时为拆卸的倒序 。 7. 打开…
Board Ass’y
13-17
3. 请分离连接在Board的Air Tube。
4. 利用Driver拧开Board的固定螺丝进行分离。
5. 替换Board后连接 Air Tube，按照拆卸的倒序进行组装。
6. 打开设备前面的Main Switch后参照 “4.10 Vacuum/Blow“设置头部Vacuum。

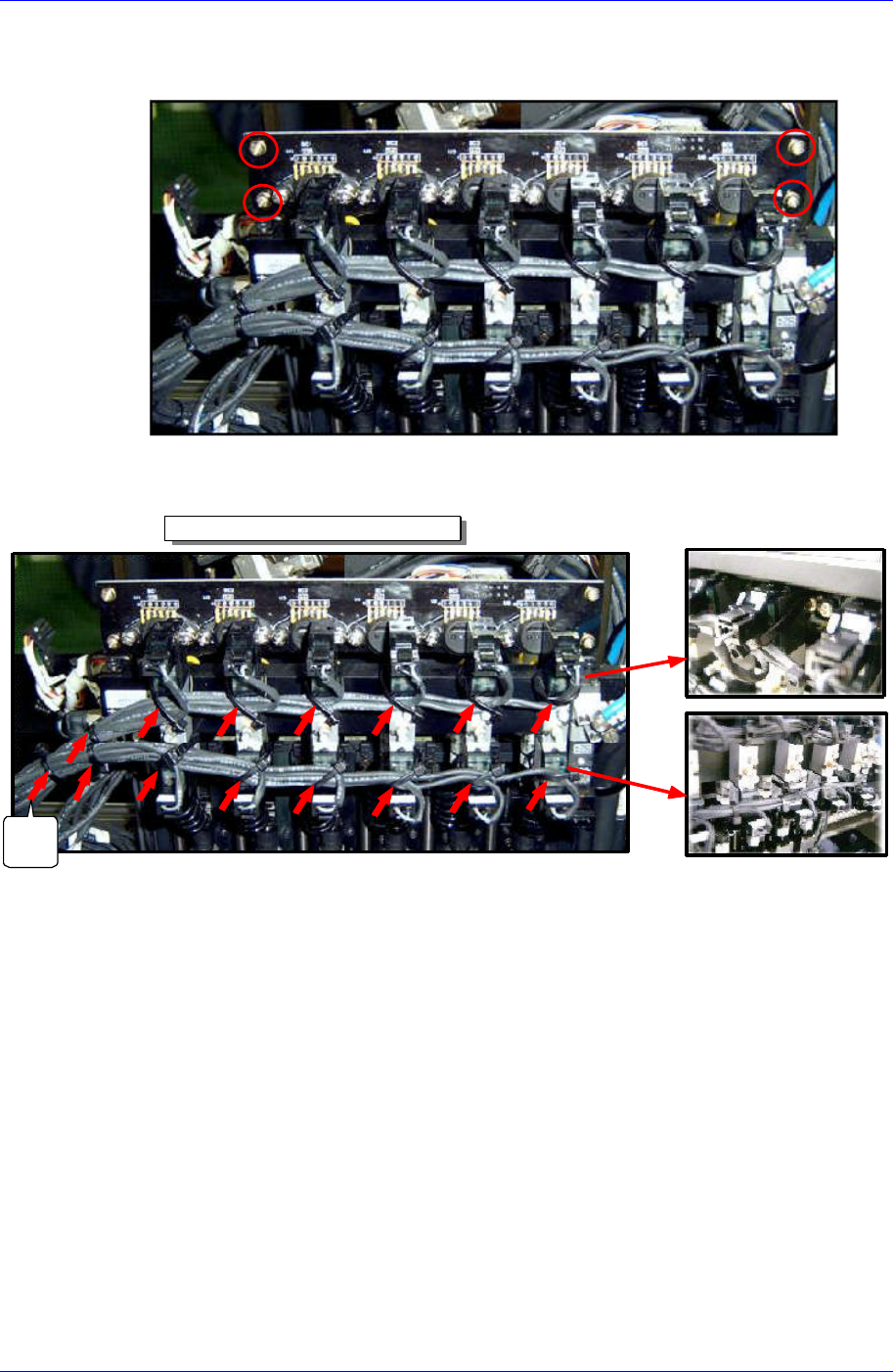

HEAD VAC/BLOW SOL CABLE 배선
TIE
작업
Vac. & Blow Cable和Sol 的Cable Tie 作业时，防止与空压调整部分发生干扰。
Camera I/O Board

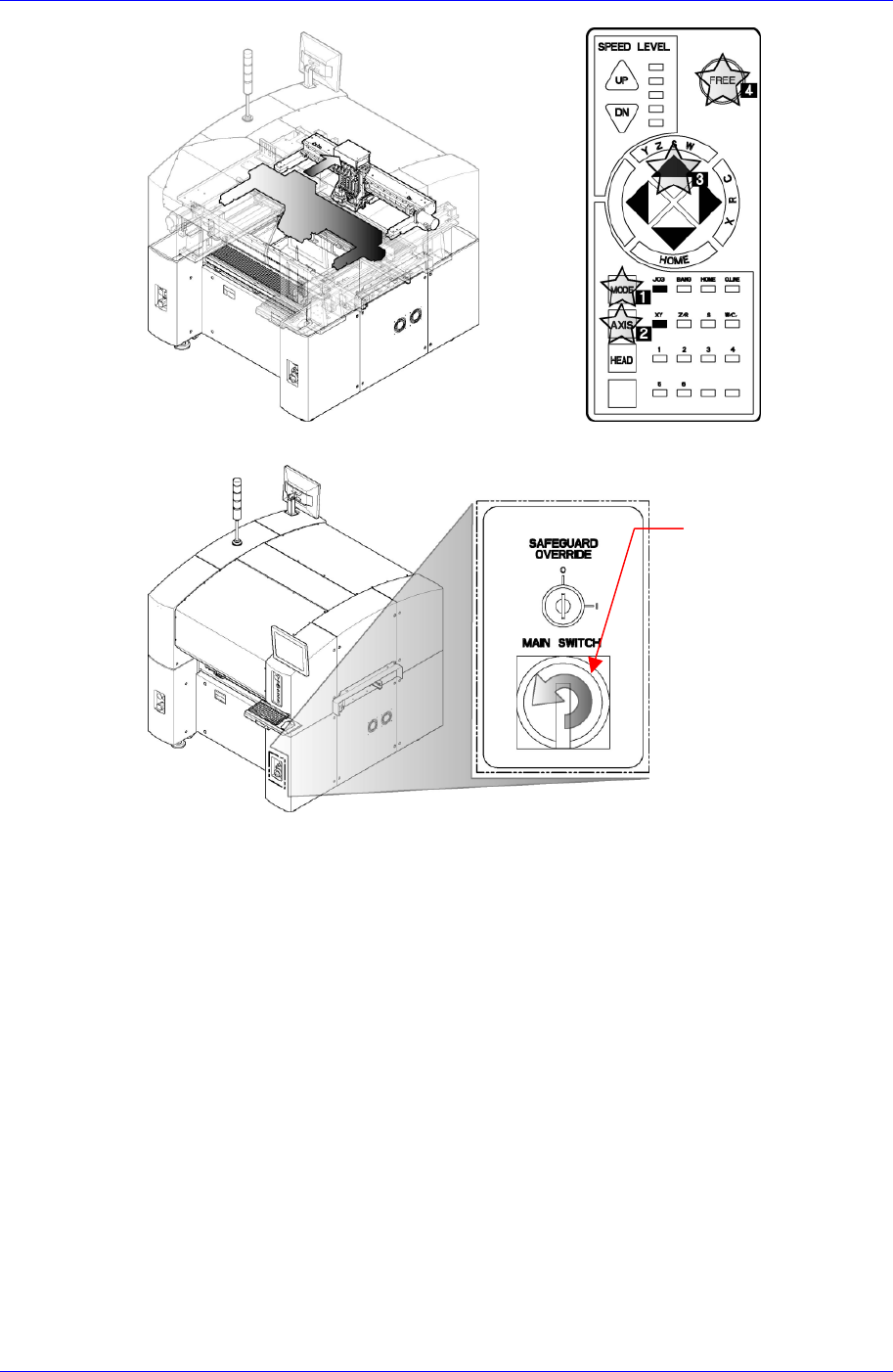

1. 操作示教框，把X Frame移动到后面。
HEADVAC/BLOWSOLCABLE
线
配
TIE
作业
Samsung Component Placer SM321 Service Manual
13-18
2. 关闭PC后关闭设备前面的Main Switch。
3. 请分离连接在Board的Camera Cable。
4. 利用扳手分离Camera Rear Cover, Camera Cover。
5. 利用螺丝刀拧开固定螺丝分离Board后替换Board。
6. 组装时为拆卸的倒序。
7. 打开设备前面的Main Switch后，参照 “3.13 Light Mapping“执行Fly Camera关联
照明的 Light Mapping。
13.4. Frame Board Ass’y
13.4.1. 必要工具
扳手
十字 十字形(+) 螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
Main Switch 关闭方
向(逆时针方向)
Board Ass’y
13-19
13.4.2. Front Upper 部
Feeder Control Board
Feeder Input EXT Board
13.4.2.1. Front Upper 部 Board 替换次序

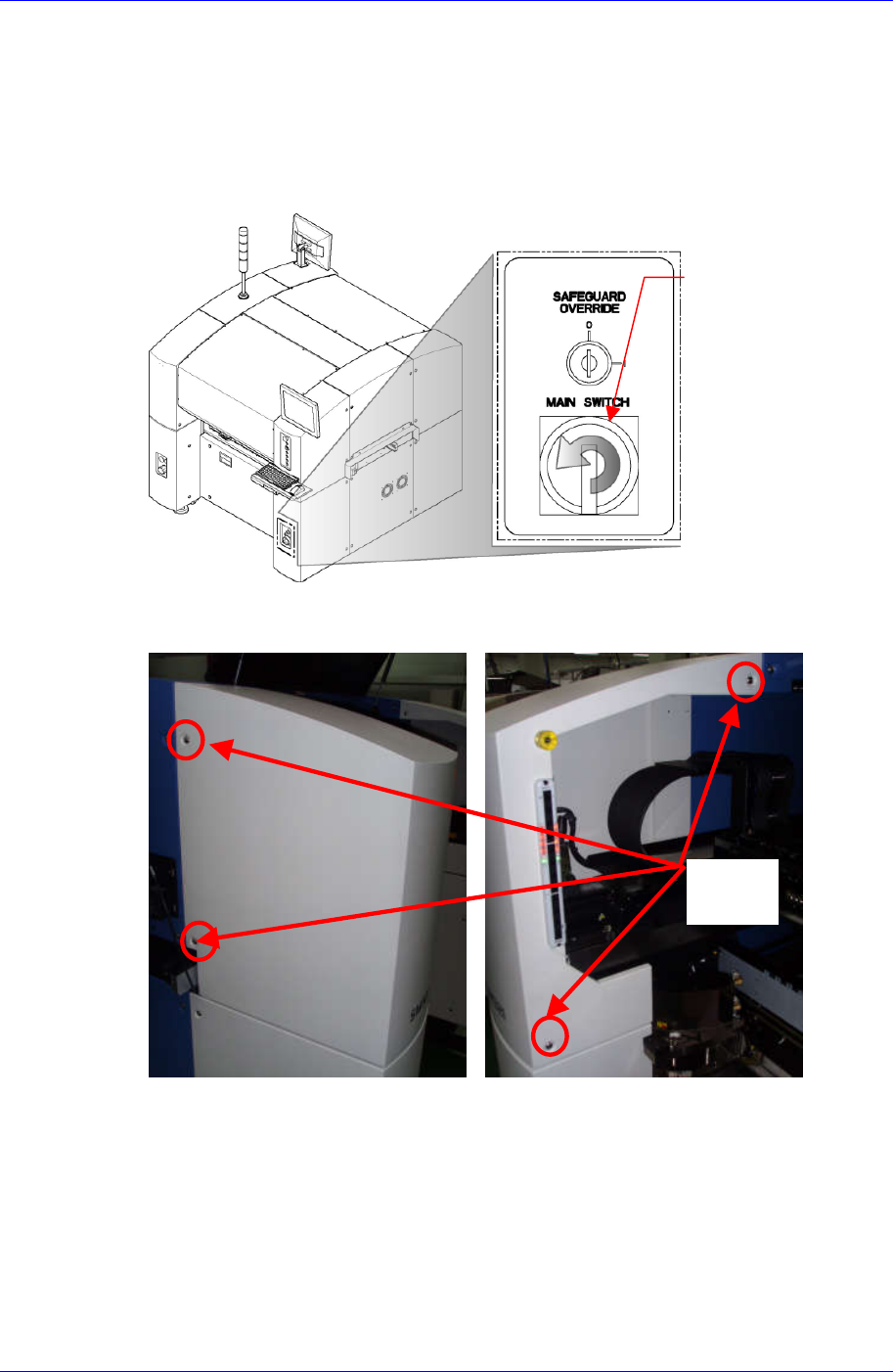

1. 正常关闭PC后关闭设备前面的Main Switch。
2. 拧开下图固定螺丝，分离前面左上盖(Front Feeder Base)。 [后面左上盖(Rear
Feeder Base)。]
3. 请分离连接在Feeder Control Board, Feeder Input EXT Board的连接器。
Main Switch 关闭方
向(逆时针方向)
除去固定
螺丝
