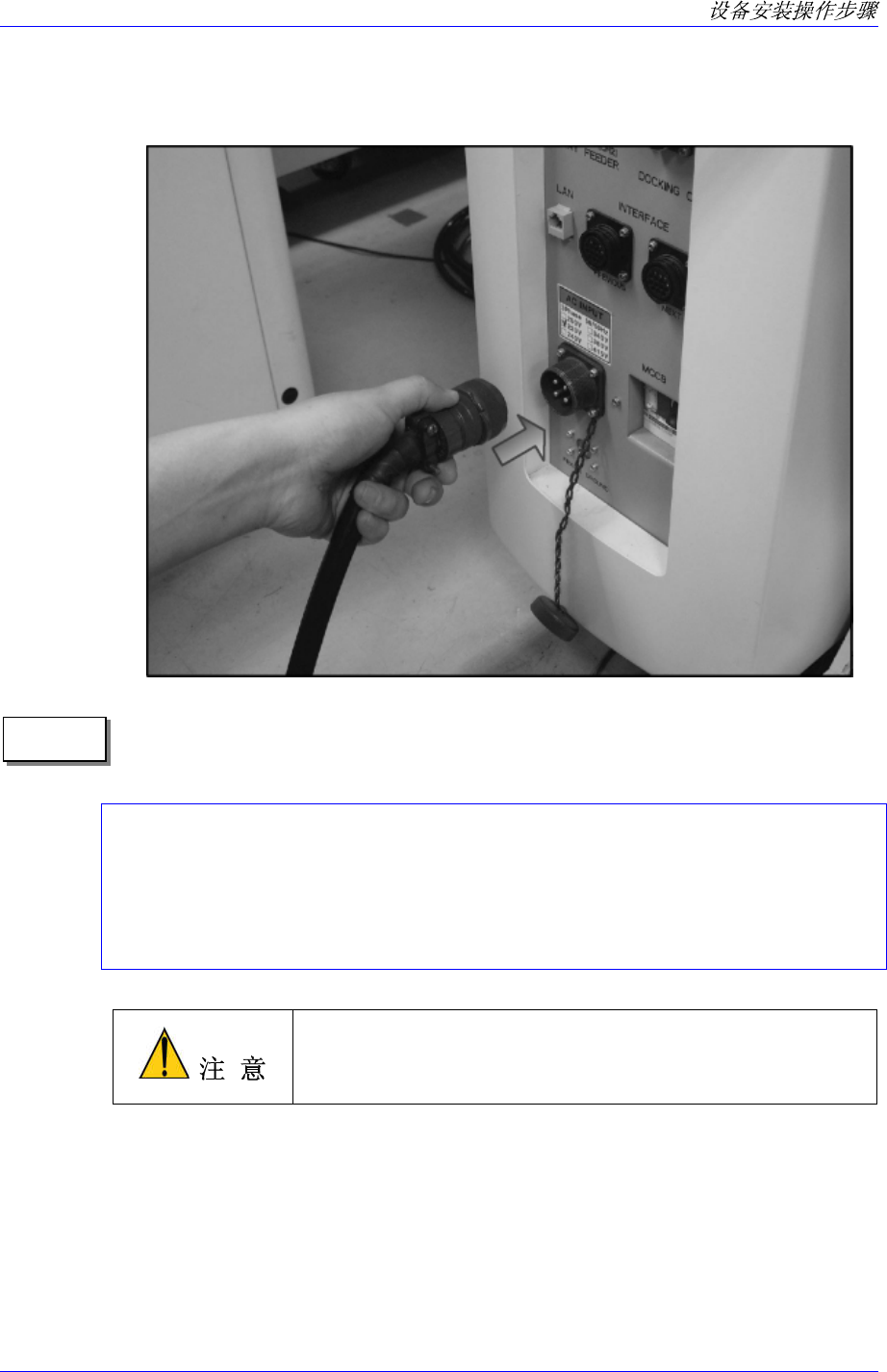

6. 设置完变压器的选压后，将其组装好（组装是按拆卸的反顺序）。安装好主电
源线，完 接主成连 电源。
Rating : 单相, 50/ 60Hz, 200/208/220/240/380/415 Volt基准，电压变动幅度 ±
10% 基准.
耗电量: 4.7 KVA
接地: 以第3种接地为基准， 地线和设备的Mega Test值应小于 100 Ω。
AVR: AVR 设定是基本选项，建议用量margin 大于 20%。
如果从3相电提取单相电，可能产生Trip现象导致相歪曲而使
机器受到损伤，为避免发生这种情况，建议使用少于全部额
定功率（Kw）40%的单相电。(例:Tray feeder使用时)

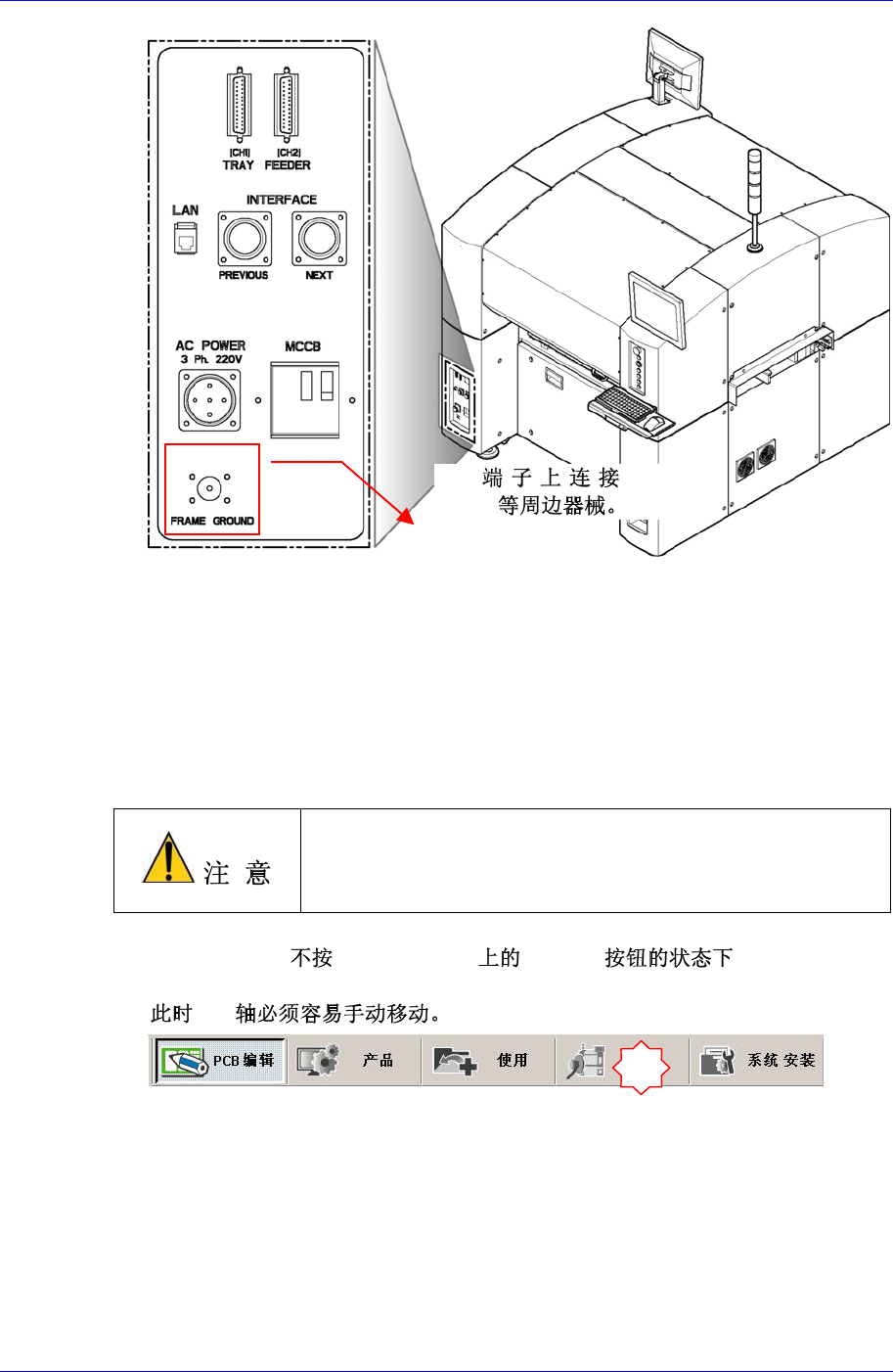

7. 必须利用主电源连接器下端的FG端子连接周边的设备。
参 照
Samsung Component Placer SM321 Service Manual
2-14
2.1.5. Motor I/O 确认及 Skew Compensation
2.1.5.1. 作业顺序
1. 在打开Main Switch前，再次检查确定设备内部或传送装置(Conveyor)上是否有
任何障碍.
2. 如果设备周边是干净的，打开Main Switch。 连接设备电源 此时请确认前、后
面紧急开关是否已撤销，并确认前、后门是否已关闭。
如果在打开Main Switch前不对电源及设备内部进行确认，有
可能造成设备损伤及人员受伤。在打开Main Switch前一定要
对设备内部及周边进行确认。
1.

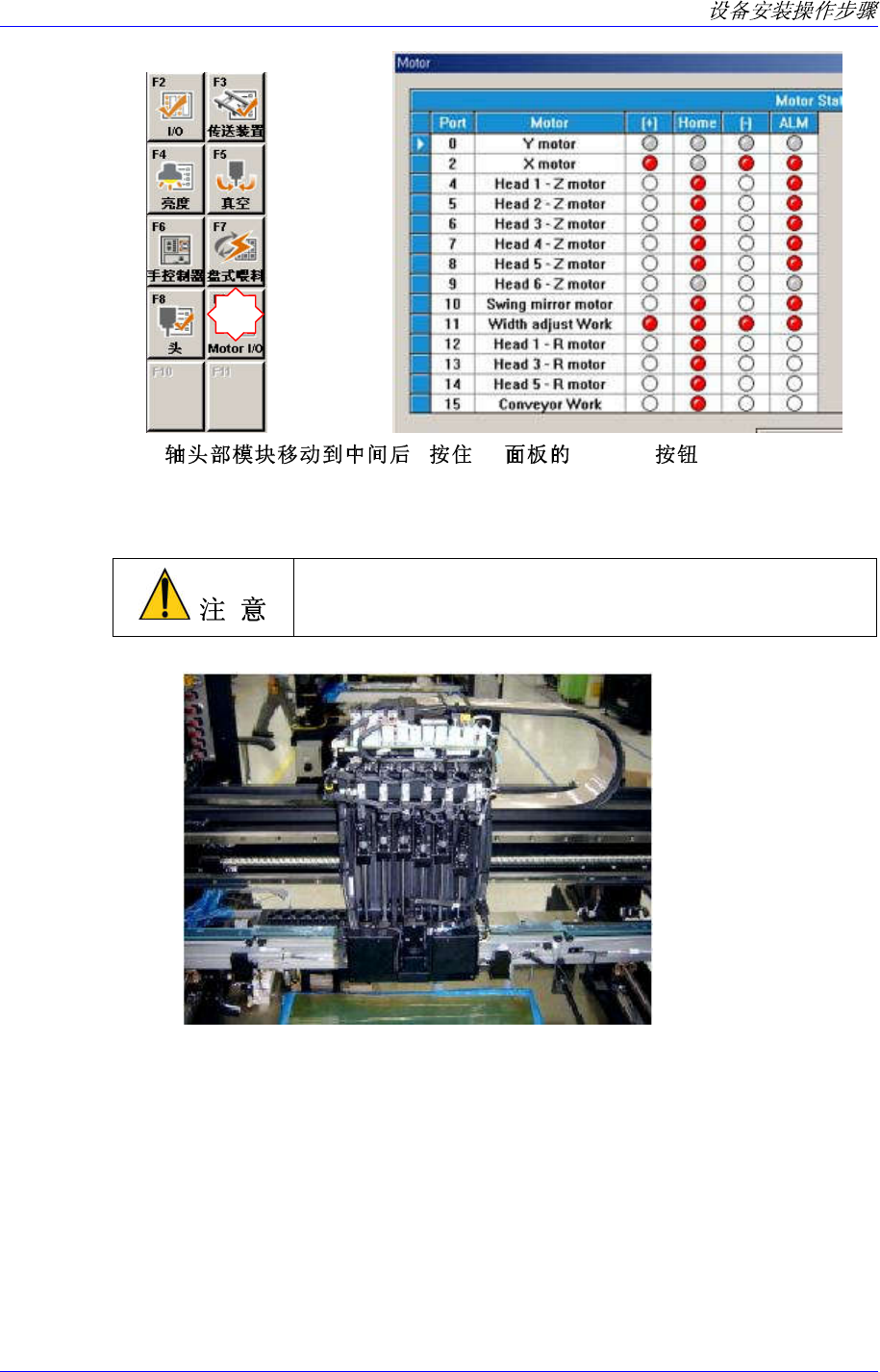

全体程序完成 Front OP Panel <Ready> , 要确认Motor的
I/O。 手动传感器对各Motor确认+/- Limit Sensor及Home Sensor是否正常工作。
, XY
FG Tray
Feeder
1
2-15
3. X , OP <Ready> , 必须执行Skew。
Skew是指设备移动后X轴机架对Y1轴和Y2轴不处于垂直状态时的歪斜补偿。
在设备的最初设置及移动后必须执行Skew。对Y轴的Skew Compensation执行方
法如下;
最初设置及移动设备后，执行初始化之前必须要执行<Skew
Compensation>。否则设备启动时受到损伤。
 请把X Frame移动到Y轴中央，Head Assembly置于X 轴中央。
 System Setup菜单的<校正(Calibration)>子菜单中选择<Gantry>tap对话框。
那么显示如下画面。
2
