Samsung Component Plac er SM321 Service Manu al 5. 此时 ，如 果 ANC 顶 面杂 乱 则需 清理 干净 ， 若磁头 在无 法清 除瑕 疵 的部分 则移 动 到干净的部分（可移动 X 、 Y ） 6. 设备发生空压，自动压 下 Head 1 自动找到偏移。 完成校正后显示结果画面窗口， 问是否要升级（ Upda te ）。 7. 8. 设备中适用校正结果时 进行升级就可以。 9. 同样…
Calibration
3-5
10. 完成后，点击<Update>按钮反映变更值
3.2. Z Offset Calibration
轴高度设为‘0’时执行的校正。

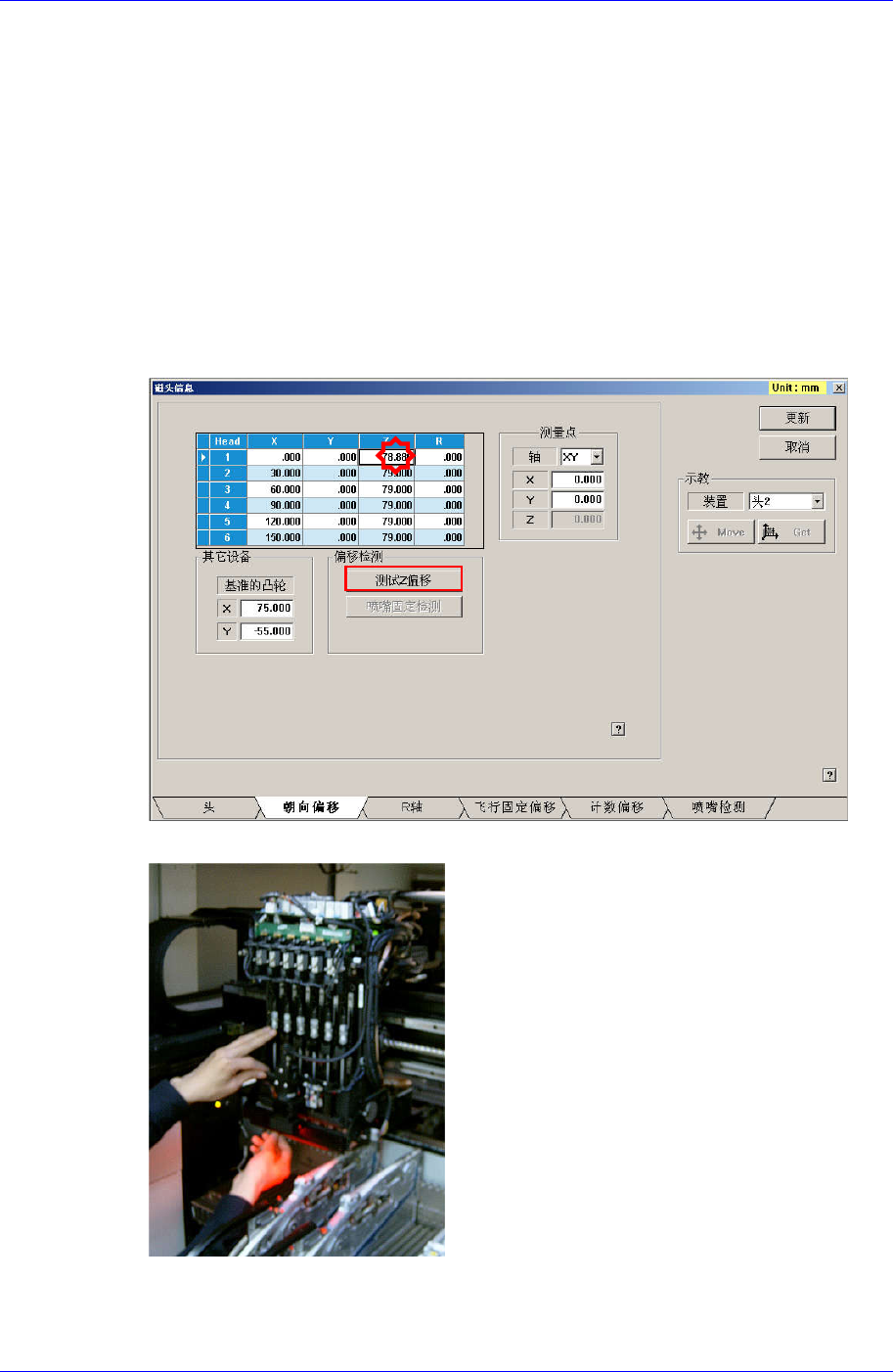

1. 点击 <测试Z偏移> 按钮。(在这
里任意用Head 1设定)
11. 然后若显示是否执行设备初始化(Homing)对话框，请选择“否(N)”
12. 利用示教框执行设备初始化(Homing)。
PCB顶面（基准面）到各头部Z
在<Grid>领域点击要执行校正Head的Z轴，再
2. 手动除去安装在所有磁头的吸嘴。
3. Head 1上安装CN040吸嘴。

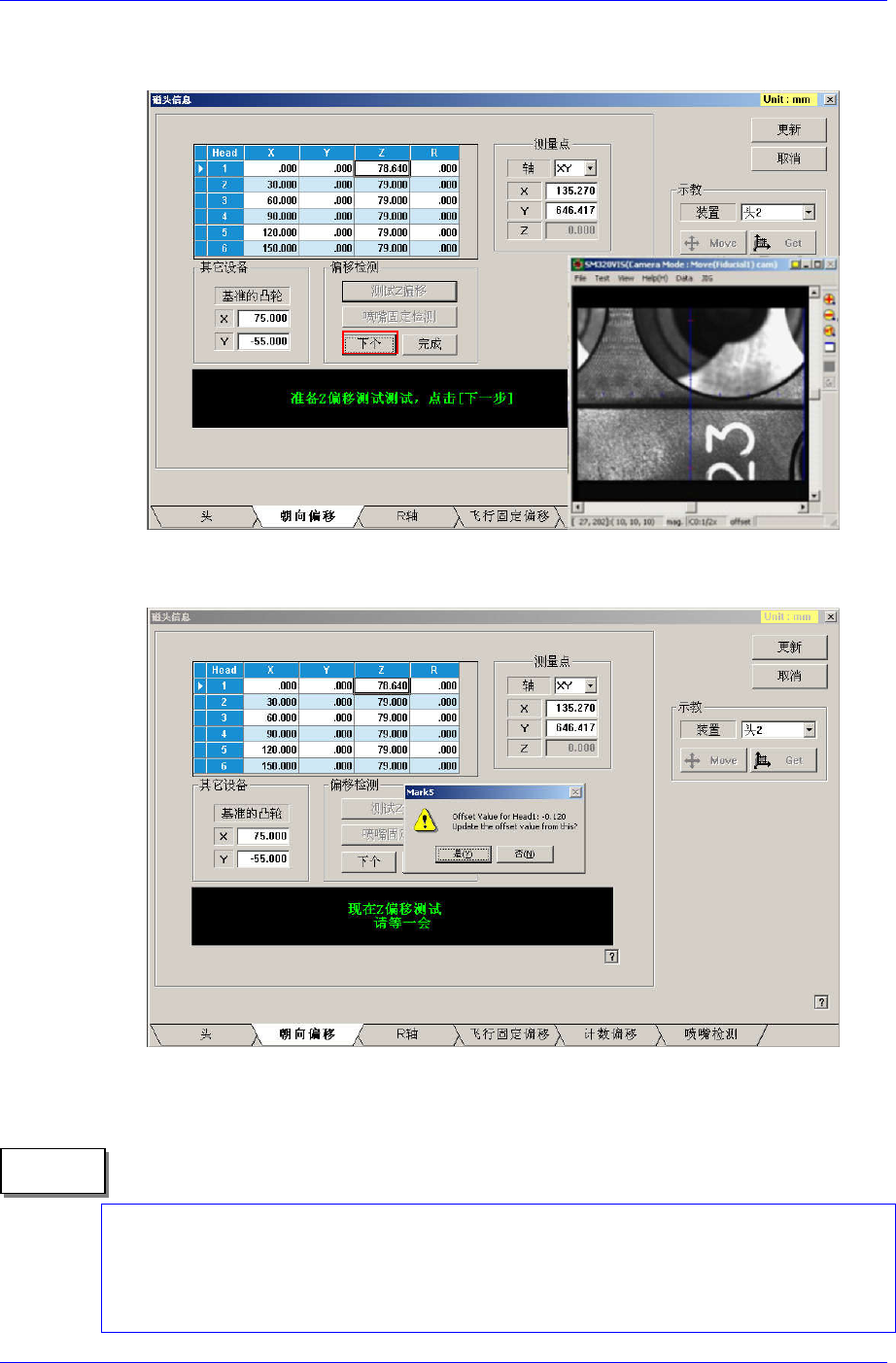

4. 点击<下个>按钮，Head 1移动到 ANC 顶面的任意位置。 (可指定位置)
Samsung Component Placer SM321 Service Manual
5. 此时，如果ANC顶面杂乱则需清理干净，若磁头在无法清除瑕疵的部分则移动
到干净的部分（可移动X、Y）
6. 设备发生空压，自动压下 Head 1自动找到偏移。
完成校正后显示结果画面窗口，问是否要升级（Update）。 7.
8. 设备中适用校正结果时进行升级就可以。
9. 同样对Head 2 ~ Head 6进行测定。
正常的Z偏移值如下。
Head1~ Head6: 77.5 ~ 80.5 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需要确认home位
置、主轴、LM和电动机的工作是否正常。
备 注
3-6
Calibration
3-7
3.3. R Offset Calibration
自动组装有方向销的异形喷嘴或四角喷嘴时，为了便于正确安装，设置喷嘴座R轴
> 按钮。 (
位置的校正。
下面介绍R Offset Calibration执行方法。
1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”
.
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测
在这里任意用 Head 1设定)
3. 点击<下个>按钮，手动除去安装在所有磁头上的吸嘴。
4. 点击<下个>按钮，则能可以看到吸嘴座，显示屏被关闭。
5. 打开<当前位置>窗口。
