Samsung Component Plac er SM321 Service Manu al 6. 利 用 示 教盒 使 吸 嘴座 形 状成 ' ( ) ' ， R 轴 方 向旋 转 转 轴 。 此 时 ， 机械 连 动 的 磁头 吸嘴座朝相同方向。 即 如 上 图 所 示 利 用 齿 垢 1~2 号 ， 3~4 号 ， 5~6 号 磁 头 器 具 上 应 组 装 为 相 同 的 组 装 方向。 此时输入所要适用的…
Calibration
3-7
3.3. R Offset Calibration
自动组装有方向销的异形喷嘴或四角喷嘴时，为了便于正确安装，设置喷嘴座R轴
> 按钮。 (
位置的校正。
下面介绍R Offset Calibration执行方法。

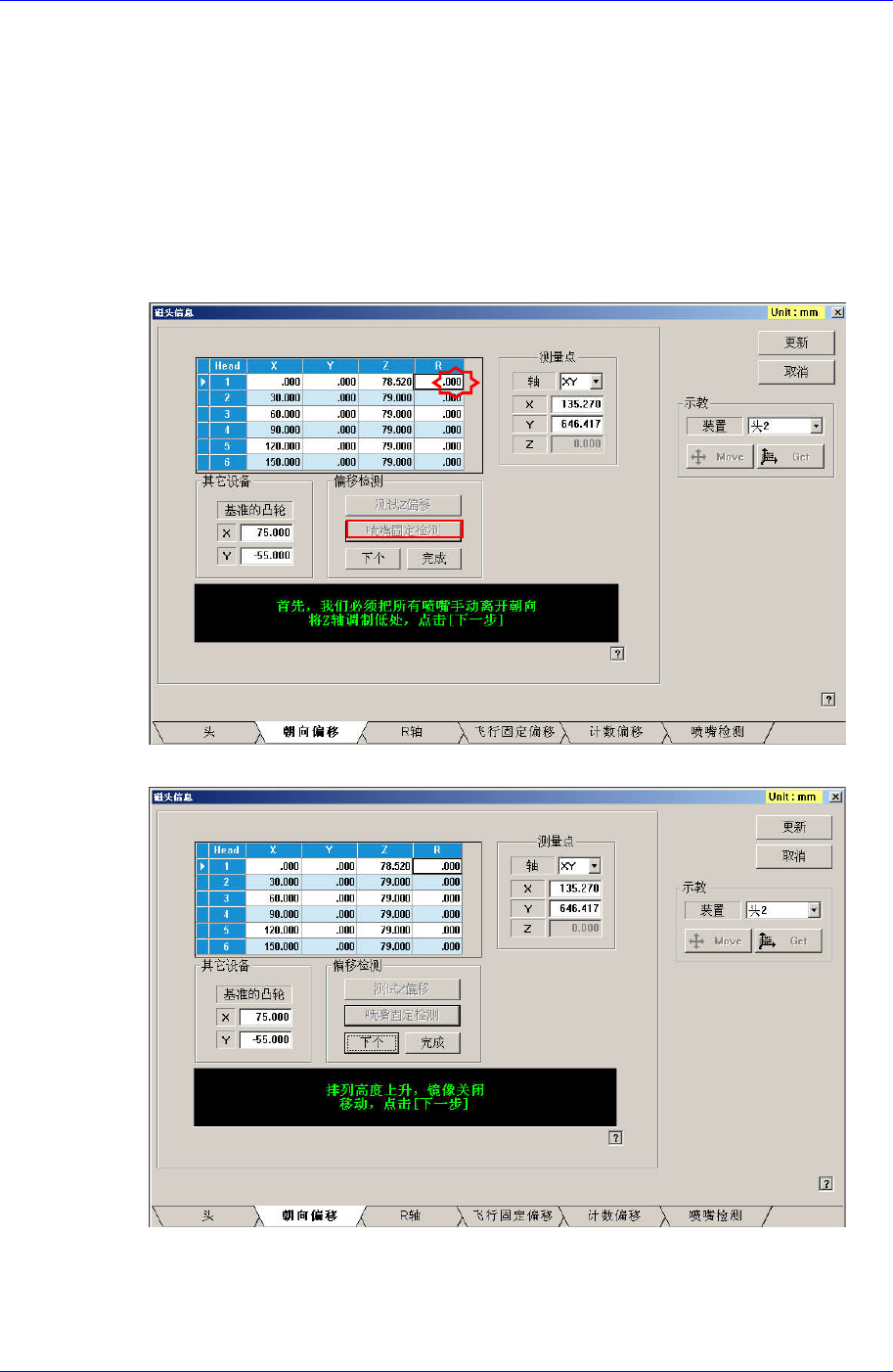

1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”
.
2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测
在这里任意用 Head 1设定)
3. 点击<下个>按钮，手动除去安装在所有磁头上的吸嘴。
4. 点击<下个>按钮，则能可以看到吸嘴座，显示屏被关闭。

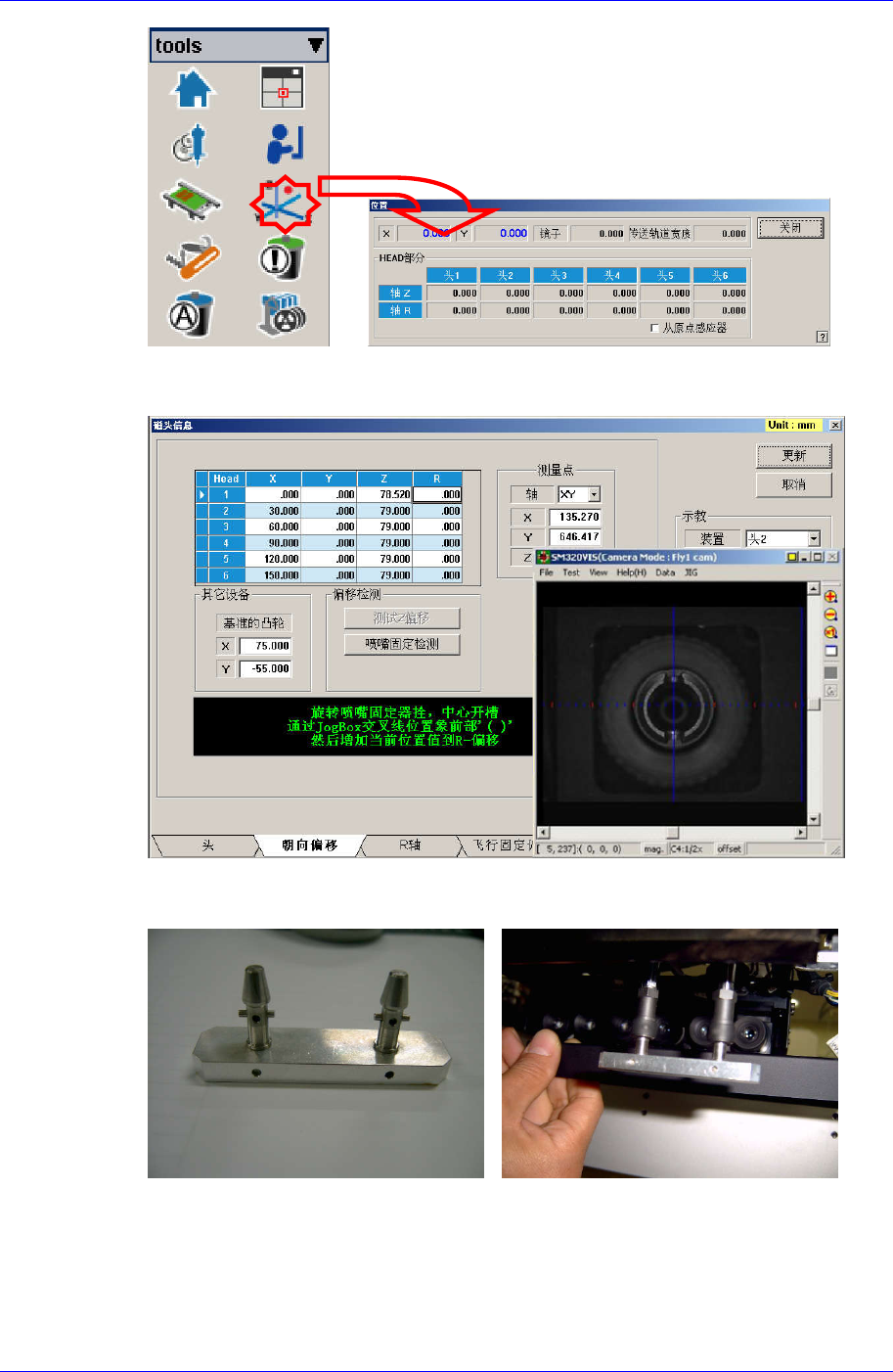

5. 打开<当前位置>窗口。
Samsung Component Placer SM321 Service Manual
6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头
吸嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号磁头器具上应组装为相同的组装
方向。
此时输入所要适用的R轴<当前位置>值并进行升级。 7.
3-8
Calibration
3-9
8. 同样地测定Head 2 ~ Head 6 。
3.4. Fix Camera Calibration
Fix Camera的Scale(um/pixel)和Rotation(deg)和Position(mm)校正时执行的校正。
校准固定照相机。 以后的Calibration利用Fix Camera的 Calibration 值，因此必须
先校正 Fix Camera。
为自动执行该校正，应先执行R Offset Calibration，使用校正喷嘴。使用校正喷嘴
专用ANC Hole（Hole 1号）
3-1. Calibration Tool
下面 on)步骤。
1. 在消息窗显示 “首先，我们必须把所有喷嘴手动
是Fix Camera的校正(Calibrati
点击<2. 固定1照相机> 按钮则
