Calibration 3-9 8. 同样地测定 Head 2 ~ Head 6 。 3.4. Fix Camera Calibration Fix Camera 的 Scale(um/pixel) 和 Rotation(deg) 和 Position(mm) 校正时执行 的校正。 校 准 固 定 照 相 机 。 以 后 的 Calib ration 利 用 Fi x Camera 的 Cal ibration 值 ， 因 此 必 须 …
Samsung Component Placer SM321 Service Manual
6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头
吸嘴座朝相同方向。
即如上图所示利用齿垢1~2号，3~4号，5~6号磁头器具上应组装为相同的组装
方向。
此时输入所要适用的R轴<当前位置>值并进行升级。 7.
3-8
Calibration
3-9
8. 同样地测定Head 2 ~ Head 6 。
3.4. Fix Camera Calibration
Fix Camera的Scale(um/pixel)和Rotation(deg)和Position(mm)校正时执行的校正。
校准固定照相机。 以后的Calibration利用Fix Camera的 Calibration 值，因此必须
先校正 Fix Camera。
为自动执行该校正，应先执行R Offset Calibration，使用校正喷嘴。使用校正喷嘴
专用ANC Hole（Hole 1号）
3-1. Calibration Tool
下面 on)步骤。

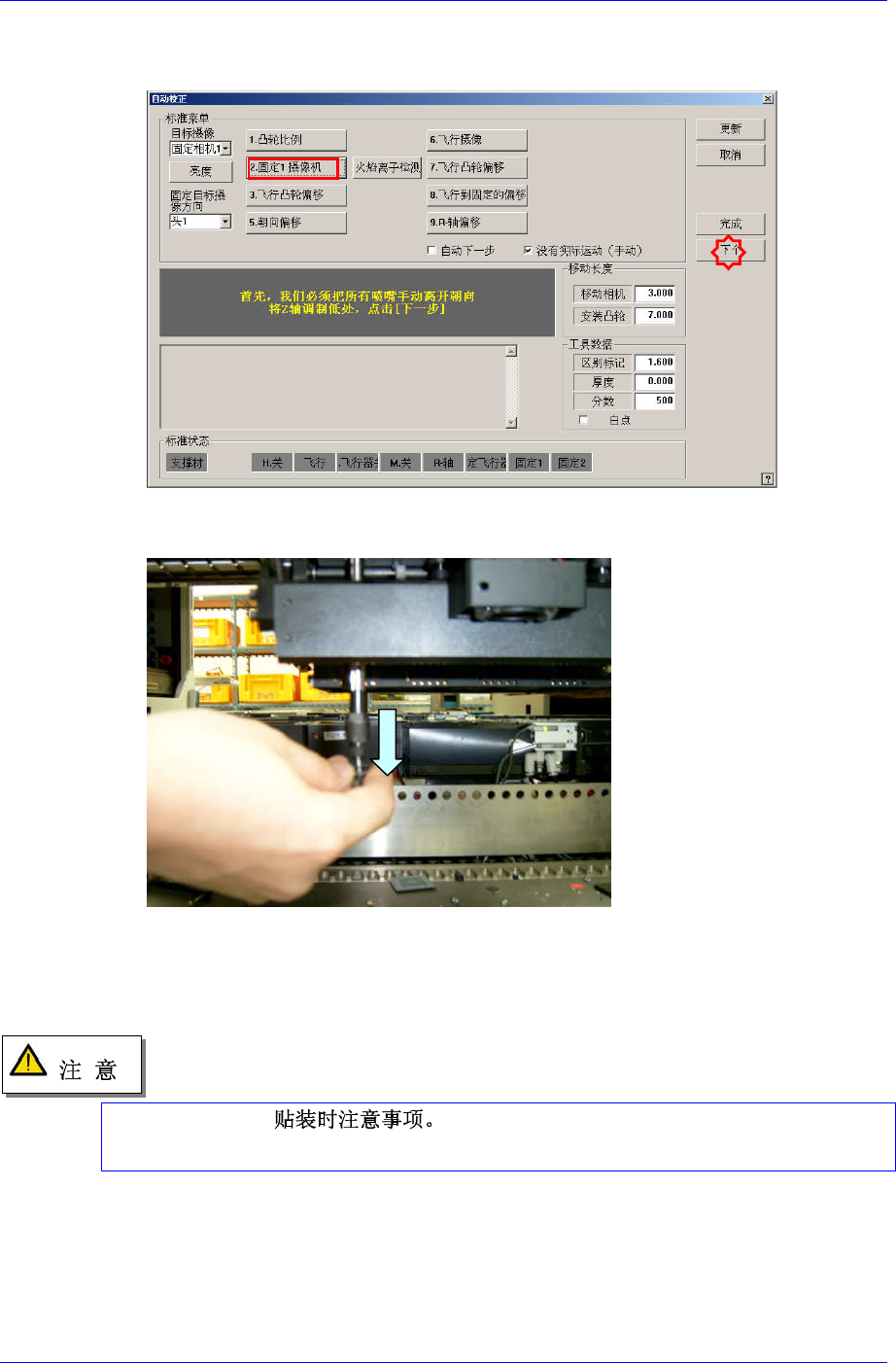

1. 在消息窗显示 “首先，我们必须把所有喷嘴手动
是Fix Camera的校正(Calibrati
点击<2. 固定1照相机> 按钮则
Samsung Component Placer SM321 Service Manual
离开朝向。将Z轴调制低处，点击[下一步]” 为了手动除去贴装在磁头的所有吸
磁头的Z轴请点击<下个> 按钮。 嘴，拉下
2. 那么， Head Assembly移动到设备指定的位置后，拉下所有的 Z轴。此时，请
手动除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上手动贴装Calibration Tool
后请点击<下个>按钮。
Calibration Tool
请参照下图进行贴装。
3-10
