Samsung Component Plac er SM321 Service Manu al 7. 显示 “ 下一步从头部移动喷嘴 1 。点击 [ 下一步 ] 向下移动头部。移动后，手动移出喷嘴。 ” 消息。为了在磁头 1 号的吸嘴支架上手动除去 Calibration T ool 请点击 < 下个 > 按钮。 8. 那么 , He…

Calibration

3-11

4. 消息窗显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。” 为了把

Head Assembly移动到Fix1 Camera的总心位置请点击 <下个> 按钮。

5. 消息窗显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点击<亮度>

按钮后在 “亮度控制”对话框中使VisFrame显示的 Calibration Tool上的 Ficucial

Mark明显，调整照明亮度后点击 <下个> 按钮。

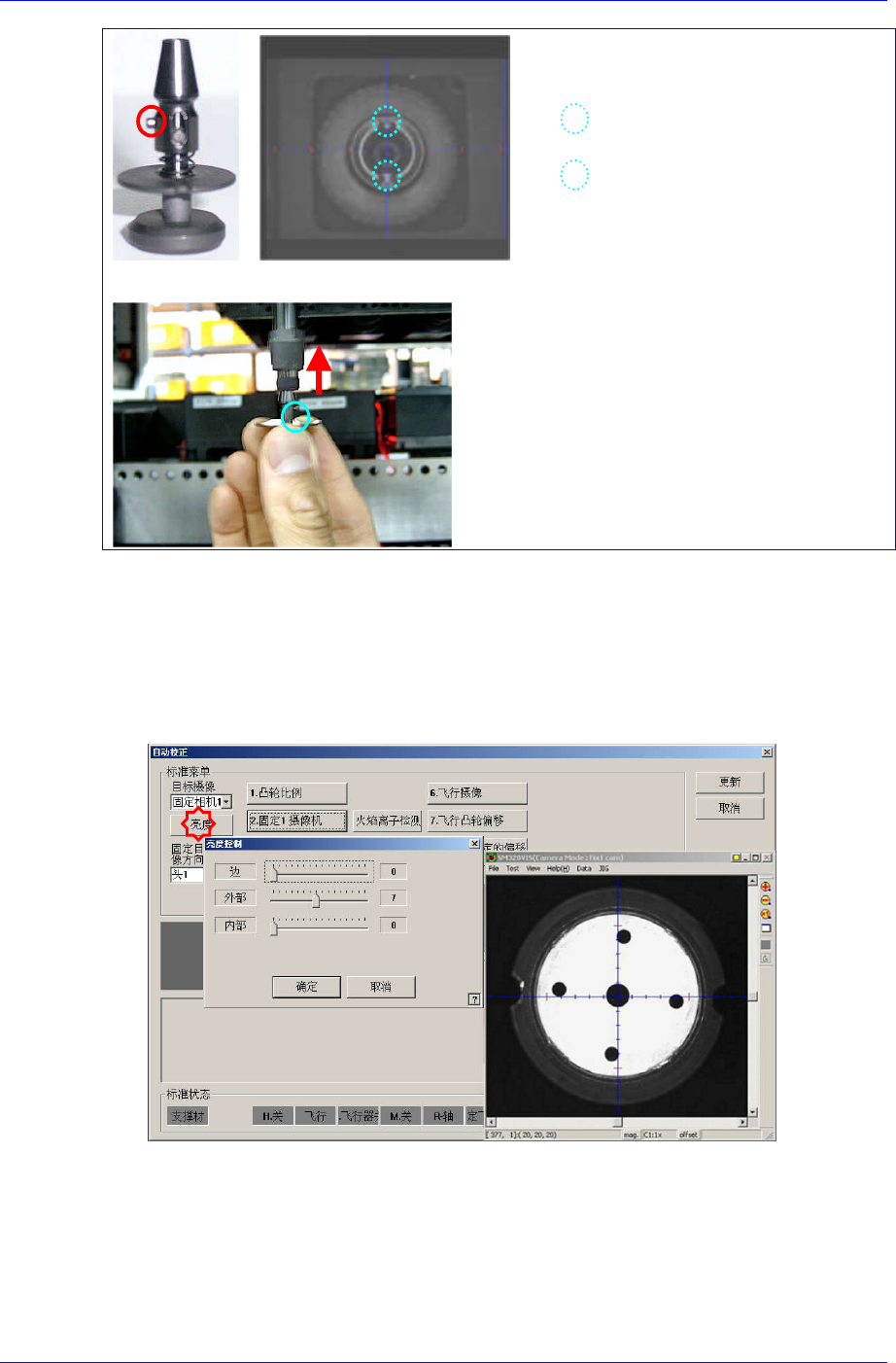

6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新的校正值，

请点击<更新 > 按钮。

应该考虑Calibration Tool的方向设定 Pi

和 Nozzle Holder的方向设定起始位置贴

装 Calibration Tool。如果不考虑该事项进

行贴装可能会发生错误。

Samsung Component Placer SM321 Service Manual

7. 显示“下一步从头部移动喷嘴1。点击[下一步]向下移动头部。移动后，手动移

出喷嘴。”消息。为了在磁头1号的吸嘴支架上手动除去Calibration Tool请点击

<下个> 按钮。

8. 那么, Head Assembly移动到设备指定的位置后, 拉下磁头1号的Z轴。此时，请

手动除去已贴装的 Calibration Tool。

3-12

Calibration

3-13

Fix1 Camera的校正基准值为如下。

FOV 20

ScaleX:39.7~43.7 (μm/pixel)

ScaleY: 39.7~43.7 (μm/pixel)

~1(deg) R:-1

FOV 35

ScaleX:70.9~74.9 (μm/pixel)

ScaleY: 70.9~74.9 (μm/pixel)

R:-1~1(deg)

FOV 45

ScaleX:91.8~95.8 (μm/pixel)

ScaleY: 91.8~95.8 (μm/pixel)

R:-1~1(deg)
