Samsung Component Plac er SM321 Service Manu al 3.5. He 以 Head 1 Head X,Y Offse t 先行 n 和 Head Z Offset Calibration ，必须使用器具 (Calibration 如果不按 正，则影响到吸附及贴装位置。 Head Of 1. 喷嘴手 动 离开 朝向 。 将 Z 轴 调 制 低 处 ， 点 击 [ 下 一 步 ]” 消 息 。 为 …
Calibration
3-13
Fix1 Camera的校正基准值为如下。
FOV 20
ScaleX:39.7~43.7 (μm/pixel)
ScaleY: 39.7~43.7 (μm/pixel)
~1(deg) R:-1
FOV 35
ScaleX:70.9~74.9 (μm/pixel)
ScaleY: 70.9~74.9 (μm/pixel)
R:-1~1(deg)
FOV 45
ScaleX:91.8~95.8 (μm/pixel)
ScaleY: 91.8~95.8 (μm/pixel)
R:-1~1(deg)
备 注
Samsung Component Placer SM321 Service Manual
3.5. He
以Head 1 Head X,Y Offset
先行 n和 Head Z Offset Calibration ，必须使用器具(Calibration
如果不按 正，则影响到吸附及贴装位置。
Head Of
1. 喷嘴手动离开朝向
。将Z轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的吸嘴，
拉下磁头的Z轴请点击 <下个> 按钮。
ad X, Y Offset Calibration
号为基准，求各 间间隔的校正。为了校正各磁头的 ，必须
Fix Camera Calibratio
Tool)。 (器具的形象请参照 “ 3-1. Calibration Tool (3-9 )”。
照要求执行校
。下面是 fset校正步骤

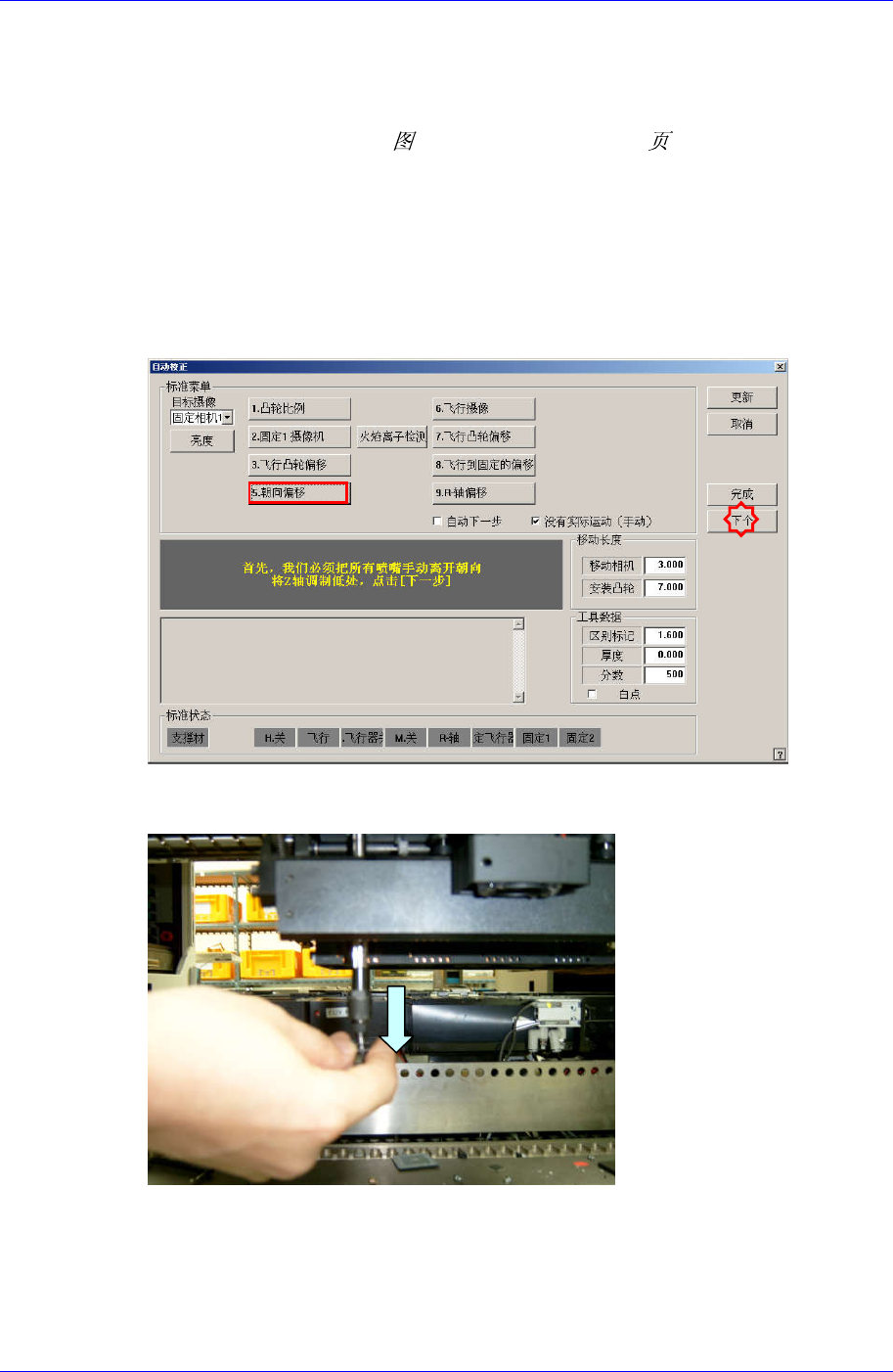

点击<5. .朝向偏移>按钮消息窗显示“首先，我们必须把所有
2. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已帖装的所有吸嘴。
3. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装Calibration Tool
后请点击 <下个> 按钮。
4. 显示“ 移 动到 中 心位 置 [固定1] 摄 像 。 移动 ， 点 击 [ 下 一 步 ] 。 ” 为 了 Head
Assembly移动到 Fix1 Camera的中心位置请点击 <下个> 按钮。
3-14
Calibration
3-15

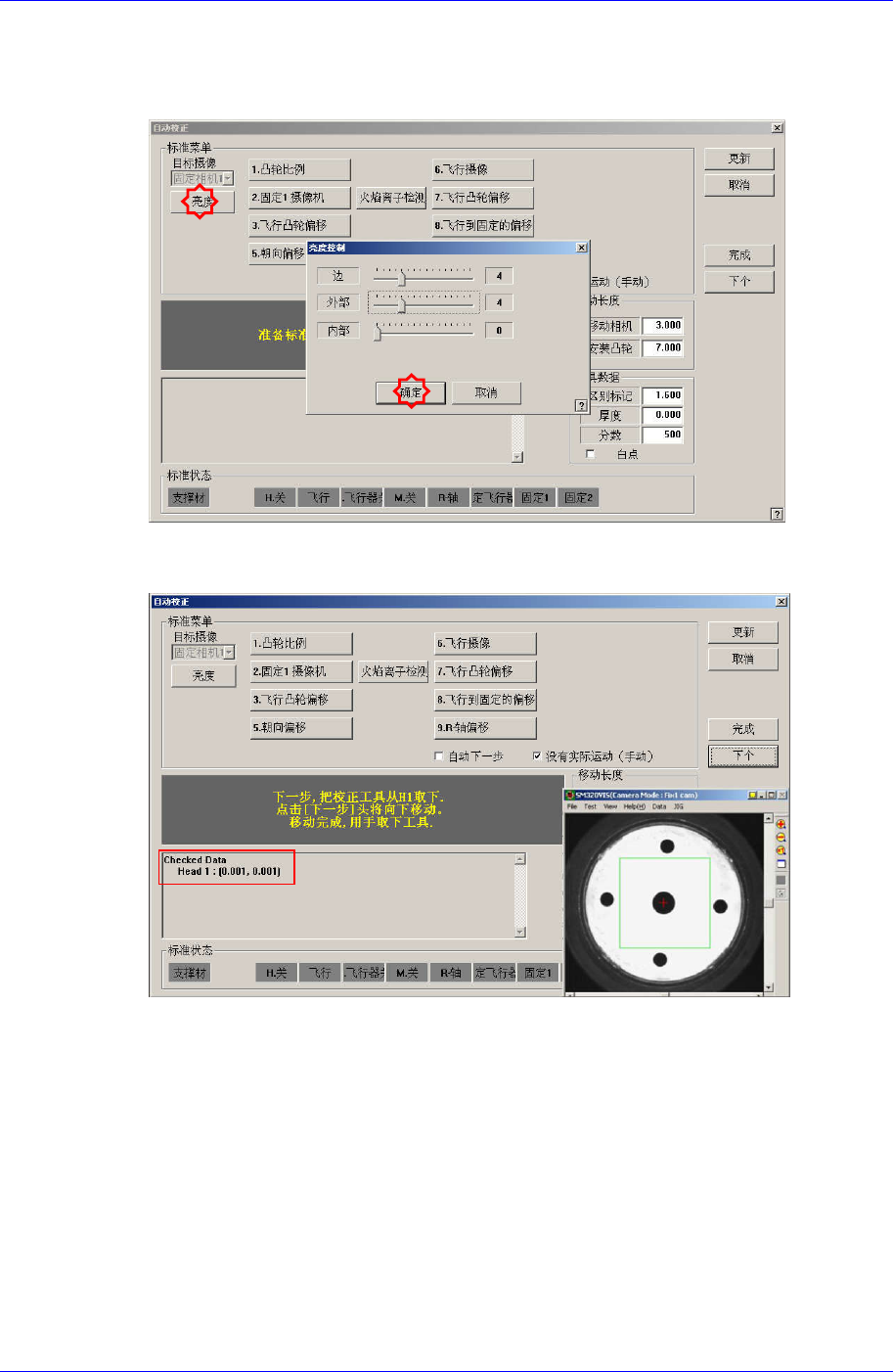

5. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击 <亮度>按钮，在”
亮度控制”对话框中 VisFrame窗口显示的Calibration Tool上的Ficucial Mark明显
为止调整照明亮度后点击 <下个> 按钮。
自动执行 Calibrati6. on后完成 Calibration则如下图显示结果值，请点击 <下个>
按钮。
7. 显示“Next, Remove the Calibration Tool from Head 1. Click [Next] for Moving
Down Head . \nAfter Moving, Remove the Tool Manually.”消息。为了在磁头1号的
吸嘴支架手动除去Calibration Tool请点击 <下个> 按钮。
8. 请按照对磁头 1的校正方法，同样地从Head 2~ 6执行校正。
9. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定>按钮。
