Calibration 3-25 1. 前面 feeder b ase 的 21 号和 48 号插槽各自设置齿垢后在 MMI 执行 System Default Position I nformation’ 对话框。然后在 <21t h 8mm T ape Picku p Point > 领域点击 <Auto T each [F]> 按钮示教前面 feeder …

Samsung Component Placer SM321 Service Manual

3.9. Feeder B

示教喂料器

时就发生吸

利用8mm Tape Feeder设置Feeder Base原点方法如下。;

1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的 21号槽

。 Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除去废

弃部件。

2. 用鼠标选择<第21 8mm站位吸取点> 编辑框后，在 <示教>领域的组合框中选

择 ‘大型凸轮’。

3. 请点击<Move> 按钮把Fiducial Camera移动到设置在前面feeder base的21号槽的

带式喂料器的吸附点。

4. 请利用Fiducial Camera示教带式喂料器的吸附点。此时，如下图所示示教中心

点。此时该示教不的料袋（pocket）中心点。

ase Origin

原点寻找全喂料器吸附位置时实施的过程。如果该过程不按照要求执行

附错误。

，是部件中心

5. 利用Teaching Box料袋中心对准VisFrame窗显示的Fiducial Camera的十字线后，

点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。

6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。

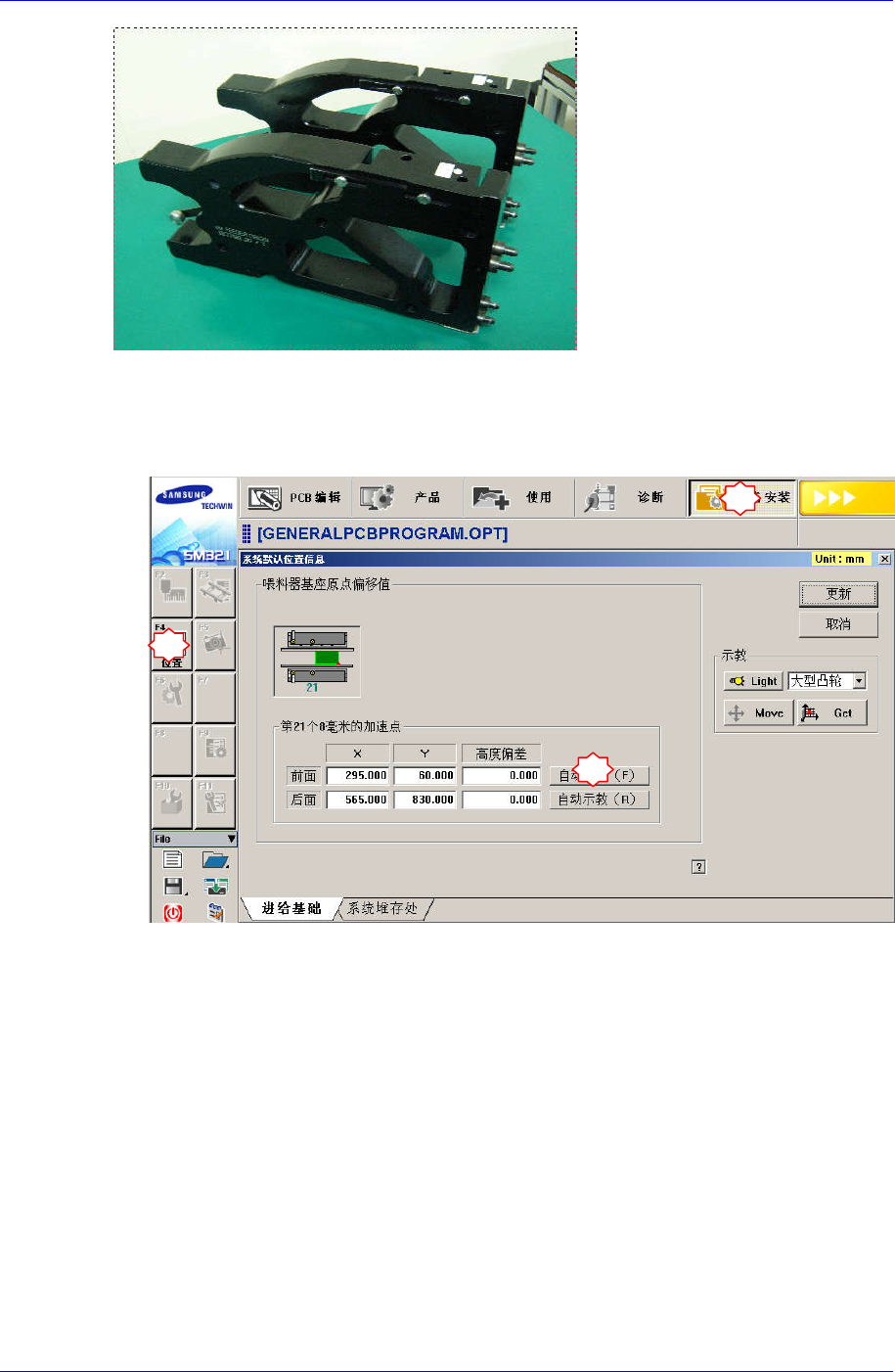

利用齿垢设置Feeder Base原点方法如下。;

3-24

Calibration

3-25

1. 前面feeder base的21号和48号插槽各自设置齿垢后在MMI执行System Default

Position Information’对话框。然后在<21th 8mm Tape Pickup Point>领域点击

<Auto Teach[F]>按钮示教前面feeder base的原点。那么，就执行‘Feeder Base

Origin Auto Teaching’对话框。

ial Mark Position>领域利用鼠标选定第一个坐标后，请点击2. 在<1. Fiduc <Move>

按钮。然后利用示教框使VisFrame窗十字线中心和齿垢上的基准标保持一致后

点击<Get>按钮。

Samsung Component Placer SM321 Service Manual

3. 按照同样的方法示教第二个坐标。完成坐标示教后，点击<Update>按钮反映变

更事项。

4. 示教后面fe 号和48号插槽各自设置齿垢后，在MMI执行

‘System Default Position Information’对话框。

5. 按照前面

3.10. Tray Feeder Origin

eder base原点时，在21

feeder base原点示教方法，示教后面feeder base原点。

3-26
