Samsung Component Plac er SM321 Service Manu al 3.11. & 执行照相机的校准（校 正）功能。单击此按钮时显示如下 的画面。 Message W i ndow 3-2. “Auto Calibration” < 标准菜单 > 领域 选择 要 C a li b r at i o n 的项 目 。 按 特 定项 目 的 按钮 则在 消 息 窗 依次 显 示 必 …
Calibration
3-27
rigin设置方法如下： Tray Feeder的O
1. 如果安装了Auto Tray后没有设置Origin，现有程序上的Tray坐标值将在清除Tray
后插入时
如果在第一
把当初示教 Feeder的拾取坐标
(Pickup Poin
2. 为了把Fidu
Cam”后单
3. 利用Teachin
上的设置点
4. 请用鼠标
前坐标值。
5. 单击<更 >
起变化，因此需要进行示教。
次安装Tray Feeder后示教Origin，以后即使清除Tray后再插入，只要
的坐标设为Origin，就不必个别修改现有Tray
t)。
cial Camera移动到Tray的Origin，应在<装置>组合框圈选“Move
击<Move>按钮。
g Box使Vision显示器上显示的Fiducial Camera的十字线中心与Tray
准确地对齐。
选择<Origin> 领域的编辑框，再点击<Get> 按钮，在编辑框中输入当
新 按钮揭开适用修改后的值。
Samsung Component Placer SM321 Service Manual
3.11. &
执行照相机的校准（校正）功能。单击此按钮时显示如下的画面。
Message
Window
3-2. “Auto Calibration”
<标准菜单> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的
说明。按照此说明操作，就能完成Calibration。
<目标摄像> 组合框
选择将要设定照明值数的照相机。
<亮度…> 按钮
设定已选择的照相机的照明值数。
<1. 凸轮比例> 按钮
校正Fiducial Camera。 为校正Fiducial Camera的Scale(um/pixel)和Rota
ion(deg)没有预先需要执行的校正。为进行此作业不需要特制的器具，
利用ANC 上面的fiducial mark即可。
下面是 Fiducial Camera(Fiducial Camera)的校正步骤
1. 请点击<标准菜单>领域的 <1. 凸轮比例> 按钮。
t
3-28
Calibration
3-29

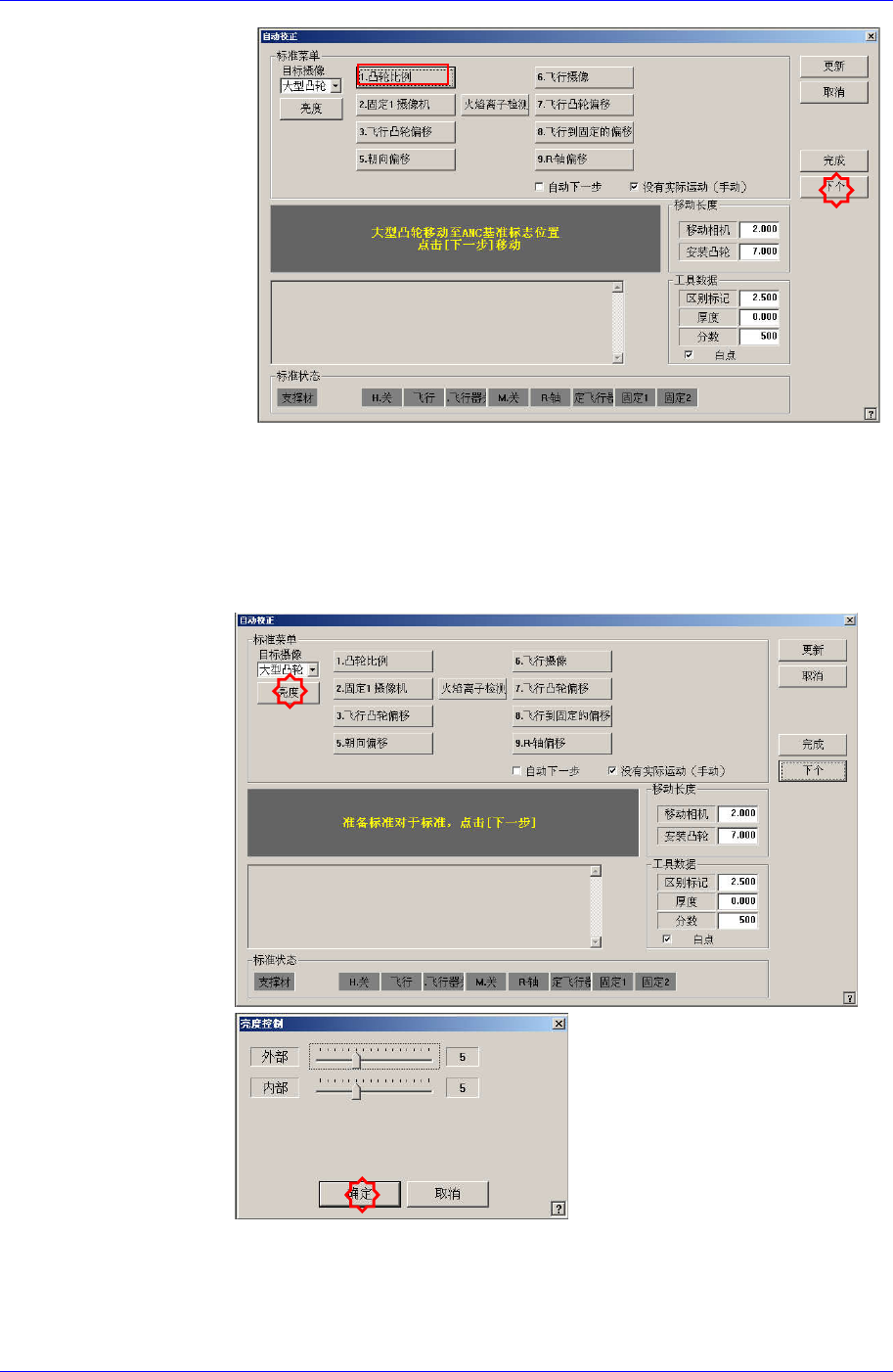

2. 点击<1. 凸轮比例>按钮则在消息窗显示 “大型凸轮移动至ANC基
准标志位置。点击[下一步]移动”消息。为了把 Fiducial Camera移
动到ANC的 Fiducial Mark位置，请点击 <下个>按钮。
3. 显示“准备标准。对于标准，点击[下一步]”消息。此时，点击 <亮
度> 后在 “亮度控制”对话框中使 VisFrame窗显示的Fiducial Mark
明显调整照明的亮度后请点击<下个> 按钮。
4. 自动执行 Calibration后，结束校正则如下图显示结果值。要适用新
的校正值请点击<更新> 按钮。
