Calibration 3-31 2. 那么， He a d Asse mbly 移动到设 备指定的 位 置后，拉下 所有 的 Z 轴 。此时，请手动除去所 有已贴装的吸嘴。 3. 显示 “ 下一 步， 将标准 工 具粘 贴在 头部 1 。 点击 [ 下 一 步 ] 向 下 移动 。 移 动 后 ， 手 动 粘 贴 工 具 到 首 部 。 ” 消 息 。 在 磁 头 2 号 的 吸 嘴 支 架 上 手动贴装 Calibration T …
Samsung Component Placer SM321 Service Manual
备 注
Fiducial Cam aer 的校正基准值如下。
Fiducial m Ca era (FOV 12)
ScaleX:23.0~27.0(μm/pixel)
ScaleY: 23.0~27.0 (μm/pixel)
R:-1~1(deg)
<2. 固定1照相机> 按钮
校准固定1照相机。 以后的Calibration利用Fix 1 Camera的 Calibration
值，因此必须先校正 Fix 1 Camera。
为了校正Fix Camera的Scale(um/pixel)和Rotation(deg)、Position(mm)没
有先要执行的校正，为了执行此作业必须使用特制的吸嘴用fiducial ma
rk器具。 在 SM321作为校正用器具专用ANC Hole使用Hole 1号。
3-3. Calibration Tool
下面是Fix Camera的校正(Calibration)步骤。

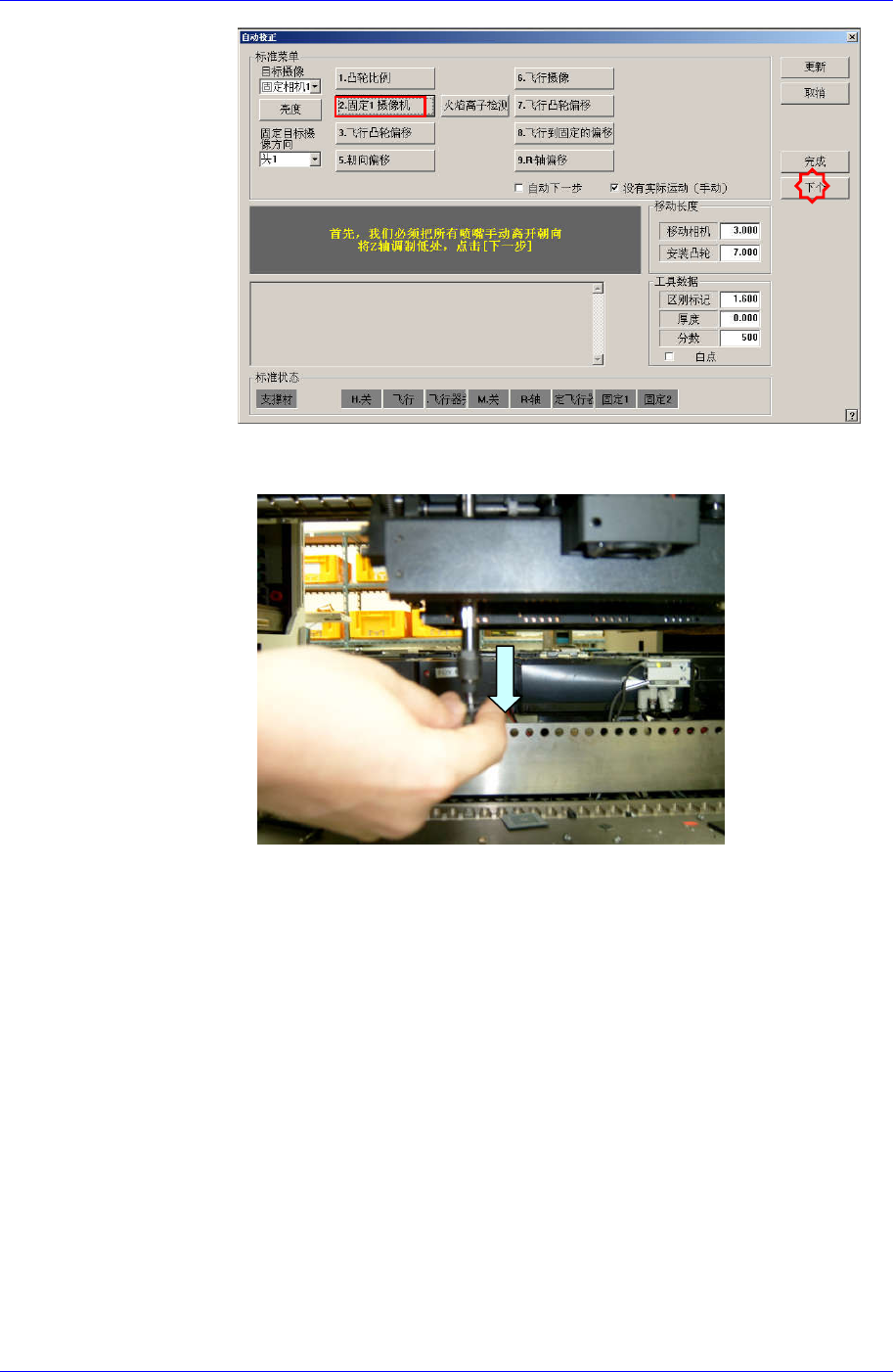

1. 点击<2. 固定1照相机> 按钮则在消息窗显示 “首先，我们必须把所
有喷嘴手动离开朝向。将Z轴调制低处，点击[下一步]” 为了手动除
去贴装在磁头的所有吸嘴，拉下磁头的Z轴请点击<下个> 按钮。
3-30
Calibration
3-31
2. 那么， Head Assembly移动到设备指定的位置后，拉下所有的 Z轴
。此时，请手动除去所有已贴装的吸嘴。
3. 显示 “下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。
移动后，手动粘贴工具到首部。” 消息。在磁头2号的吸嘴支架上
手动贴装Calibration T <下个>按钮。 ool后请点击
Samsung Component Placer SM321 Service Manual
alibration Tool C
请
<
应该考虑Calibration Tool的方向设定 Pi
n
和 Nozzle Holder的方向设定起始位置贴
参照下图进行贴装。
Calibration Tool的方向设定Pin> <Nozzle Holder的方向设定home（起始位置）>
4. 消息窗显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。”
为了把 Head Assembly移动到Fix1 Camera的总心位置请点击 <下
个> 按钮。
5. 消息窗显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点
击<亮度> 按钮后在 “亮度控制”对话框中使VisFrame显示的 Calibr
ation Tool上的 Ficucial Mark明显，调整照明亮度后点击 <下个>
按钮。
6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新
装 Calibration Tool。如果不考虑该事项进
能会发生错误。 行贴装可
