Calibration 3-33 的校正值，请点击 < 更新 > 按钮。 7. 显 示 “ 下 一 步 从 头 部 移 动 喷 嘴 1 。 点 击 [ 下 一 步 ] 向 下 移 动 头 部 。 移 动 后 Calibration T ，手动 移 出喷 嘴 。 ” 消 息。 为了 在 磁头 1 号的 吸嘴 支 架上 手 动除 去 ool 请点击 < 下个 > 按钮。 8. 那么 , H ead Asse mbly…
Samsung Component Placer SM321 Service Manual
alibration Tool C
请
<
应该考虑Calibration Tool的方向设定 Pi
n
和 Nozzle Holder的方向设定起始位置贴
参照下图进行贴装。
Calibration Tool的方向设定Pin> <Nozzle Holder的方向设定home（起始位置）>
4. 消息窗显示 “移动到中心位置[固定1]摄像。移动，点击[下一步]。”
为了把 Head Assembly移动到Fix1 Camera的总心位置请点击 <下
个> 按钮。
5. 消息窗显示 “准备标准。对于标准，点击[下一步]” 消息。此时, 点
击<亮度> 按钮后在 “亮度控制”对话框中使VisFrame显示的 Calibr
ation Tool上的 Ficucial Mark明显，调整照明亮度后点击 <下个>
按钮。

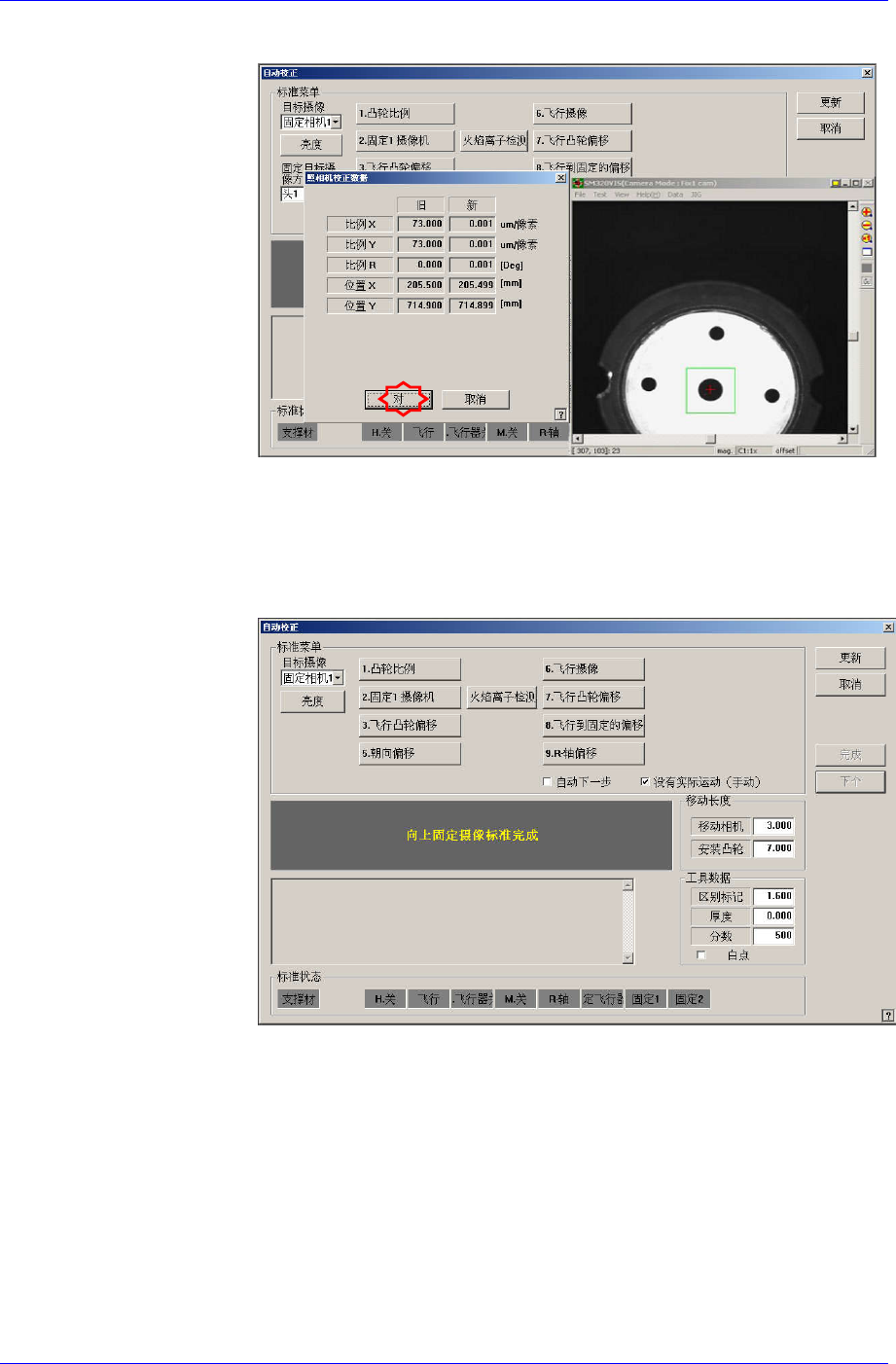

6. 自动执行 Calibration后，结束校正则如下图显示结果值。要试用新
装 Calibration Tool。如果不考虑该事项进
能会发生错误。 行贴装可
3-32
Calibration
3-33
的校正值，请点击<更新> 按钮。
7. 显示“下一步从头部移动喷嘴1。点击[下一步]向下移动头部。移动
后
Calibration T
，手动移出喷嘴。”消息。为了在磁头1号的吸嘴支架上手动除去
ool请点击 <下个> 按钮。
8. 那么, Head Assembly移动到设备指定的位置后, 拉下磁头1号的Z轴
。此时，请手动除去已贴装的 Calibration Tool。
Samsung Component Placer SM321 Service Manual
备 注
Fix1 Camera的校正基准值为如下。
FOV 20
ScaleX:39.7~43.7 (μm/pixel)
ScaleY: 39.7~43.7 (μm/pixel)
R:-1~1(deg)
FOV 35
ScaleX:70.9~74.9 (μm/pixel)
ScaleY: 70.9~74.9 (μm/pixel)
R:-1~1(deg)
FOV 45
ScaleX:91.8~95.8 (μm/pixel)
ScaleY: 91.8~95.8 (μm/pixel)
R:-1~1(deg)
<火焰离子检测器> 按钮
ra用 Fiducial Mark的位置。
Fix Camera1位置的次序。
在 <示教>领域点击
的Fiducial Mark位
<测试>按钮确认 Fiducial Mark是否正常进行识别。
，则正确示教ANC顶面
定数据后点击 <测试>按钮确认是否正确地进行识别。
设定位于ANC上面的Fix Came
以下是校正
1. 点击<火焰离子检测器>按钮则显示如下画面。
<Move> 按钮。那么Fiducial Camera移动到相应
置。
2. 点击
3. 如果, 正确地识别不出相应的Fiducial Mark
的 Fiducial Mark位置后，运用 <调谐> 功能和 <轮廓> 功能正确
设
3-34
