Calibration 3-35 4. 位置 识别 成 下画面 。 还有 利用 < 扫 描 > 功 能找 出 F id u cial 功则显 示 如 Mark 的中心位置升级已有数据。
Samsung Component Placer SM321 Service Manual
备 注
Fix1 Camera的校正基准值为如下。
FOV 20
ScaleX:39.7~43.7 (μm/pixel)
ScaleY: 39.7~43.7 (μm/pixel)
R:-1~1(deg)
FOV 35
ScaleX:70.9~74.9 (μm/pixel)
ScaleY: 70.9~74.9 (μm/pixel)
R:-1~1(deg)
FOV 45
ScaleX:91.8~95.8 (μm/pixel)
ScaleY: 91.8~95.8 (μm/pixel)
R:-1~1(deg)
<火焰离子检测器> 按钮
ra用 Fiducial Mark的位置。
Fix Camera1位置的次序。
在 <示教>领域点击
的Fiducial Mark位
<测试>按钮确认 Fiducial Mark是否正常进行识别。
，则正确示教ANC顶面
定数据后点击 <测试>按钮确认是否正确地进行识别。
设定位于ANC上面的Fix Came
以下是校正

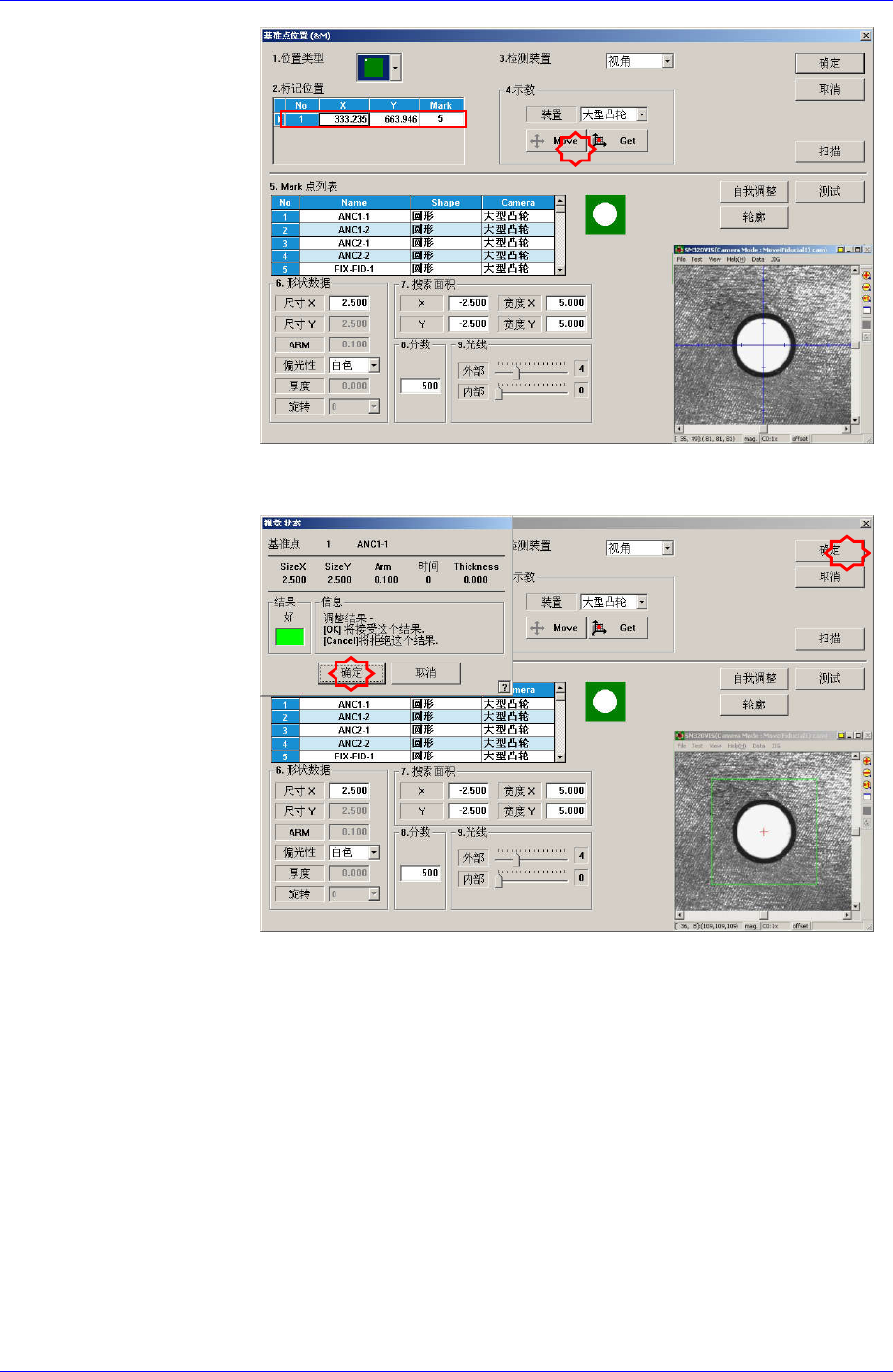

1. 点击<火焰离子检测器>按钮则显示如下画面。
<Move> 按钮。那么Fiducial Camera移动到相应
置。
2. 点击
3. 如果, 正确地识别不出相应的Fiducial Mark
的 Fiducial Mark位置后，运用 <调谐> 功能和 <轮廓> 功能正确
设
3-34
Calibration
3-35
4. 位置识别成 下画面。还有利用<扫描> 功能找出Fiducial
功则显示如
Mark的中心位置升级已有数据。
Samsung Component Placer SM321 Service Manual
<3. 飞行凸轮偏移> 按钮
校正Move Camera(Fiducial Camera)的偏差。为校正Move Camera的 Of
fset必须先校正Fix Camera Calibration和 Move Camera Scale Calibratio
n 。为执行校正必须使用平板Calibration Tool。

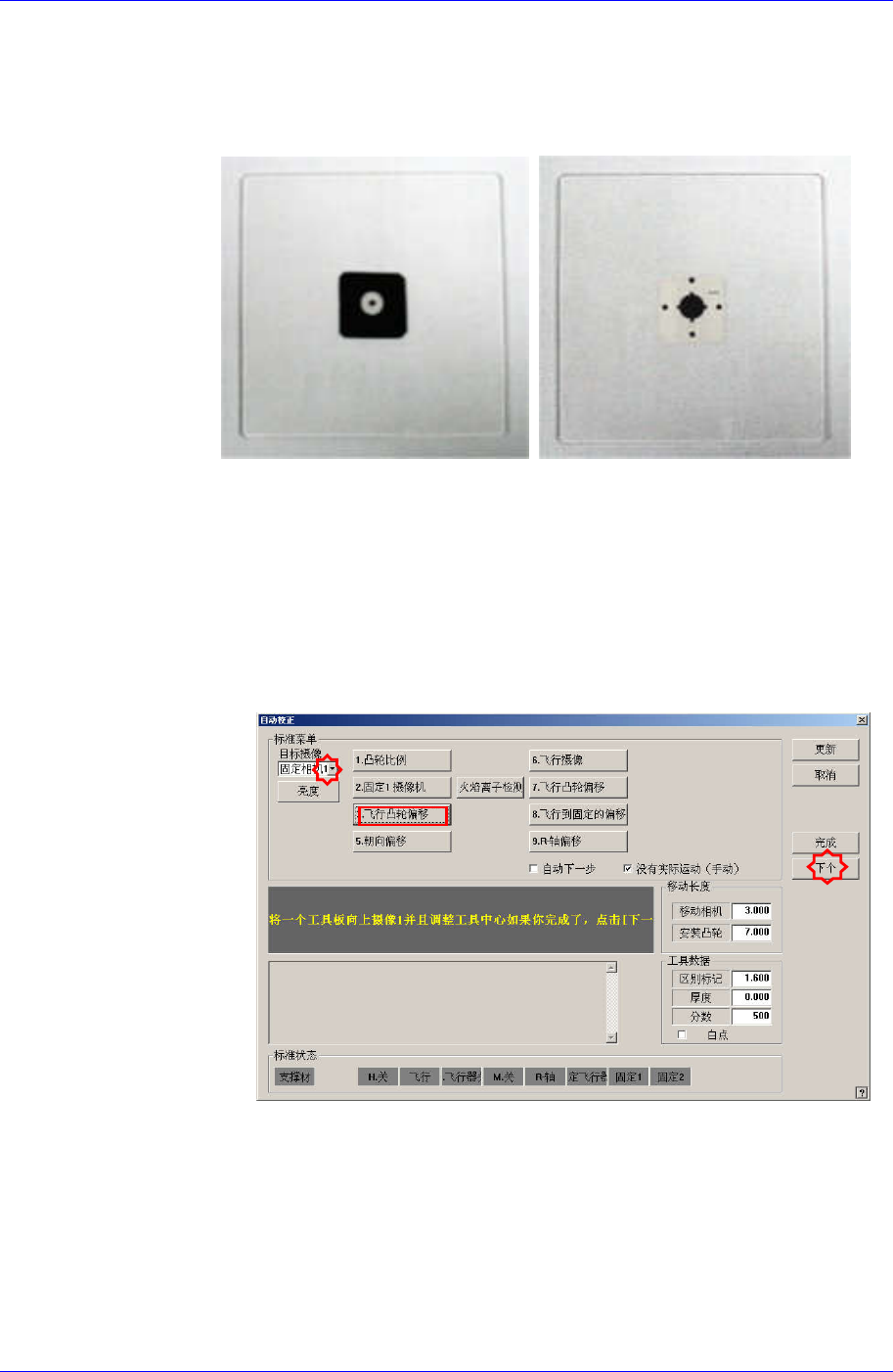

(平板 Calibration Tool)
下面是 Move Camera Offset 的校正(Calibration)步骤。
1. 点击<3. 飞行凸轮偏移> 按钮则显示“将一个工具板向上摄像1。并
且调整工具中心。如果你完成了，点击[下一步]。”消息。此时在 <
目标摄像>组合框选择‘固定1照相机’，平版用Calibration Tool手动
上面。另外，在<目标摄像> 组合框中选 大放置于 Fix1 Camera 择 ‘
型凸轮’边看 VisFrame窗，利用Teaching Box手动示教平版Calibrati
on Tool的中心点后点击 <下个>按钮。
