Samsung Component Placer SM321 Service Manual

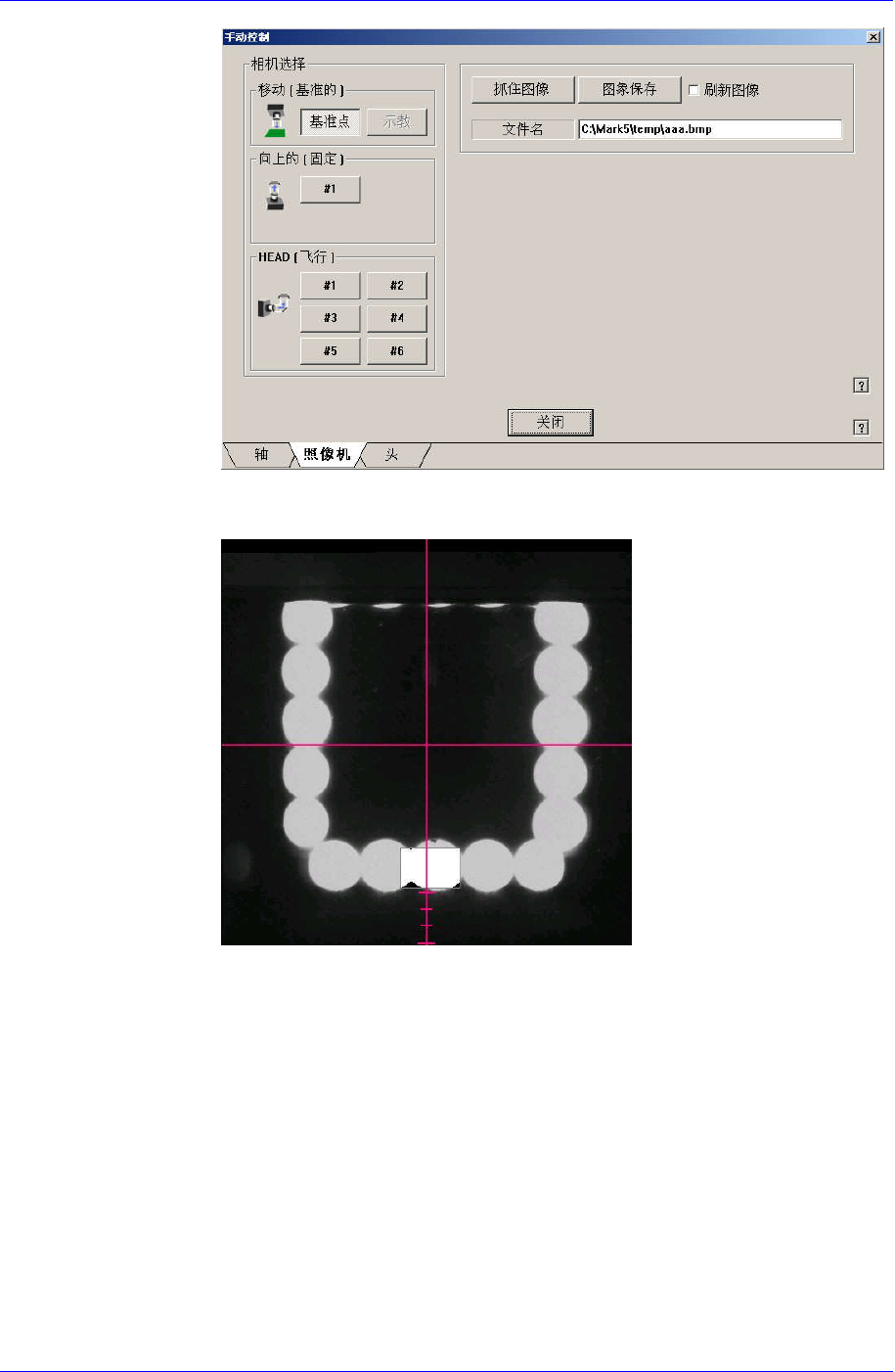

5. 利用Teaching Bo移动Mirror轴，使该Camera的LED中央下端位于Vision
Monitor十字线下端的第四个刻度。
如果是FOV 25mm Fly Camera，则把LED下端对准Vision Monitor下端
刻度的第四个刻度。
FOV 25mm Fly Camera
时
3-48
Calibration

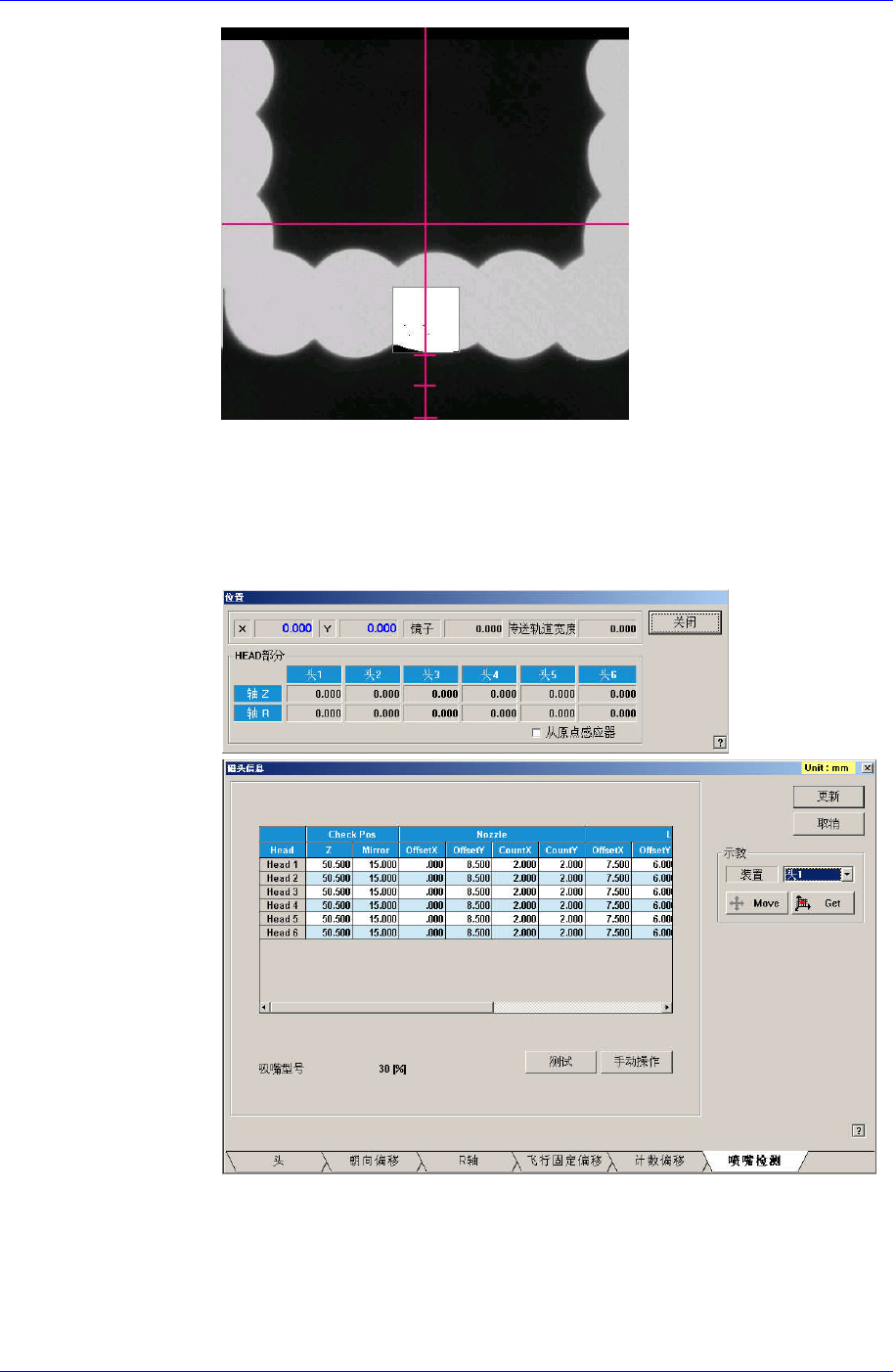

如果是FOV 15mm Fly Camera，则把LED下端对准Vision Monitor下端
刻度的第二个刻度。
6. 关闭(Close)Manual Tools对话框。
7. 这时，把“位置”对话框的Mirror值适用到Check Pos项目的Mirror值上
。
Z轴高度的示教(Head Z Teaching)
默认值为50.5。
1. 在View菜单选择Current Position执行“位置”。
2. 在Nozzle Check TAP对话框单击<手动操作>键，执行“手动控制”对
FOV 15mm Fly Camera
时
3-49
Samsung Component Placer SM321 Service Manual
话框。
3 在Axis TAP对话框的<轴>组合框选择. Z。
4. 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的Came
ra。

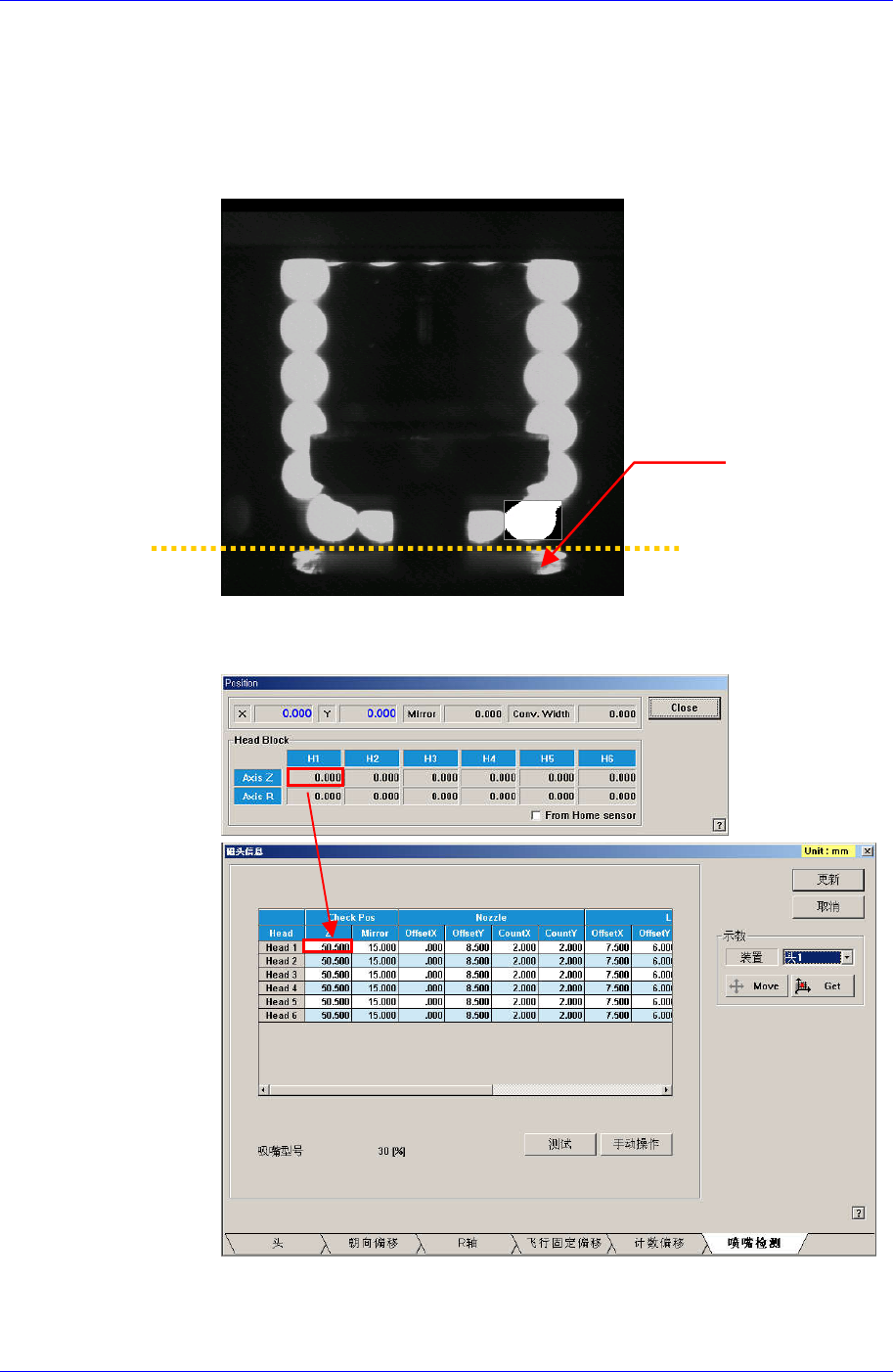

5. 移动Z轴，使Outer照明下端与吸嘴翼面接触。
Outer
喷嘴翼
照明的下端
6. (Close)Manual Tools对话框。 关闭
7. 这时，把“位置”对话框的Axis Z值适用到Check Pos项目的Z值上。
ozzle Offset示教
单击
N
1. OffsetX, Y壳即可激活<测试>按钮。这时单击<测试>按钮。
3-50
