10 ( 根据这个选好编程时需要 的照明 ) ● ( 亮度是 0~2 55) AOI 检测仪只区分画面的亮度 ( 白色或黑色 ) 所以工程师直接输入数 值 , 比数 值大时 , 白色；小 时 , 黑色。 ● : 详细解析见 P19 1 ．比基准数值大时 , 白色。小时 , 黑色 2 ．比基準數值大时 , 黑色。小时 , 白色 3 ．比前面的设定数值大或 后面的设定数值小时白 色 , 不然的话黑色 : 特殊情况下使用 4 ．比前面的设定数…
9

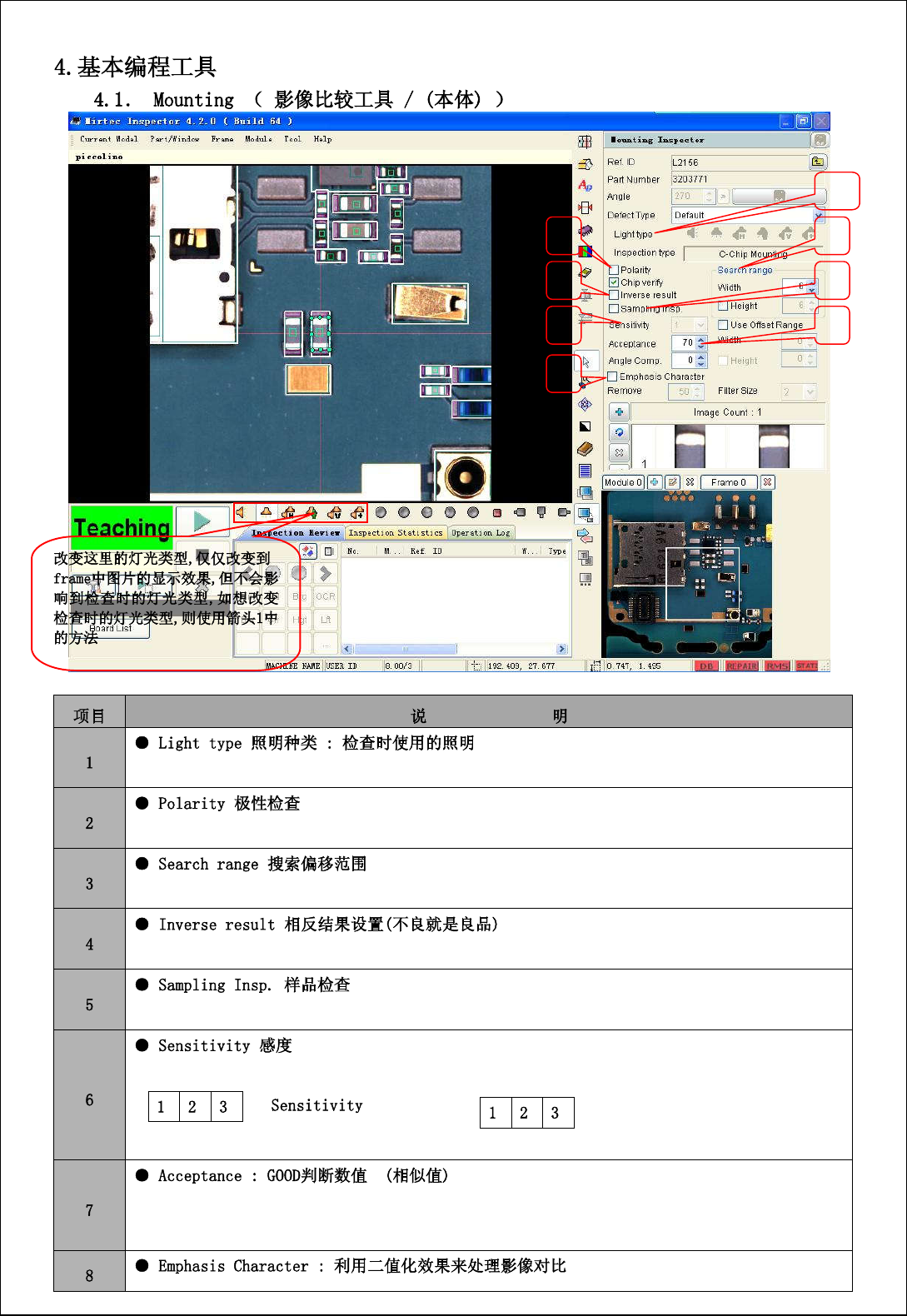

(依次:水平照明, 垂直照明, 平直照明, 用戶照明) 更改这里将删除并刷新以前存在的图像
勾选时，检查有极性的零件
在范围内寻找相似的影像 (单位为:像素)
和良品的影像符合反而不良处理：特殊情况下使用 (良为不良,不良为良)
样品检查影像 : 特殊情况下使用
分开检查影像(1～3)
感度 3 →
按照感度区分, 各部分中符合数值最低的是检查结果 : 特殊情况下使用
当测试的值达到设定的数值以上则是良品，以下是不良。一般用50%以上，误判率比较高的文字
面35%-45%以上，文字面比较清楚的55%—60%以上
（使用默认参数可以）
1
2 3
4 5
6 7
8
10
(根据这个选好编程时需要的照明)
● (亮度是0~255)
AOI检测仪只区分画面的亮度(白色或黑色)
所以工程师直接输入数值, 比数值大时, 白色；小时, 黑色。
●
: 详细解析见P19
1．比基准数值大时, 白色。小时, 黑色
2．比基準數值大时, 黑色。小时, 白色
3．比前面的设定数值大或后面的设定数值小时白色, 不然的话黑色 : 特殊情况下使用
4．比前面的设定数值大或后面的设定数值小时黑色, 不然的话白色 : 特殊情况下使用
(只有在全体面积内白色量不小于该设定值, 才是良品)
1
2
3
4
11
※ 建议：因为颜色检查框是整个检测框当中的颜色融合为一种颜色，所以建议这个框画的小一些。
※ 建议：选择何种灯光类型，取决于当这个检测框部位发生不良时，这个部位是什么颜色，与样板的
颜色差异值有多大！
※ 建议：参照第2点的建议，给定的参数尽量比这个部位产生不良时所得到的差异值小一些；
不良与良品之间差异为 50个色阶变化，设定的值最大只允许25个色阶变化。
