11 ※ 建议：因为颜色 检查框是整个检测框当中的颜 色融合为一种 颜色，所以建议这 个框画的小一些 。 ※ 建议：选择何种 灯光类型，取决于当这个检测 框部位发生不 良时，这个部位是 什么颜色 ，与样板的 颜色差异值有多大！ ※ 建议：参照 第 2 点的建议，给定的参 数尽量比这个部 位产生不良时所 得到的差异值小一些 ； 不良与良品之间差异为 50 个色阶变化，设定的 值最大只允许 2 5 个色阶变化。
10
(根据这个选好编程时需要的照明)

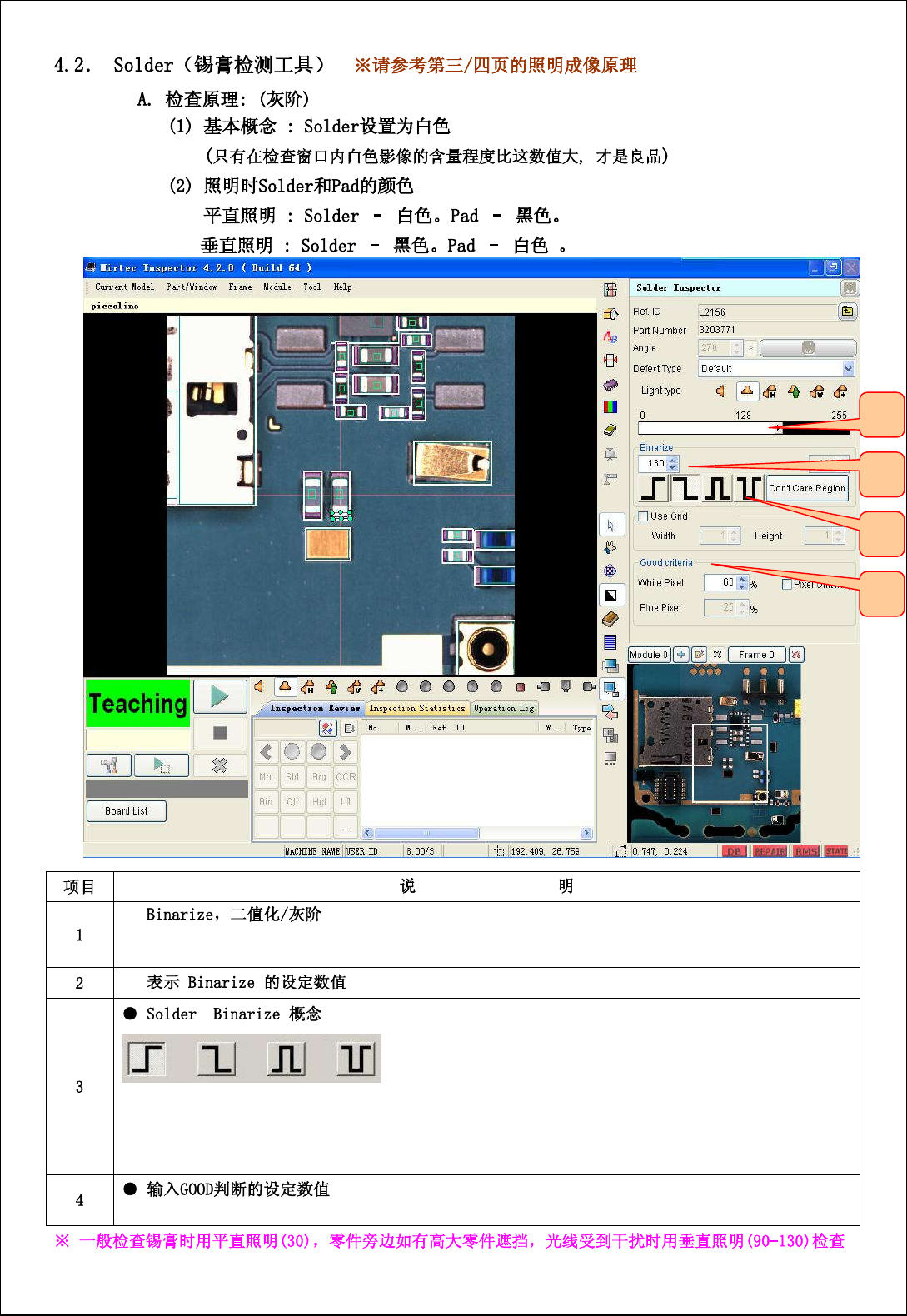

● (亮度是0~255)
AOI检测仪只区分画面的亮度(白色或黑色)
所以工程师直接输入数值, 比数值大时, 白色；小时, 黑色。
●
: 详细解析见P19
1．比基准数值大时, 白色。小时, 黑色
2．比基準數值大时, 黑色。小时, 白色
3．比前面的设定数值大或后面的设定数值小时白色, 不然的话黑色 : 特殊情况下使用
4．比前面的设定数值大或后面的设定数值小时黑色, 不然的话白色 : 特殊情况下使用
(只有在全体面积内白色量不小于该设定值, 才是良品)
1
2
3
4
11

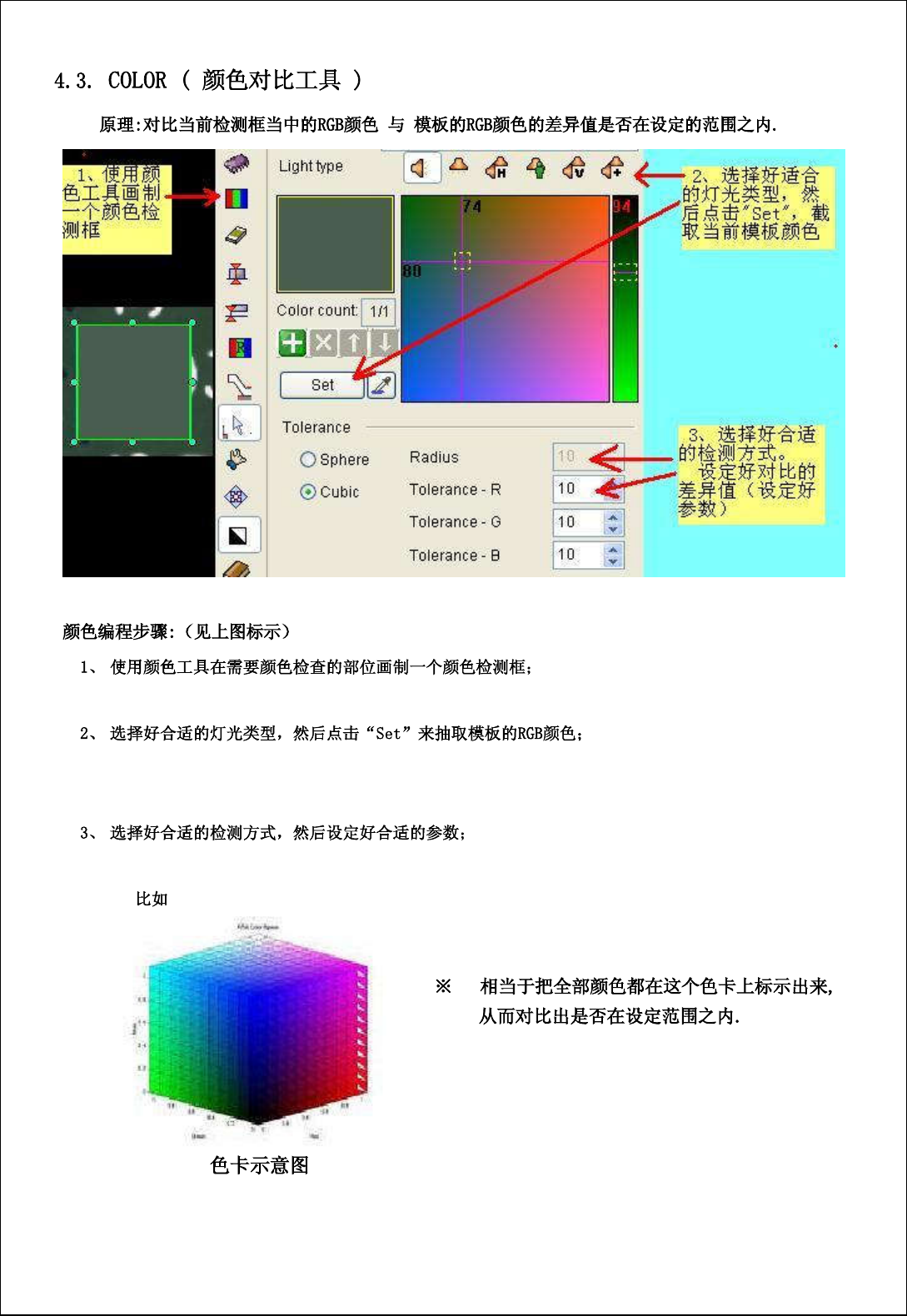

※ 建议：因为颜色检查框是整个检测框当中的颜色融合为一种颜色，所以建议这个框画的小一些。
※ 建议：选择何种灯光类型，取决于当这个检测框部位发生不良时，这个部位是什么颜色，与样板的
颜色差异值有多大！
※ 建议：参照第2点的建议，给定的参数尽量比这个部位产生不良时所得到的差异值小一些；
不良与良品之间差异为 50个色阶变化，设定的值最大只允许25个色阶变化。
12
选中颜色检查框，点击测试，Inspector软件下方显示以下内容：
（请注意上图上红色分隔开的 7 组数据）
R G B R G B Radius
59.93 72.43 62.73 11.58 23.63 14.64 30.11(X)
前面三组(R G B)表示: 当前检测框的颜色数值;
后面三组(R G B)表示: 当前检测框的颜色值 与 模板的颜色对比相差的R G B 值(差值);
Radius表示: 当前检检测框的颜色值与模板的颜色 在色卡上相差的距离(单位:半径的色阶变化差值)
在颜色检测方式里选择为Sphere方式时,检测结果栏里才有这一项显示,
色卡上 内的全部颜色都可以通过；
RGB三种颜色的相差值 才可以通过；
Sphere方式(半径)的对比程度显然没有Cubic方式(RGB并列变化)精确度高.
