13 设置分脚 / 连锡时 , 选择好灯光类型后 , 把第 4 、 5(Pass Stripe/G arbage) 归零； 然后第 3 项 参数选择 Auto, 然后再选择 Manu le ；最后再设置 Garba ge 等参数。 为了找 Lead T ip( 脚前端 ) ，按 照 IC 引脚伸 出来方向设定方向 ● 通过调节数值大或小 ，使 的 IC 脚与脚之间相互分 离开。 ( 灰阶原理分脚 ) 调整 IC 宽度 （ 默认 0 ；特…
12

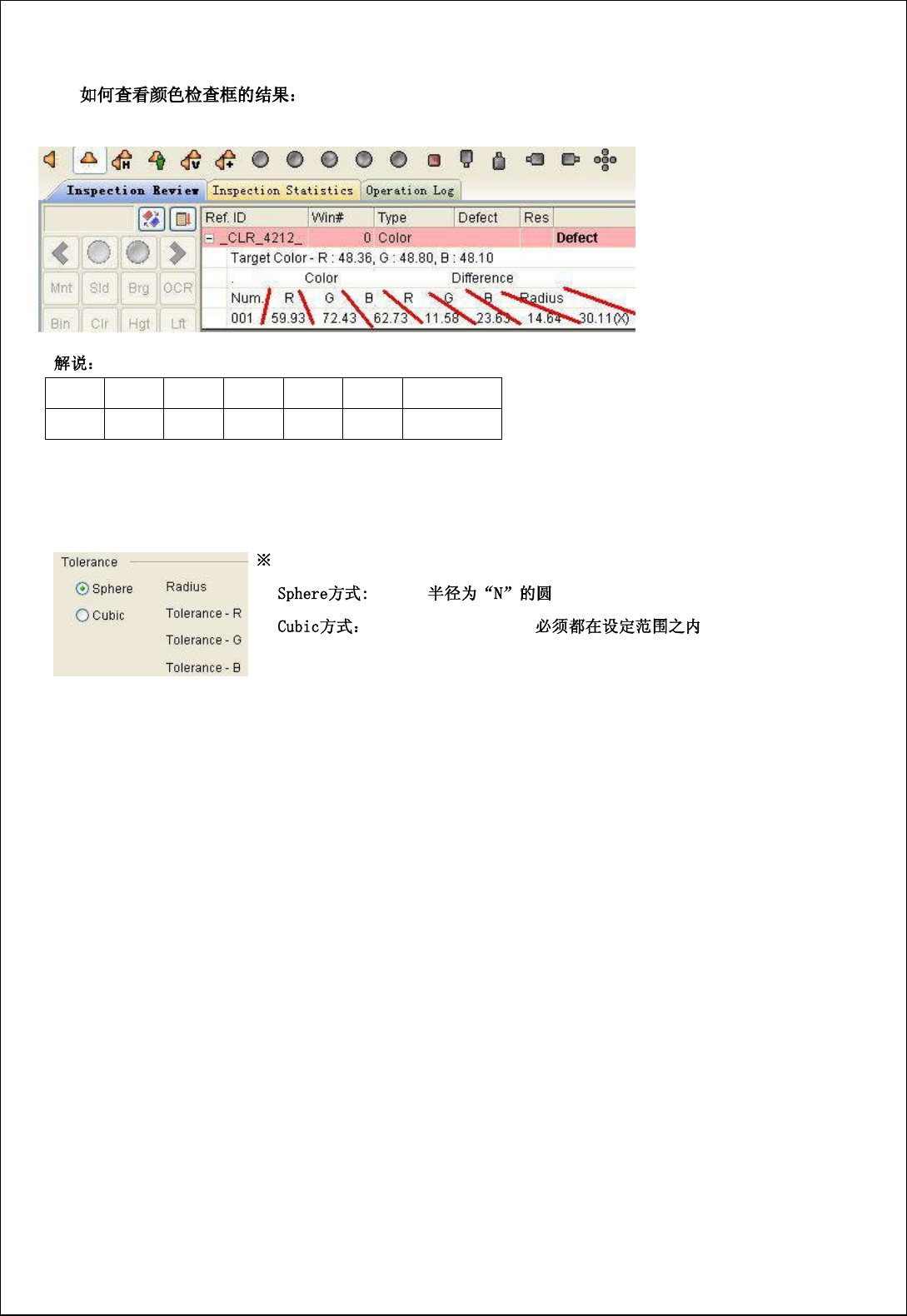

选中颜色检查框，点击测试，Inspector软件下方显示以下内容：
（请注意上图上红色分隔开的 7 组数据）
R G B R G B Radius
59.93 72.43 62.73 11.58 23.63 14.64 30.11(X)
前面三组(R G B)表示: 当前检测框的颜色数值;
后面三组(R G B)表示: 当前检测框的颜色值 与 模板的颜色对比相差的R G B 值(差值);
Radius表示: 当前检检测框的颜色值与模板的颜色 在色卡上相差的距离(单位:半径的色阶变化差值)
在颜色检测方式里选择为Sphere方式时,检测结果栏里才有这一项显示,
色卡上 内的全部颜色都可以通过；
RGB三种颜色的相差值 才可以通过；
Sphere方式(半径)的对比程度显然没有Cubic方式(RGB并列变化)精确度高.
13

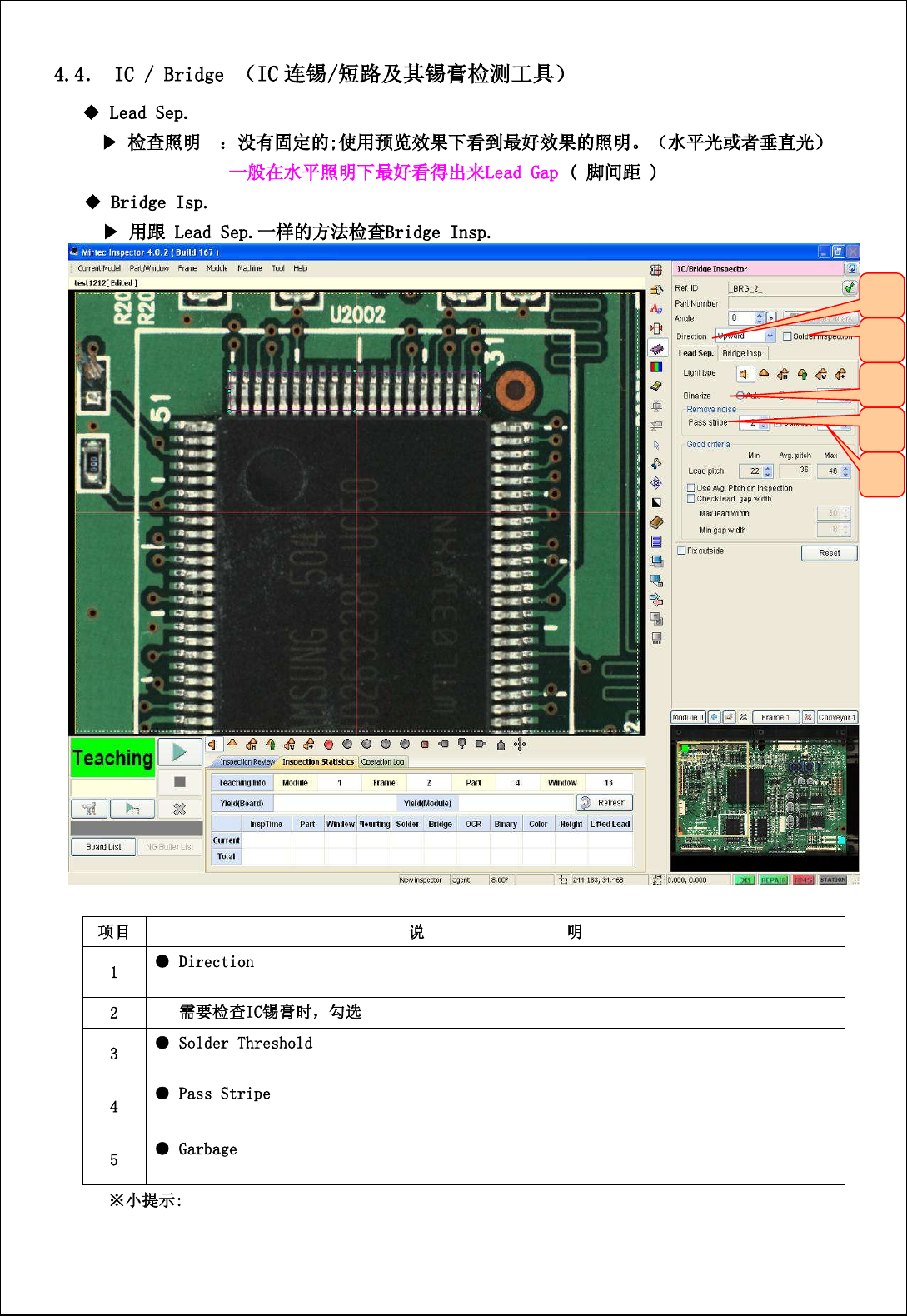

设置分脚/连锡时,选择好灯光类型后,把第4、5(Pass Stripe/Garbage)归零；然后第3项
参数选择Auto,然后再选择Manule；最后再设置Garbage等参数。
为了找Lead Tip(脚前端)，按照IC引脚伸出来方向设定方向
●
通过调节数值大或小，使的IC脚与脚之间相互分离开。 ( 灰阶原理分脚 )
调整IC宽度 （ 默认 0；特殊情况下使用，参数设定范围在0—3之间。）
除去IC间的脏物 （ 必须使用，参数10—100之间；一般选择30—50 ）
１
２
３
４
５
14
垂直照明下找Lead Tip（IC 脚的顶端/前端）的位置
设定检查锡膏的范围（根据IC脚大小和锡膏量的多少设定，一般设定在10~15左右）
手动调整好Lead Tip（IC脚的顶端）位置
自动找Lead Tip的功能
1
2
3
4
