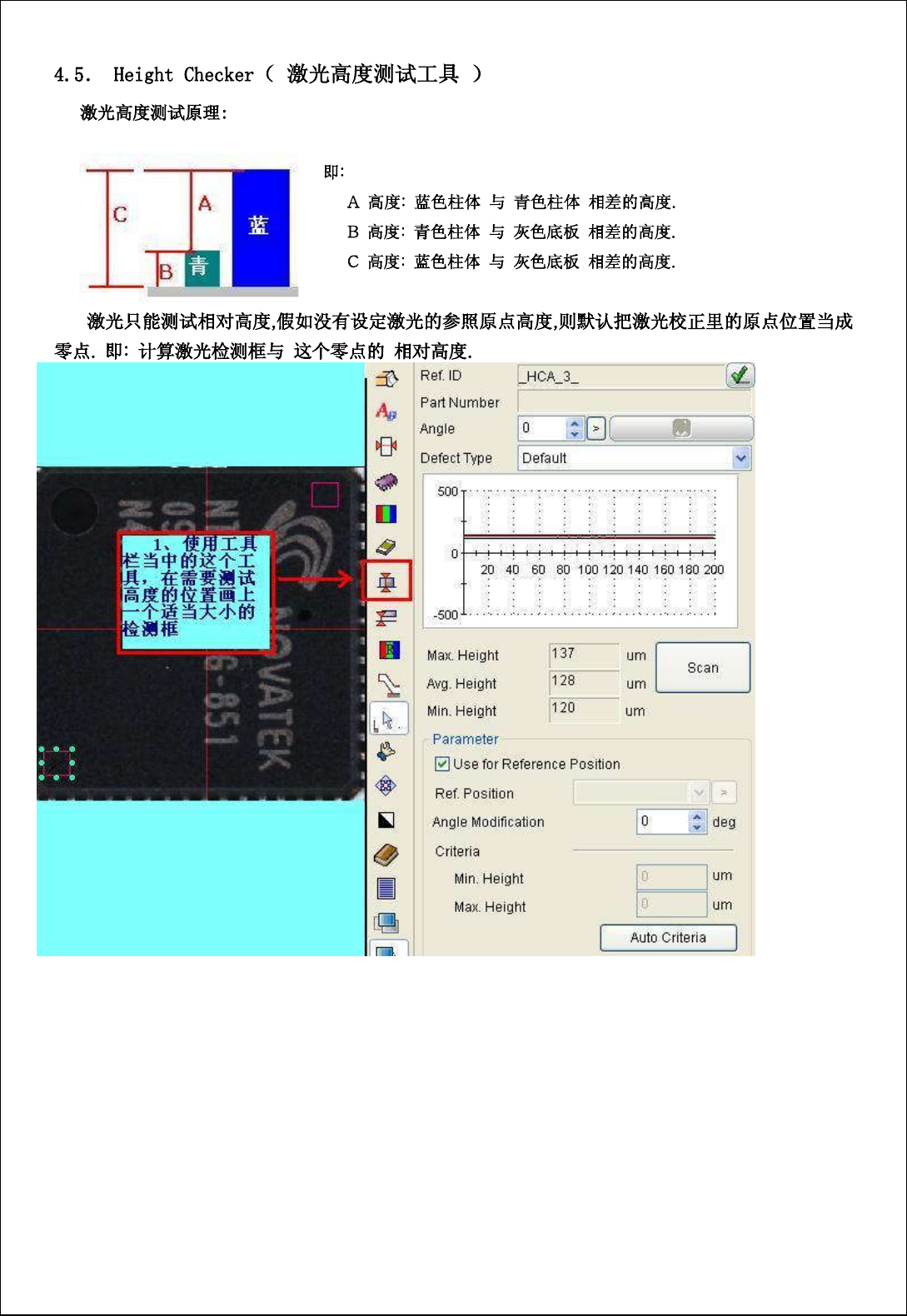

19 激光所测 试的结 果是两个不同高度 的 : 相对高 度 !
18
IC引脚
正常状态
IC引脚翘起状态
俯视图:可能有右边
几种情况
IC引脚不良
俯视图:有可能产生
右边几种情况
样品
(
锡膏
-
黑色
,
锡膏末端
-
白色
)
跟上面一样（多锡样品：
OK）
空焊
(
锡膏
-
白色
,
锡膏末端
-
黑色
)
少锡
(
锡膏
-
白色
,
锡膏末端
-
白色
)

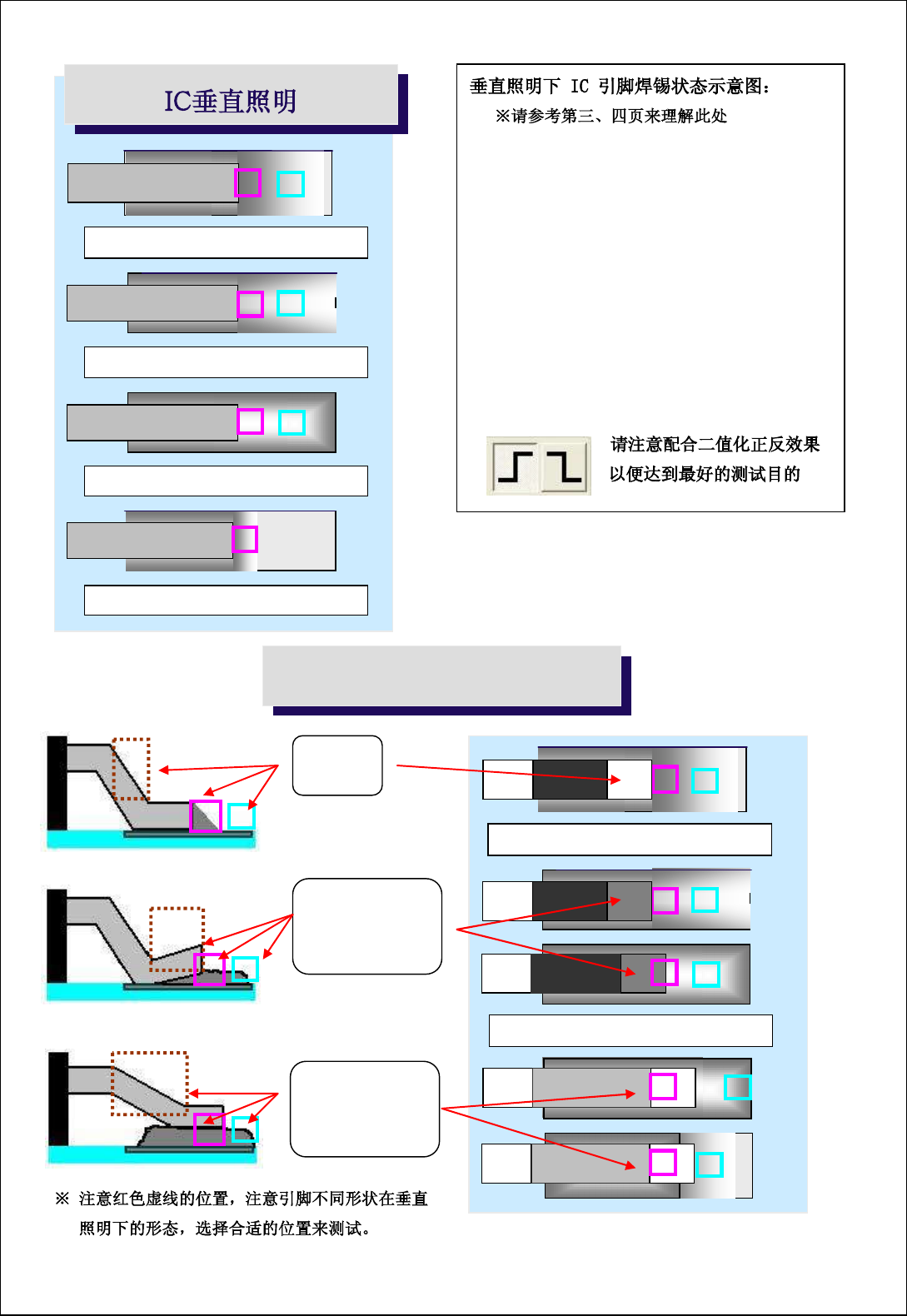

用IC检测工具正常画制IC引脚；
参数设置：
第一页Lead Sep / 第二页Bridge Insp 使
用常规方法设置；
第三页Lead Tip 把此页的虚线位置设置到
红色框或者青色框指示的位置；
第四页Solder Insp 视情况而定灵活使用
照明类型，建议使用垂直/平直照明；请注意配
合使用。
注意使用这个二值化的正反效果
样品
(
锡膏
-
黑色
,
锡膏末端
-
白色
)
19
激光所测试的结果是两个不同高度的: 相对高度!
20
使用ATT可以加快编程速度，减少编程时间。一般用于零件比较多的PCB.

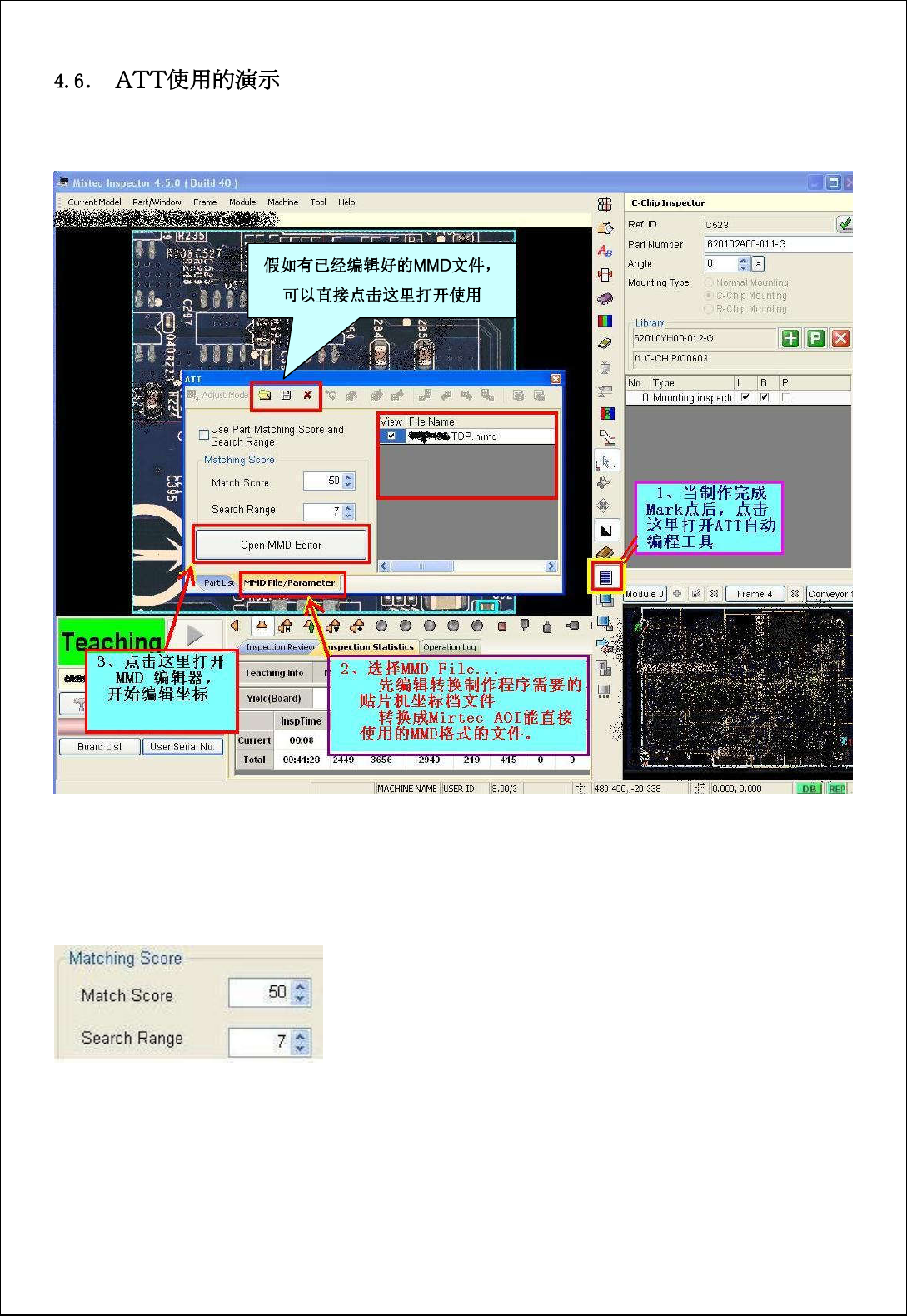

1. 按图所示选择使用ATT功能按钮，进入以下界面；
解说：“
□Use Part Matching Score and Search Range”
使用数据库零件本身的对比相似度及搜索范围；
即：利用坐标档、Library及Lib Table文件时，使用数据库元件本身的相似度及搜索范围在元
件坐标位置调整/对正元件检查框的最终位置；
使用统一的元件对比相似度、搜索范围
（对正元件检查框位置时）
Match Score ：元件对比相似度
Search Range ：元件搜索范围
