6 在 Ne w Folder 内要创建 New PCB Model, 按上面的 Folder 图标 , 产生 Folder 后 , 可以保存于新 Fold er 里 (Folder 译为文件夹 ) 可以创建新的文件夹来 存放程序
5

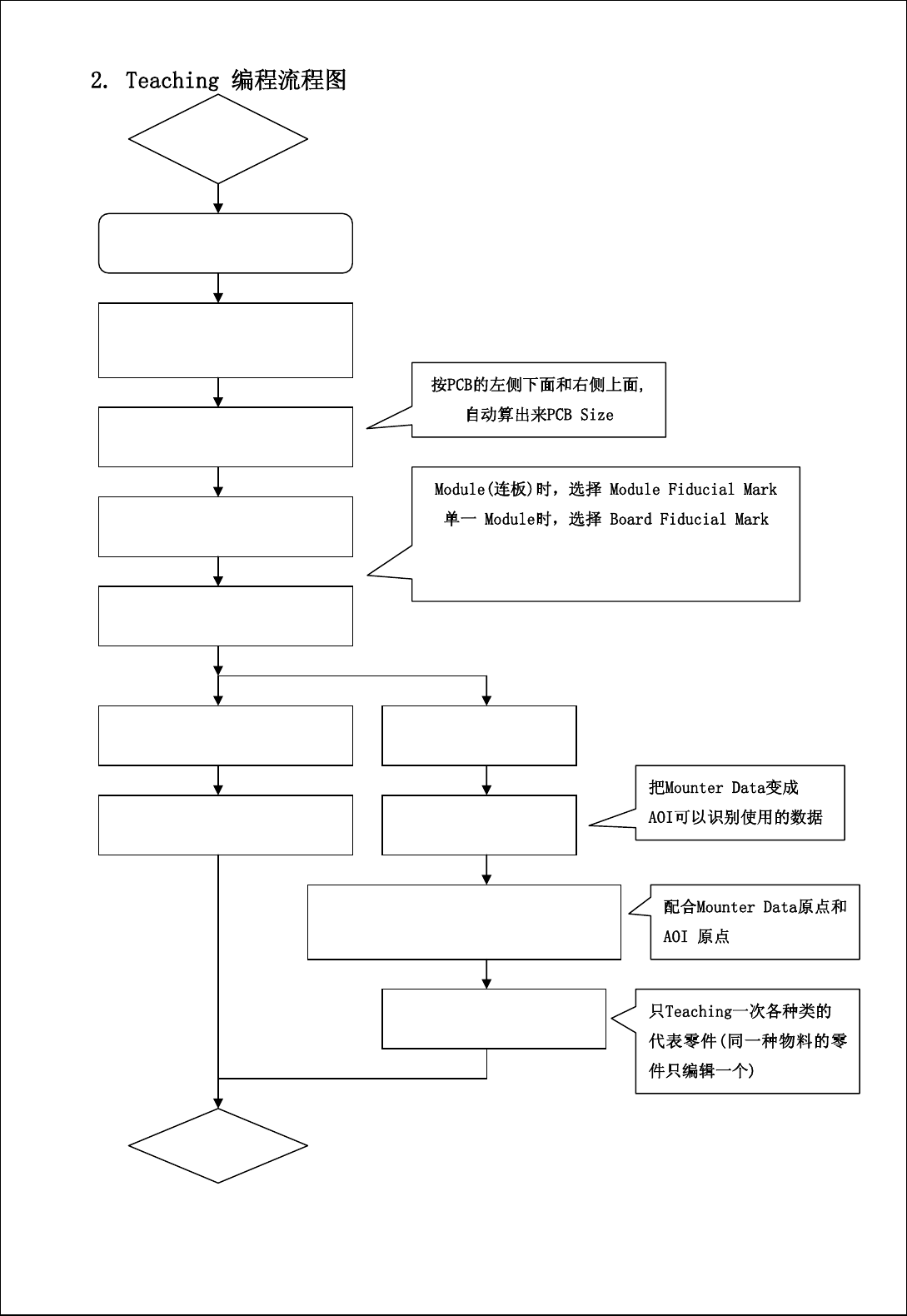

Teaching
编程
Create a New PCB Model
建立一个新的程序
Register Model Name,
Description
输入程序名称/备注信息
Register PCB Size
设置PCB板尺寸(左下右上)
Capture Whole PCB Image
扫描 PCB 全体图像
Set Fiducial Mark
设置 PCB Mark 基准点
Manual Teaching
无坐标档时,手动编程
Auto Teaching
自动编程(ATT)
MMD File Creation
整理生成MMD文件
MMD Setting Data Part Central
Position and Mounted Part Position
对准MMD文件里的全体坐标
Part Teaching with ATT
利用ATT编辑全部零件
Part Teaching
每个零件都要编程
END
Module为连板,多少连板就有多少组Mark;
Board为大板,一个程序通常只有一组Mark.
6

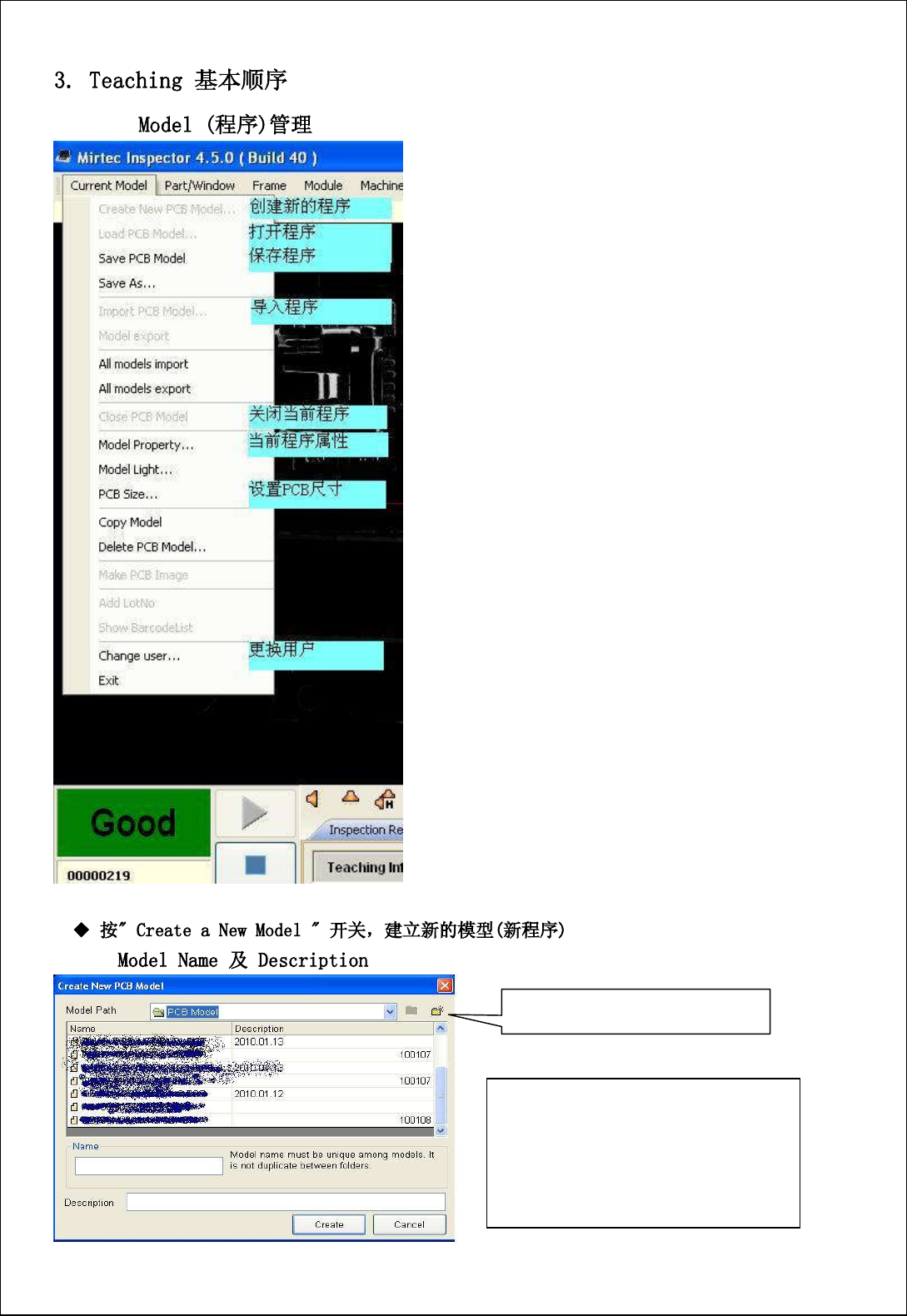

在New Folder内要创建New PCB
Model, 按上面的Folder图标, 产生
Folder后,可以保存于新Folder里
(Folder译为文件夹)
可以创建新的文件夹来存放程序
7

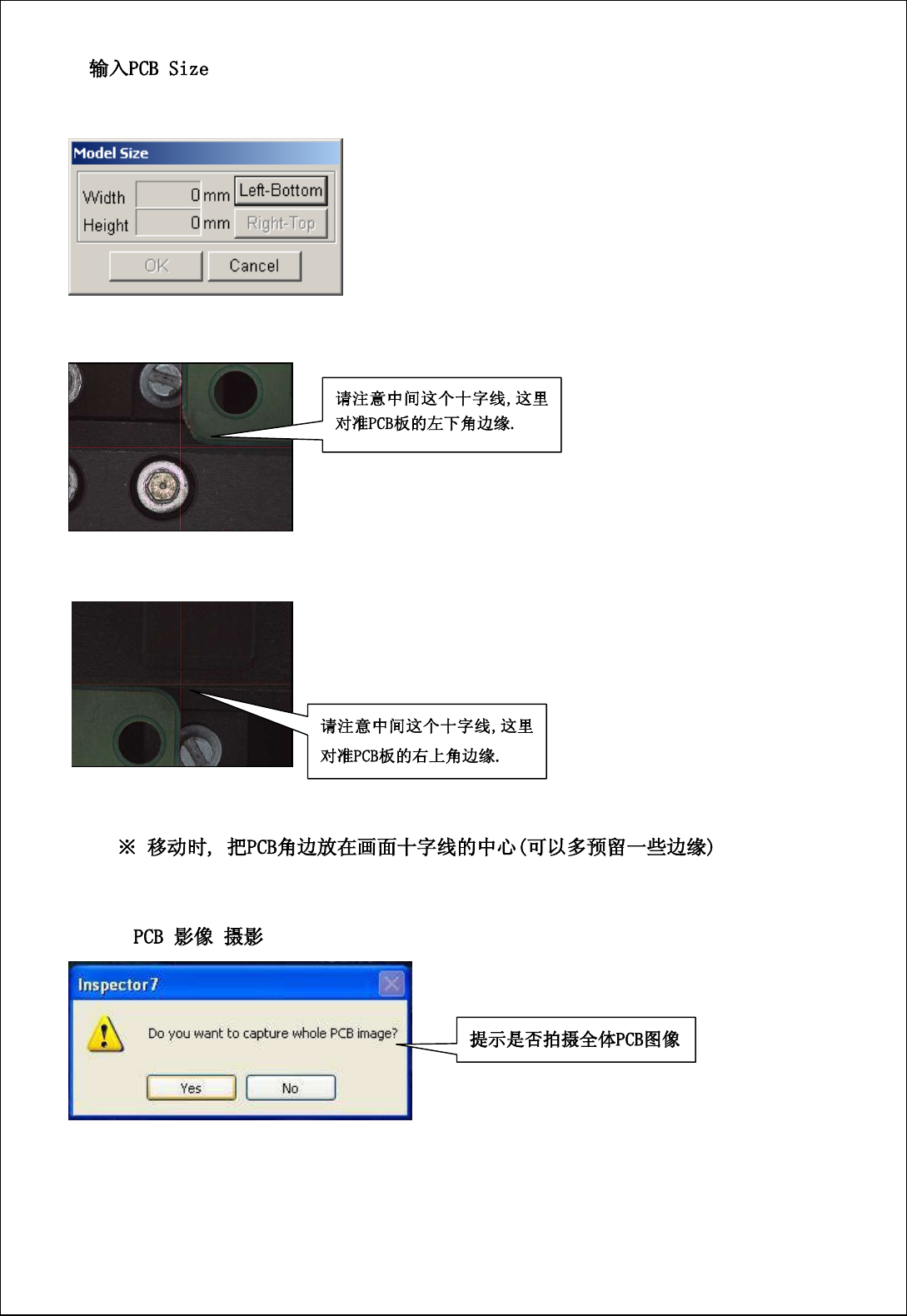

登记New PCB Model Name后，出来设定PCB区域Model Size dialog(对话框)。
把照相机移动到PCB的左侧下面后，然后按 'Left-Bottom'按键。
然后照相机移动到PCB的右侧上面后，按 ‘Right-Top’开关，
备注:New PCB Model Size (新PCB板尺寸) 的设定完成后，按‘OK’按键。
New PCB Model Size的设定完成后，这里按‘YES’选项，扫描全体PCB影像。
