RL132 2012.0903 - 7 - 4. 机械的构成 4.1 整体图 液晶彩色监控器 出料部 主电源开关 进料部 元件供给部 图是 NM-EJR6A 。
RL132 2012.0903
- 6 -
3.2
基本性能
项 目
内 容
插入速度
・ 最高
tact time
0.14 s/
个
(
可以切换为
0.17, 0.20, 0.25, 0.30 s/
个
)
注意
※
1
最高
tact time0.14 s/
个时的移动距离，
X-Y
工作台
: 36 mm
以内
插入角度
:
0 °
～
90 °, 0 °
～
-90 °
0.17 s/
点
: 91 °
～
150 °
、
-91 °
～
-150 °
0.20 s/
点
: 151 °
～
180 °
、
-151 °
～
-180 °
※
2
上述
tact time
内，只有在编带元件时连续接料时有效。
(
有缺元件等情况时，
tact time
有变。
)
※
3
初次插入以及最后插入的
tact time
有变。
※
4
由于恢复功能插入新元件时，
tact time
有变。
※
5
根据
NC
数据，料架
10
个以上同时动作时，
tact time
有变。
※
6 φ12 mm
以上或者高度为
18 mm
以上的元件插入时，需要设定为
0.17s
～
0.30 s
。
※
7
引脚线直径
φ0.65 mm
以上的元件插入时，需要设定为
0.30 s
。
对象元件
・ 间距
2.5 mm, 5.0 mm , 7.5 mm, 10.0 mm
高度
Hn = Max. 23 mm
直径
D = Max. 13 mm
电阻
,
电解电容器
,
陶瓷电容器
, LED,
三极管
,
过滤器
,
电阻网络
※
详细尺寸请参照、｢
5.1
元件尺寸和编带规格｣。
元件包装
・ 编带包装形式
(
盒式、卷盘式
)
※
盒的高度为
360 mm
，宽度是
62 mm
为止。
※
卷盘式下层
Max. φ360 mm
、宽度为
62 mm
，需要安装工具和卷盘轴。
(
选购件
)
在上层不可使用。
基板替换时间
・ 约
2 s
～
约
4 s (
不同尺寸形状的基板通过操作画面可以切换速度
)
※
基板替换时间只是装载时间。包括工作台的复位移动时间约
4
s
～
5
s
。
对象基板
・ 基板尺寸
: Min.
50 mm × 50 mm
～
Max. 508 mm × 381 mm
※
基板纵横比
:
必须为纵＝＜横。纵＞横时，请与本公司联络。
・ 插入可能范围
Min. 50 mm × 40 mm
～
Max. 508 mm × 371 mm
・ 基板厚度
1.6 mm ±0.15 mm (
标准对应
)
※
1
可对应
Min. 0.6 mm
～
Max. 2.0 mm
。请参照「
9.
选购件」的
B2
。
※
2
上述基板即使有厚度，随基板形状或插入孔形状等，因为插入引脚的扭曲角度和引脚线长度有偏差，或
者有基板传送故障发生的的可能性，请事先联络。
・ 基板重量
元件插入后基板重量在
1
㎏以内
・ 流向
右→左
(
标准
)
，或是左→右
(
选择规格
)
・ 基板矫正方法
销矫正
※
有关外形调整，请与本公司联络。
插入间距
・ 类型
A
(2
间距规格
): 2.5 mm & 5.0 mm
・ 类型
B
(3
间距规格
): 2.5 mm & 5.0 mm & 7.5 mm
・ 类型
C
(4
间距规格
): 2.5 mm & 5.0 mm & 7.5 mm & 10.0 mm
※ 有关英寸的尺寸对应，请另外咨询。
插入方向
・
360 °(1 °
单位
)
铁砧
・ 切割
&
扭曲方式
(
电压检测方式
)
元件种类
・
NM-EJR5A
40
品种
(
其中，高度为
21
mm
～
23
mm
的元件有
16
个种类
)
・
NM-EJR6A
80
品种
(
其中，高度为
21
mm
～
23
mm
的元件有
32
个种类
)
RL132 2012.0903
- 7 -
4.
机械的构成

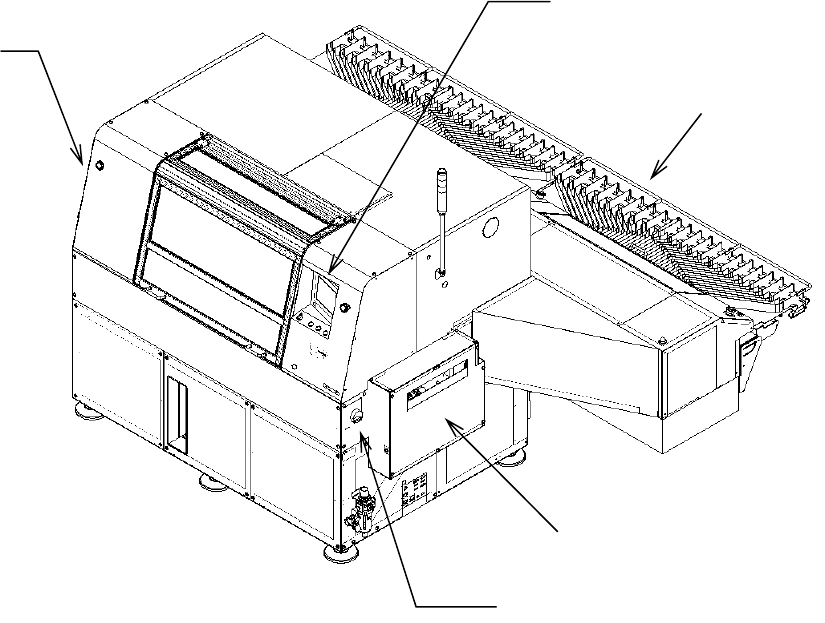

4.1
整体图
液晶彩色监控器
出料部
主电源开关
进料部
元件供给部
图是
NM-EJR6A
。
RL132 2012.0903
- 8 -

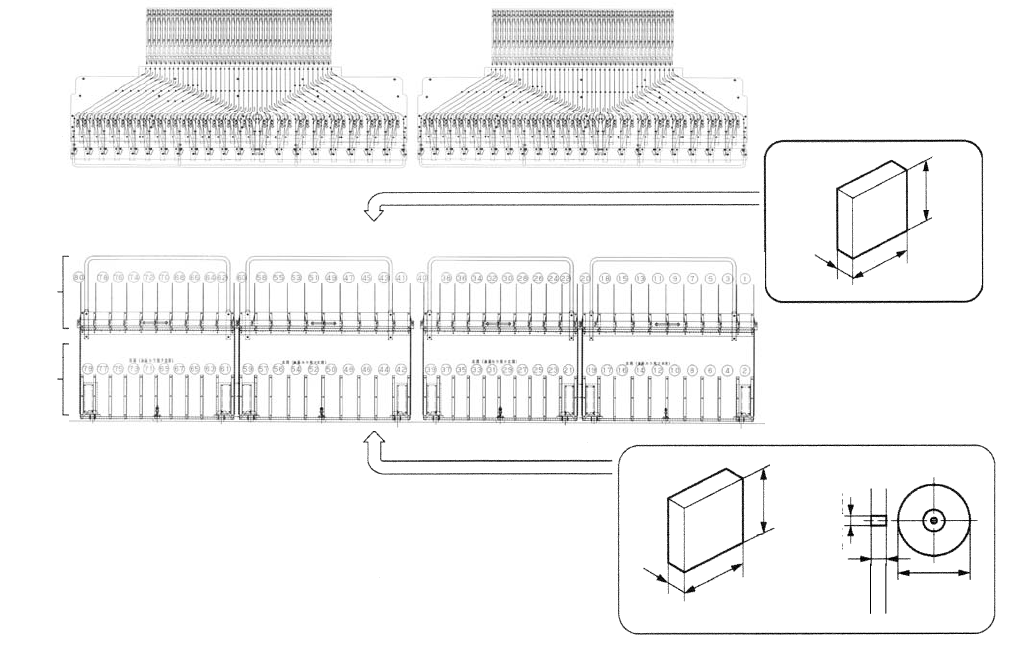

4.2
元件供给部
■ 元件供给部和包装规格
在元件供给部可以收纳的元件包装形式是，上层可以使用编带用包装箱
(
盒
)
、而下层可以使用编带用包装箱和
编带用卷盘。
但是，使用编带用卷盘时，需要安装用工具和卷盘轴。
(
选购件
)
Max. 360
Max. 360
上层
下层
上层
下层
Max.
φ
360
(
单位
: mm
)
Max. 340
(
单位
: mm
)
Max.
62
φ
14
–
φ
20
M
ax. 340
Max. 62
Max. 62
编带用包装箱(盒)
包装箱(盒) 和卷盘
